PN16压力等级板式平焊法兰盘

　　这套法兰件围绕PN16公称压力工况展开，属于管道系统里最常见的静密封连接节点，核心作用是把两段带对应法兰端的管子、阀门或者泵体进出口刚性对接起来，靠端面垫片压紧实现介质密封，同时保留可拆性，方便后期检修、清管或者更换阀件。现场化工给排水、循环水站、普通工艺管线以及暖通主管路上都大量用到这类压力等级的法兰，16bar的承压上限覆盖了绝大多数低压常温流体输送场景，不用上对焊法兰的高成本，平焊结构现场组对也更省事。

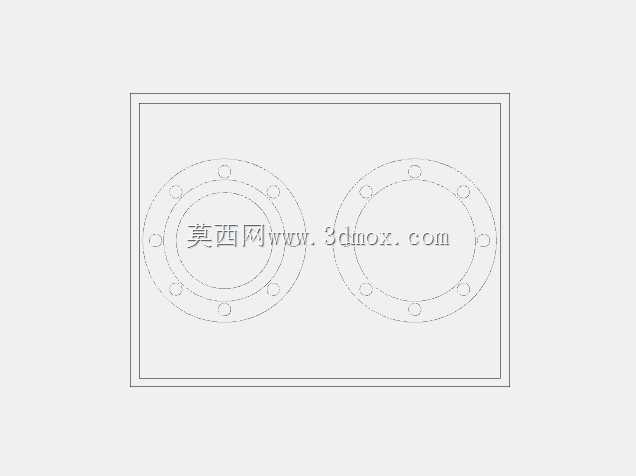

　　从结构上看，圆盘本体中心开出与公称通径匹配的通孔，两端面车出平整密封面，端面上沿圆周均布一圈螺栓穿孔，孔位数量和孔径严格随通径匹配PN16系列标准，装配时穿入双头螺栓或者六角螺栓，对角逐步拧紧就能把夹在两片法兰之间的石棉垫、橡胶垫或者金属缠绕垫压实，阻断介质从结合面泄漏。建模时先按标准确定法兰外径、厚度、密封面凸台高度这几个核心外轮廓尺寸，再阵列螺栓孔，保证相邻孔的弦长公差和孔中心圆直径完全符合规范，避免现场配钻或者对接时孔位错位。

　　安装边界上要提前留足扳手空间，法兰外侧到周边设备、墙体的距离不能小于螺栓长度加扳手操作余量，不然现场拧螺母时套筒放不进去，只能返工切管调整。管子插入法兰内孔后要在内外两侧施焊，焊脚高度不能超过法兰背面的凸台，不然法兰贴不到配对件端面。设计选型阶段还要核对管线通径和法兰标准是否统一，不同压力等级的法兰螺栓孔中心圆不一样，PN10和PN16哪怕通径相同，孔数或者孔径也可能存在差异，混装会直接导致密封面压不紧出现渗漏。三维建模时把两片配对法兰连同螺栓、垫片一起装配校验，能提前检查干涉，也方便出工程图时直接导出螺栓规格和安装尺寸，给现场预制管段提供准确的加工依据。
