通讯设备用双侧耳板槽型固定支座

　　这款槽型固定支座主要面向通讯终端、小型工控外设以及桌面式传感装置的安装定位场景，在实际产线布局里，这类支座常被用来承托长条状通讯模块、条码扫描读头或者小型信号转接单元，把零散的外设牢牢固定在设备台面、机架侧壁或者流水线工位旁，避免设备运行过程中出现移位、线缆拉扯松脱的问题。

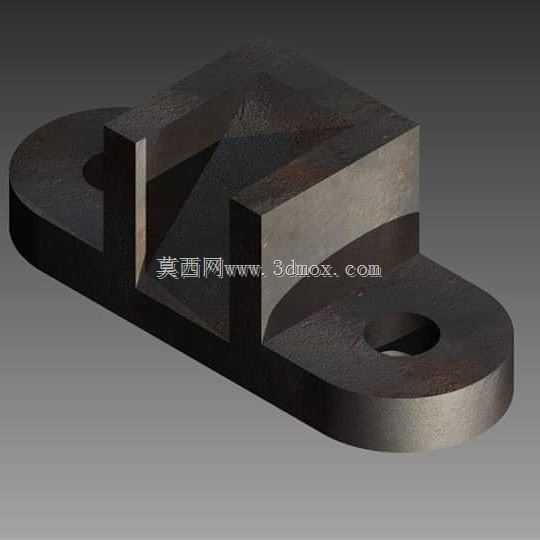

　　从结构布局来看，支座底部采用两端带半圆过渡的长条形安装底板，底板两端各预留一个贯通安装孔，两个孔的中心距是安装布局里最核心的边界尺寸，现场安装时可以直接匹配台面预设的螺孔位，穿入螺栓完成锁附，两端做圆弧收边也能消除尖角磕碰，在工位人员频繁操作的区域不会刮伤线缆或者操作人员。底板上方居中位置竖起两块平行的立式支撑板，两块板之间留出规整的矩形卡槽，卡槽的宽度、深度完全按照待夹持外设的外轮廓尺寸做匹配，外设可以直接顺着卡槽滑入，两侧立板从左右方向限制部件的横向窜动，卡槽底部的承托面则承担部件的全部竖向载荷，不需要额外做复杂的抱紧结构，装拆的时候只需要沿卡槽轴向抽拉即可，日常维护换件效率很高。

　　设计过程中首先要校核的是底板两个安装孔的跨距，跨距过小会导致支座锁附后抗倾覆能力不足，当外设伸出端受到侧向触碰时容易带着支座绕螺栓转动；跨距过大则会占用过多台面安装空间，在紧凑的通讯工位里会挤占其他元件的布置位置。两块立板的壁厚取值也需要结合承载需求权衡，壁厚太薄时，卡槽受到外设的挤压容易出现张开变形，长期使用后夹持间隙变大，部件会出现晃动；壁厚过大则会无谓增加整体重量，也浪费原材料。立板和底板的交接位置做了自然的圆角过渡，避免直角连接处出现应力集中，在设备长期受振动的工况下，交接位置不会轻易出现疲劳裂纹。

　　建模时先拉伸出底部的长圆底板，切除两端安装孔后再向上拉伸两侧立板，中间卡槽区域直接通过布尔运算切除出容纳空间，整体结构没有复杂的曲面特征，加工时既可以采用整块型材铣削成型，也可以用板材折弯焊接后再做端面机加工保证卡槽的平行度，两种工艺路线都能轻松实现。支座整体高度控制在低矮区间，不会过度抬高外设的安装重心，即便设备伴随流水线产生小幅振动，外设也能保持稳定的工作姿态，卡槽的开口方向可以根据现场走线需求调整朝向，方便通讯线缆从卡槽侧方规整引出，避免线缆过度弯折影响信号传输稳定性。
