不锈钢直角弯管导流管路构件

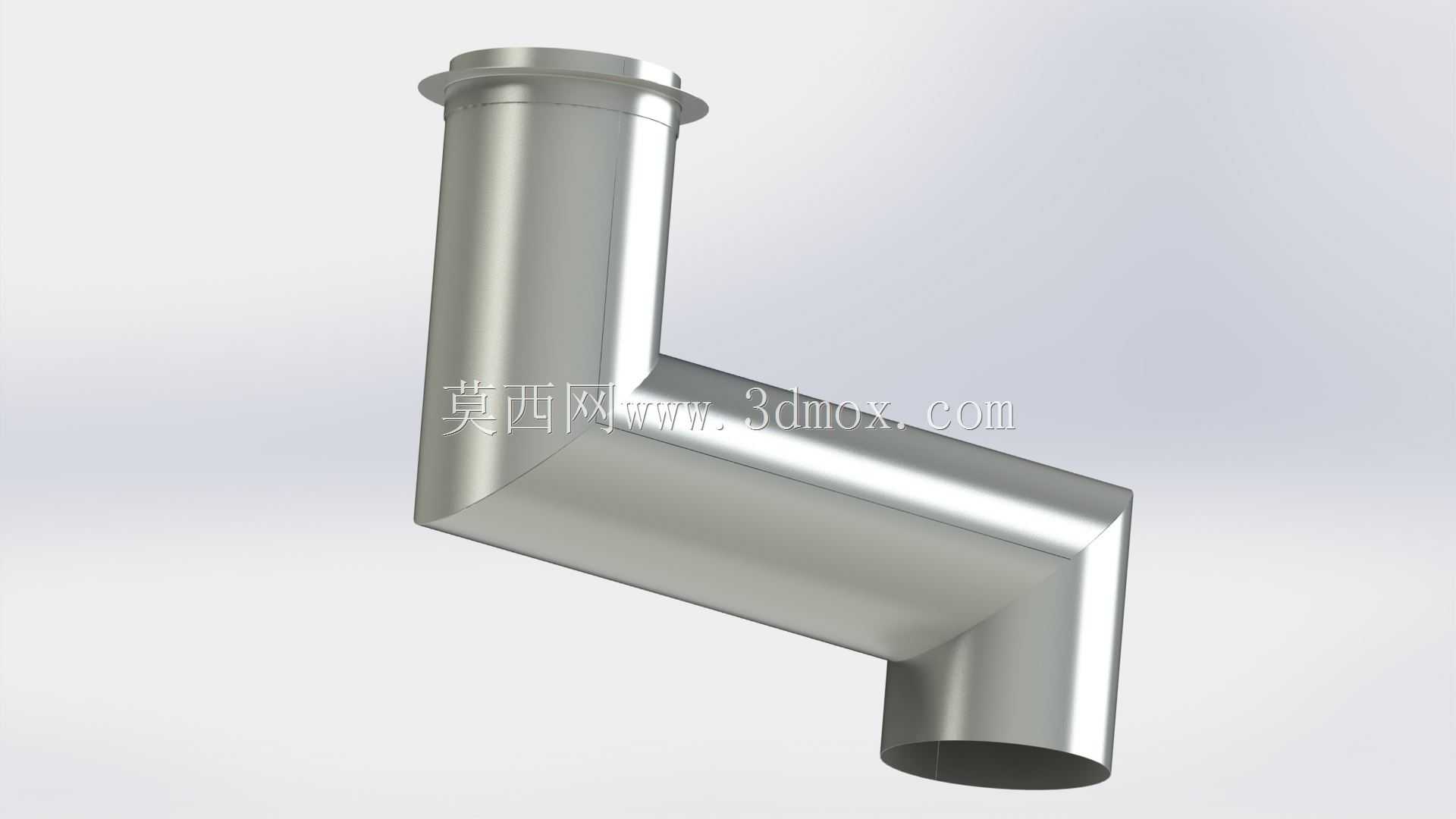

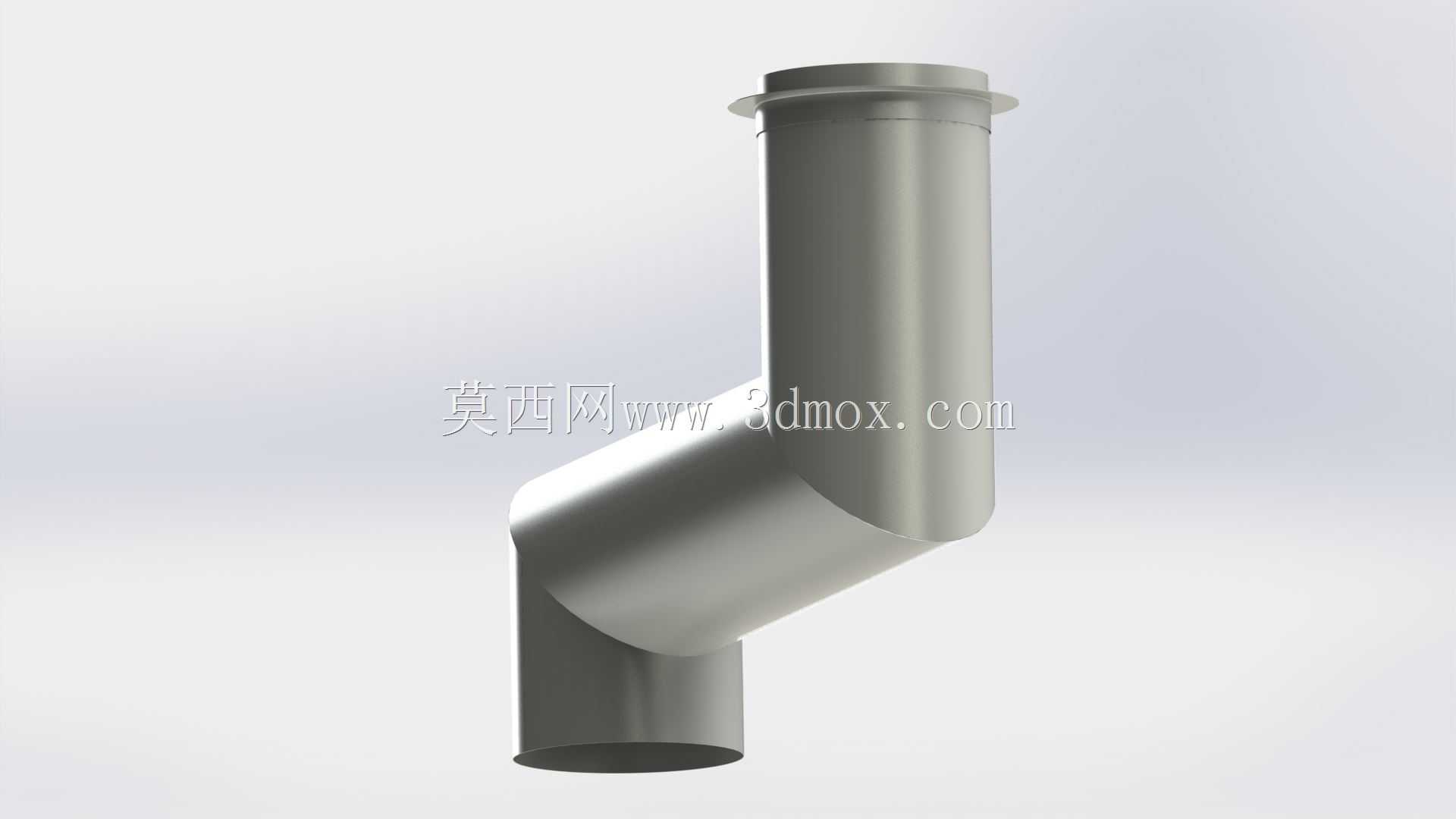

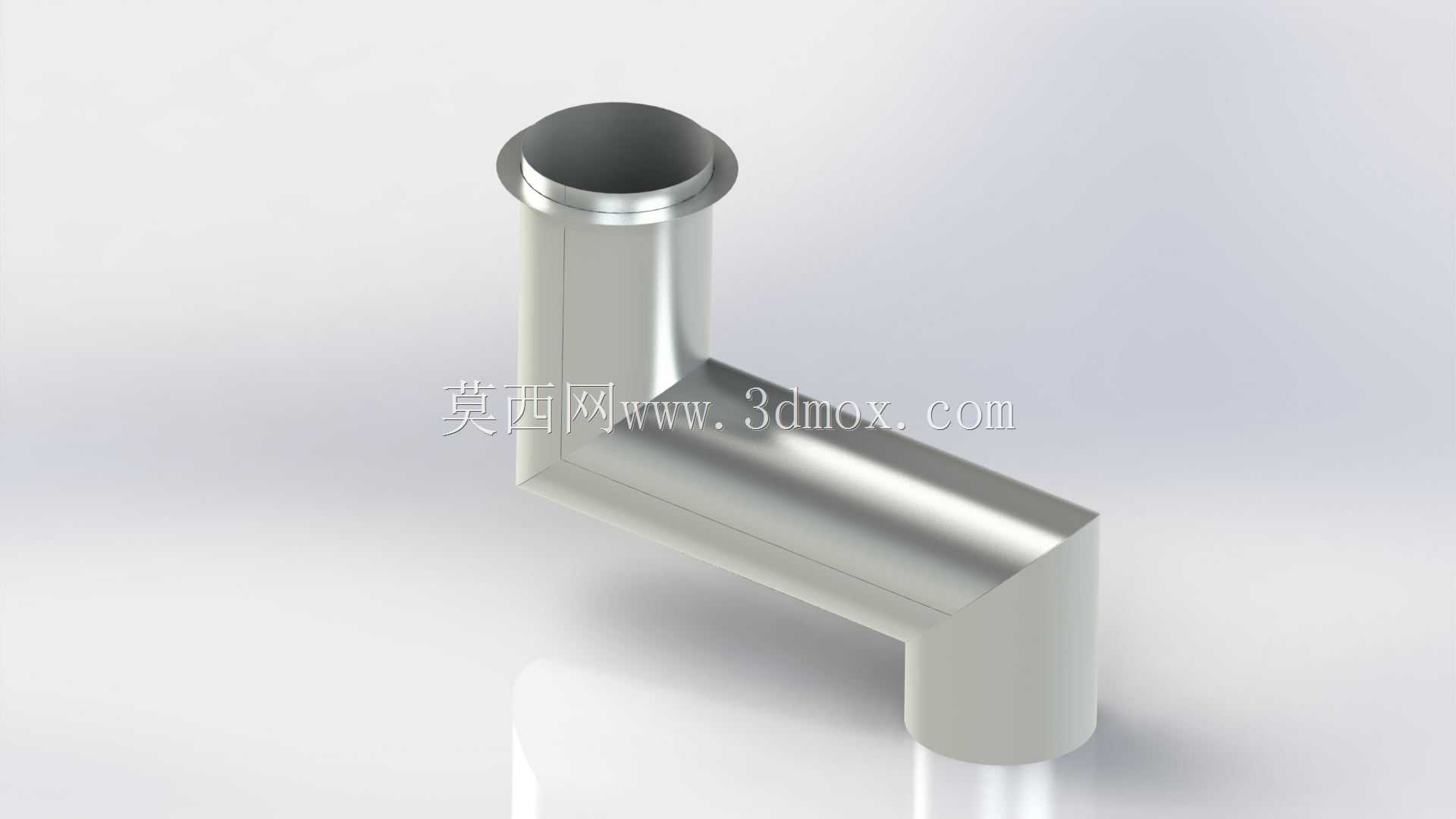

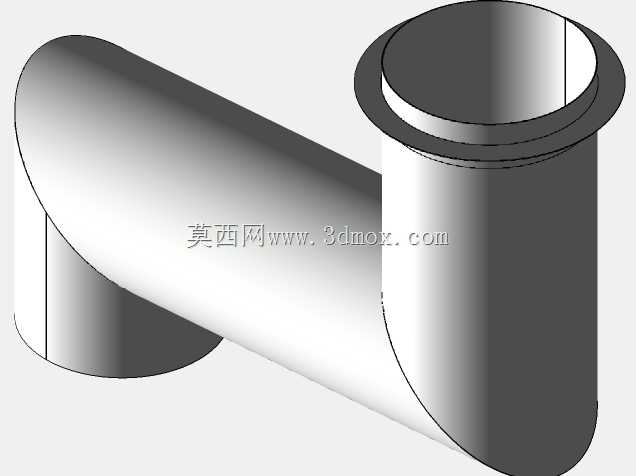

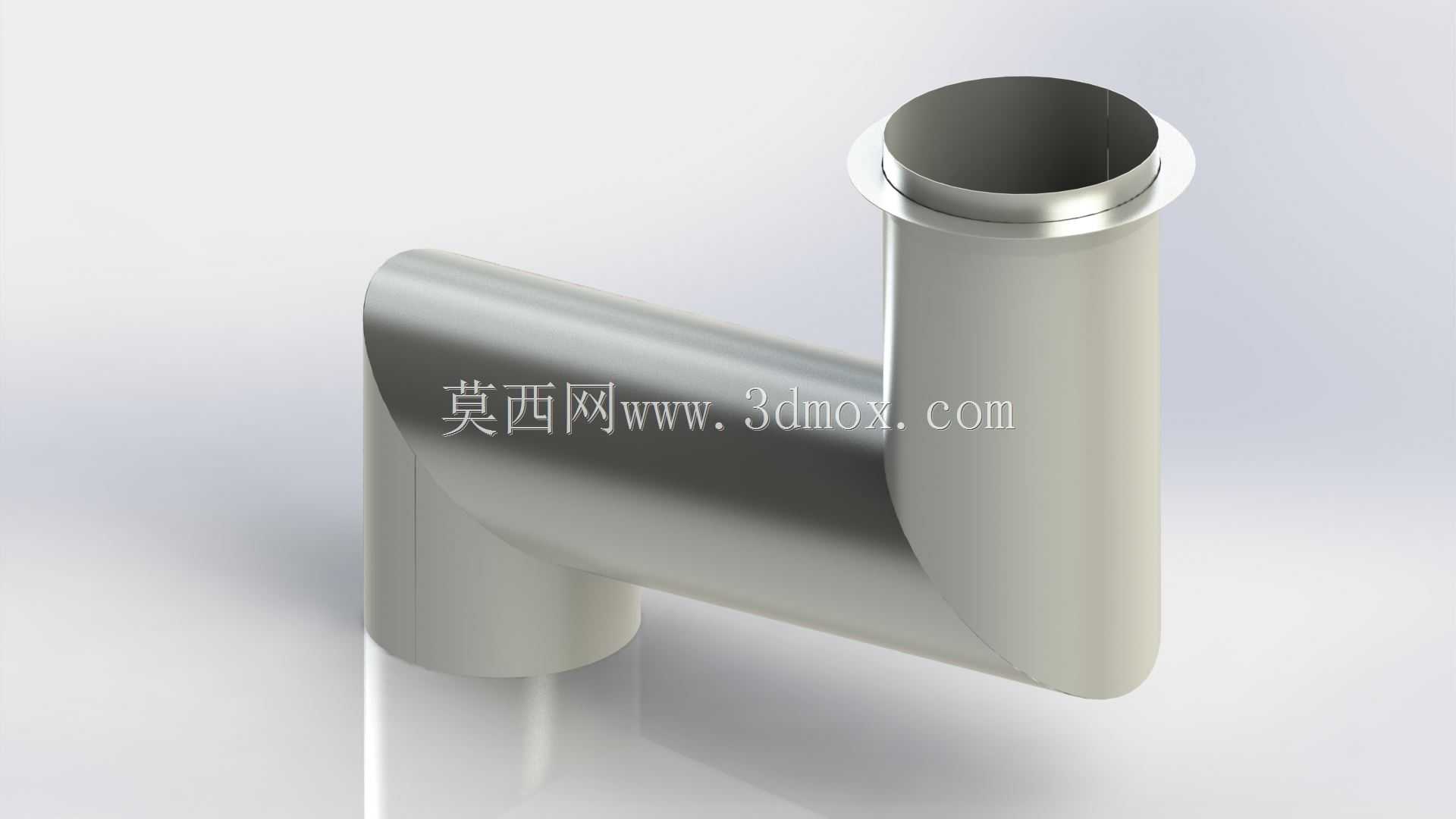

　　该管路构件采用90度直角弯折的空间走向，两端分别设置竖直向上与竖直向下的对接端口，其中上端管口加工有外翻的环形凸缘结构，可直接与配套快装卡箍、密封垫圈配合实现轴向定位与端面压紧，下端为等径直管段，可插入对应规格的设备接口或通过焊接、卡套方式完成固定，整体管路轴线在同一平面内完成转向，无额外分支、变径或控制元件，属于纯导流类管线连接件。

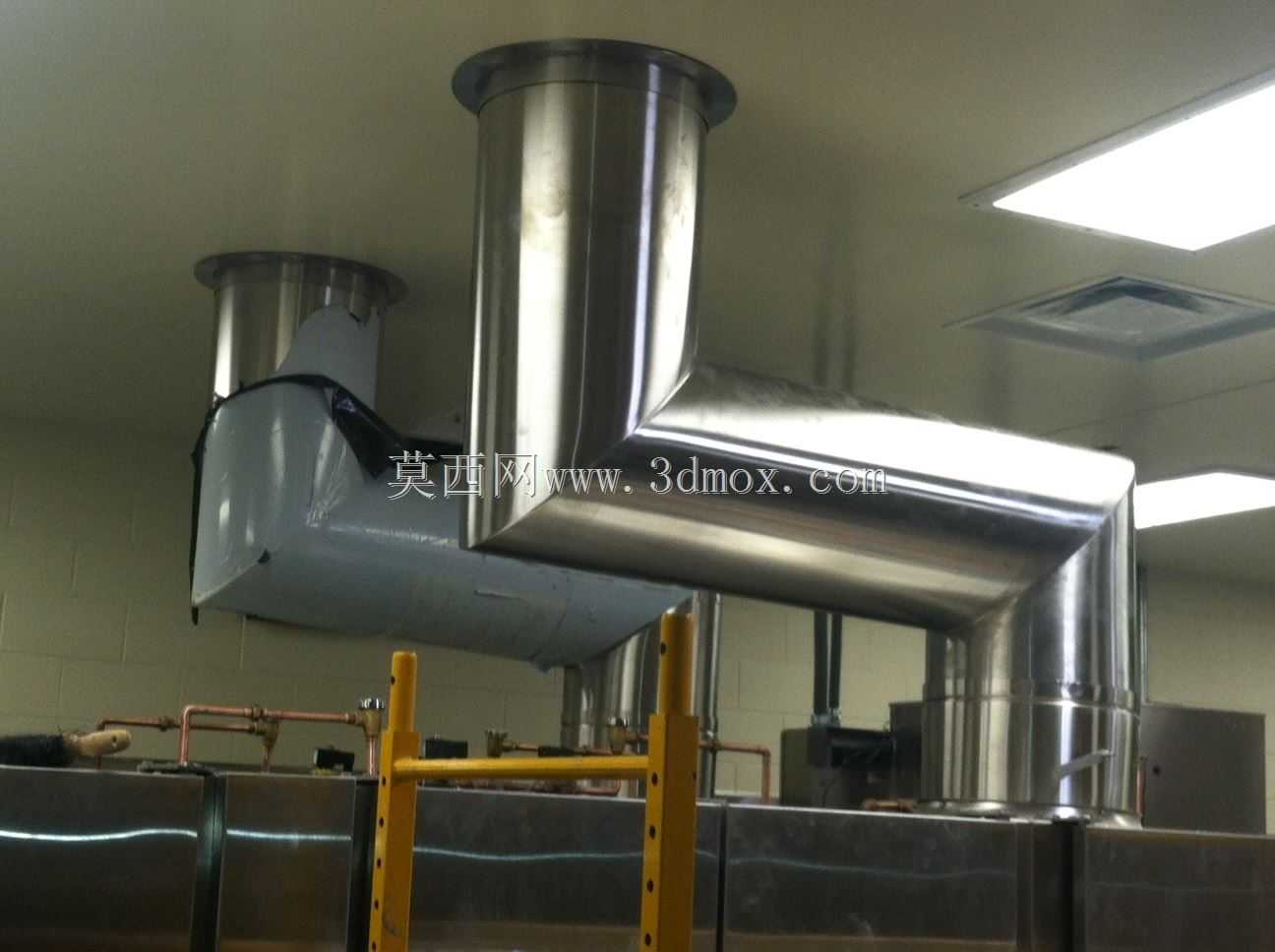

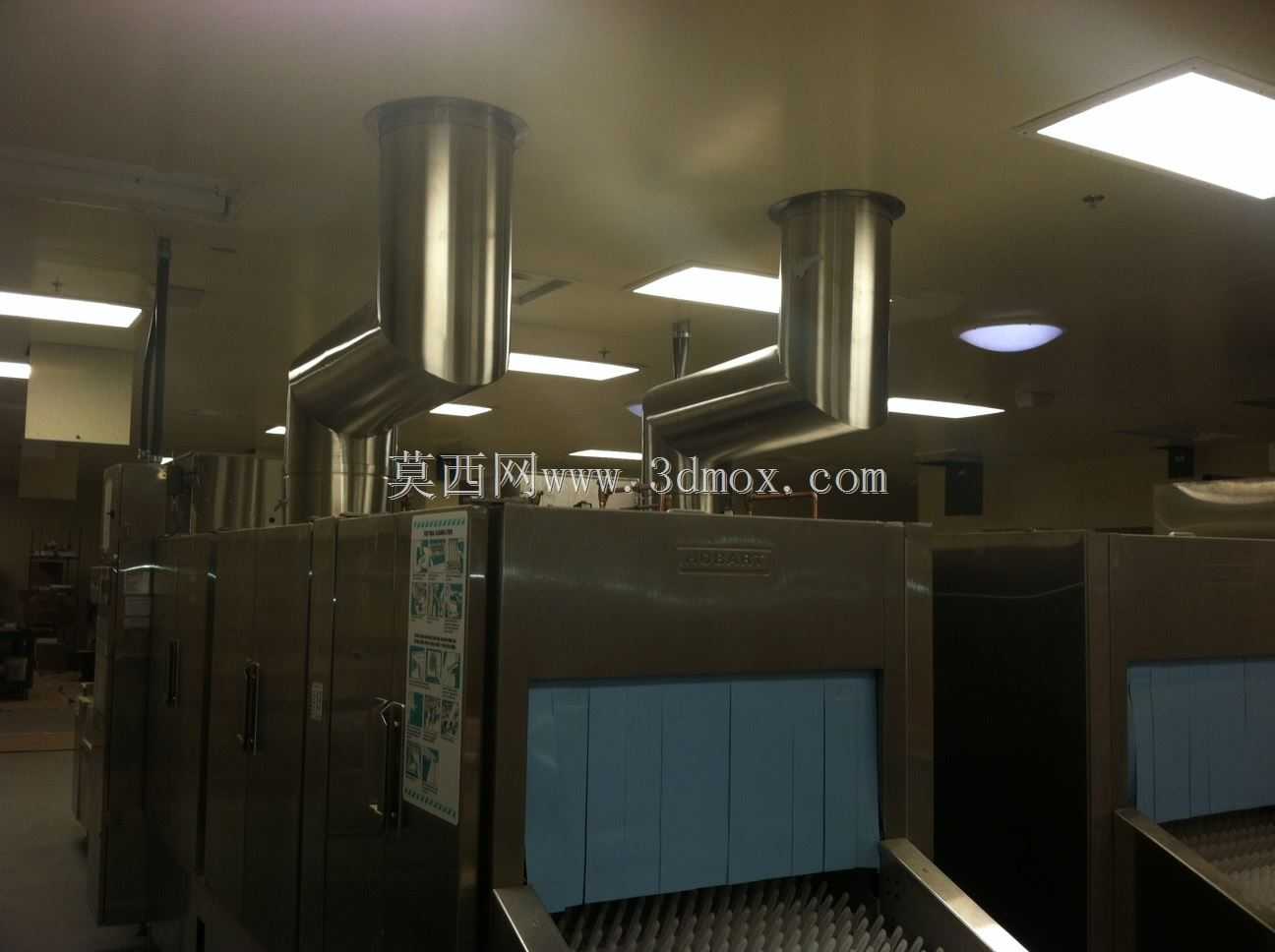

　　从实际应用场景来看，这类薄壁不锈钢弯管多用于洁净通风系统、低压流体输送管线、小型工艺设备的排气排液回路，在食品加工工位的无菌介质输送、实验室通风柜的尾气转向管路、小型暖通设备的冷凝水导流段中都能见到同类结构，304不锈钢材质本身具备优良的抗锈蚀能力，表面做饰面处理后粗糙度低，不易积存介质残留，既可以输送常温清水、低压空气，也可适配弱腐蚀性气体、洁净蒸汽等工况，16g规格的薄壁管身在保证结构刚性的前提下控制了整体自重，降低管线悬挂负载。

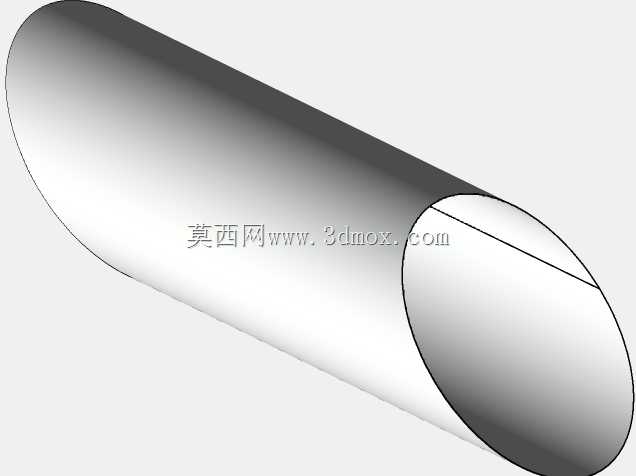

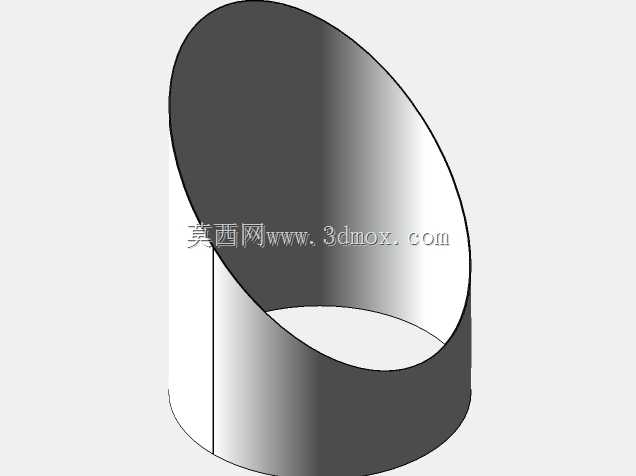

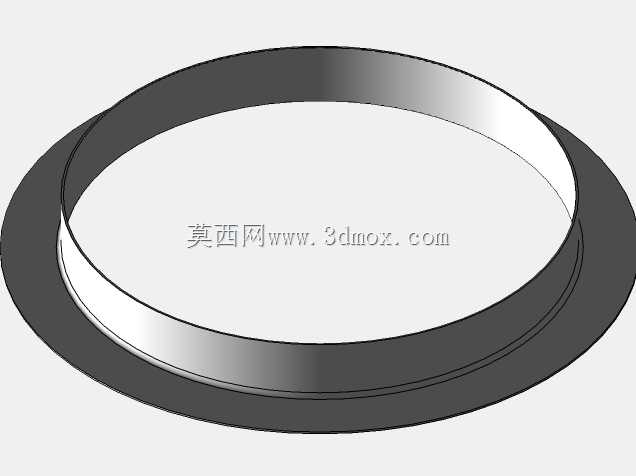

　　设计过程中首先确定两端接口的中心距与弯折段的转弯半径：转弯处采用大圆弧平滑过渡，避免直角急转弯造成的介质流阻骤升，也防止含尘气流、带杂质液体在转角处形成淤积堵塞；管壁厚度统一，弯折段通过钣金折弯工艺成型，转角处的材料延展量经过预先核算，不会出现褶皱、壁厚过度减薄的缺陷。上端的外翻凸缘与管身采用一体旋压或焊接打磨成型，凸缘端面的平面度公差控制在密封要求范围内，和卡箍配合时垫圈受压均匀，不会出现局部泄漏。

　　安装边界方面，构件整体占用L形布局空间，两个竖直端口的轴线相互平行、朝向相反，布置管线时需要在转角外侧预留不小于管外径的操作空间，方便卡箍的拧紧与后期密封件更换；管身的直线段长度预留了足够的插入余量，对接时无需额外加装转接短节，薄板结构的刚性可承受常规管线的振动与内部低压冲击，不需要额外增设支撑肋，若用于长距离管线悬吊，可在弯折处附近加装管卡固定，避免管路长期受重力产生形变。整个构件的流道内壁全程光滑无凸起，介质通过转向时的压力损失小，同时不锈钢材质可适配常规擦拭、冲洗甚至消毒药剂喷淋的清洁要求，维护时只需拆开两端连接即可整体拆下，清理管内壁的附着物十分便利。
