3/4英寸卡套式铜管连接接头结构

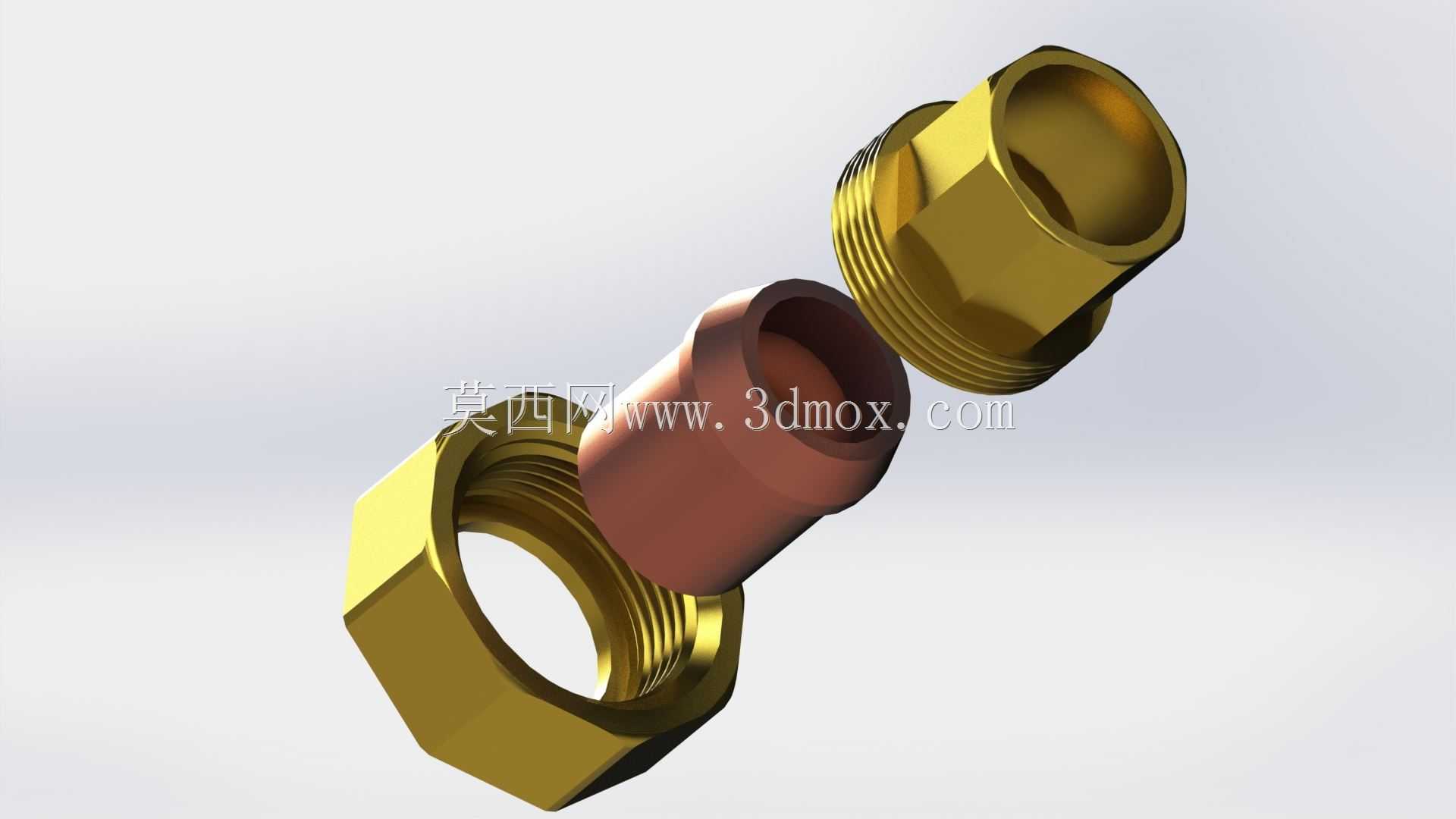

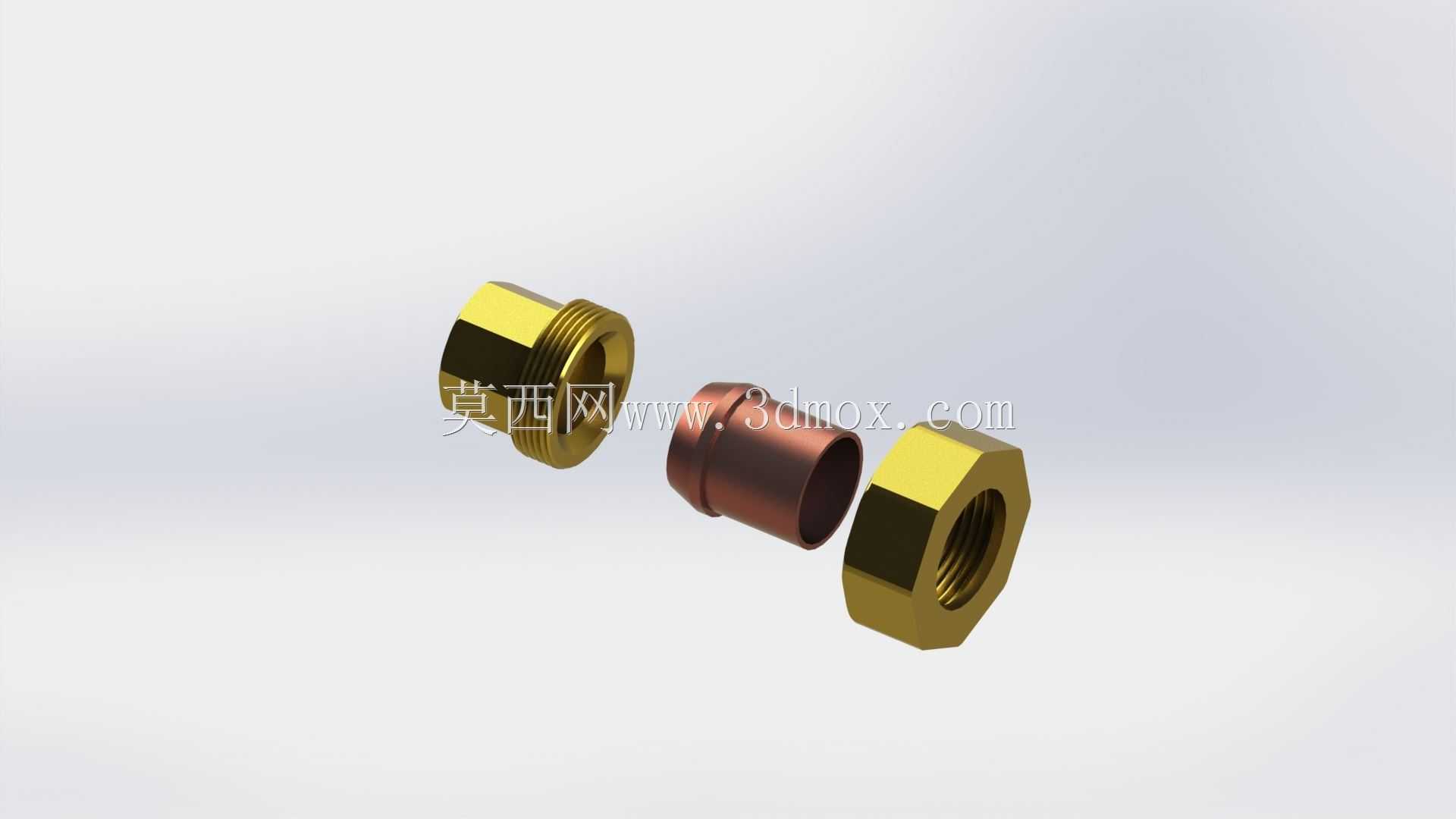

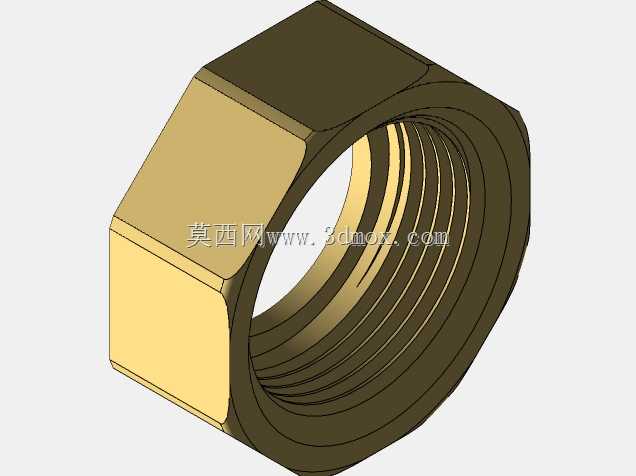

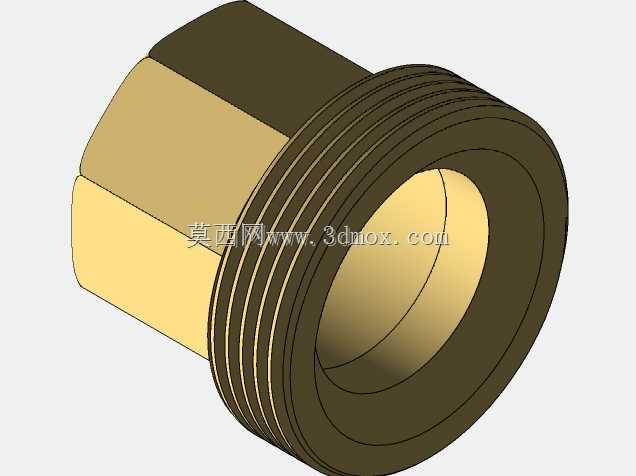

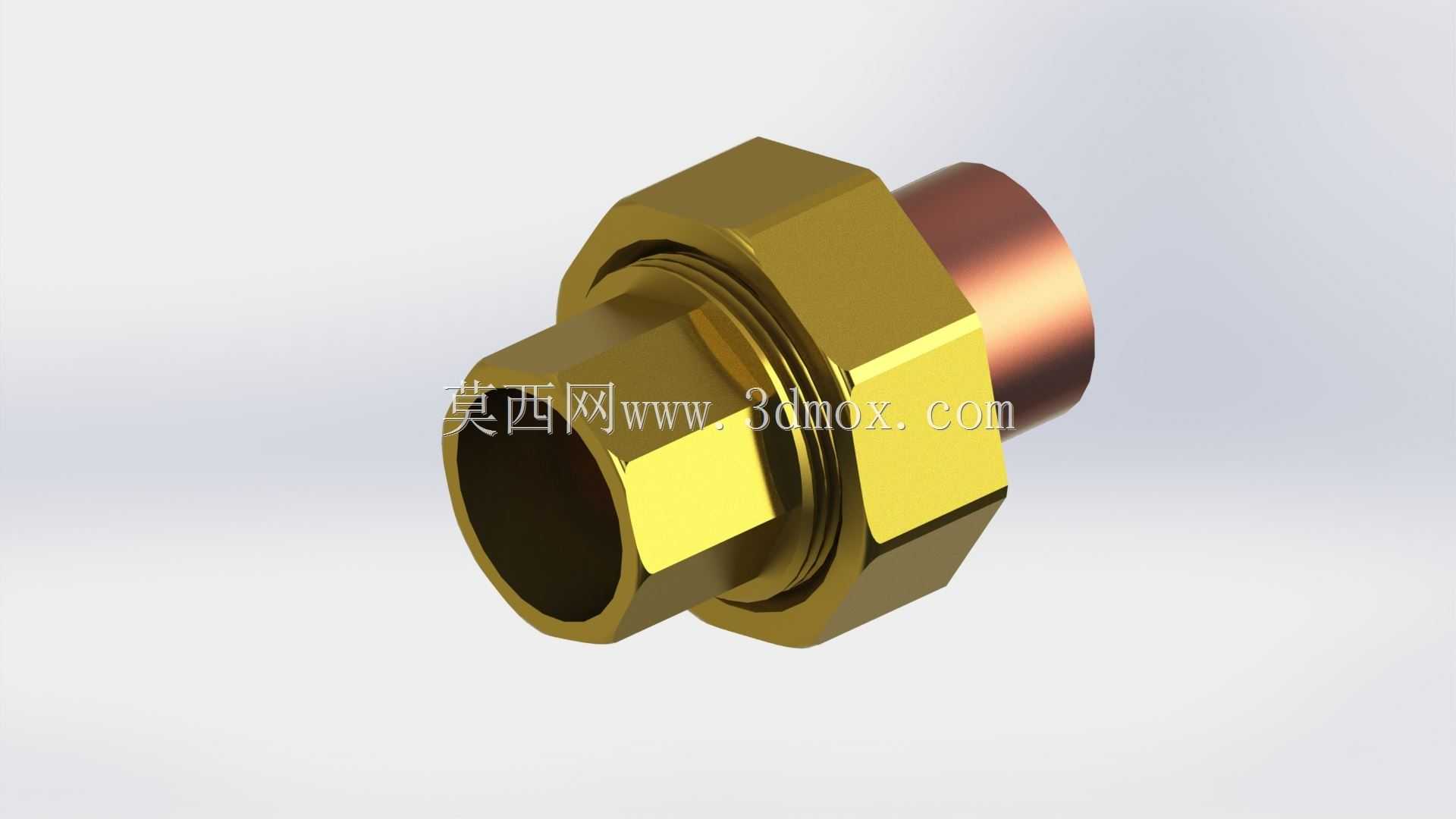

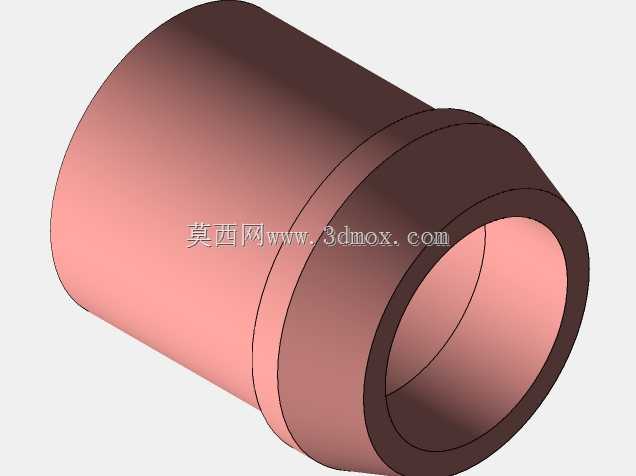

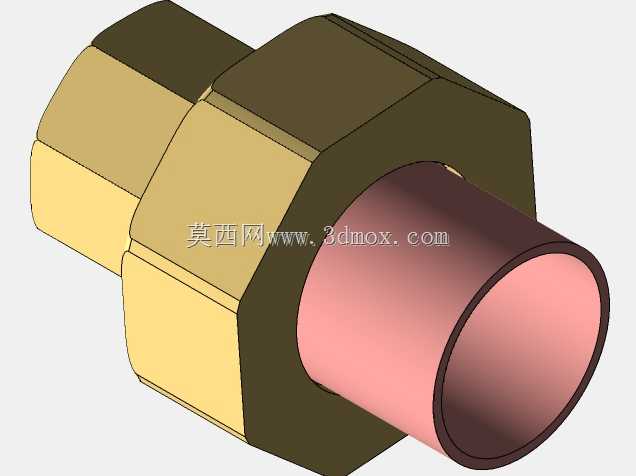

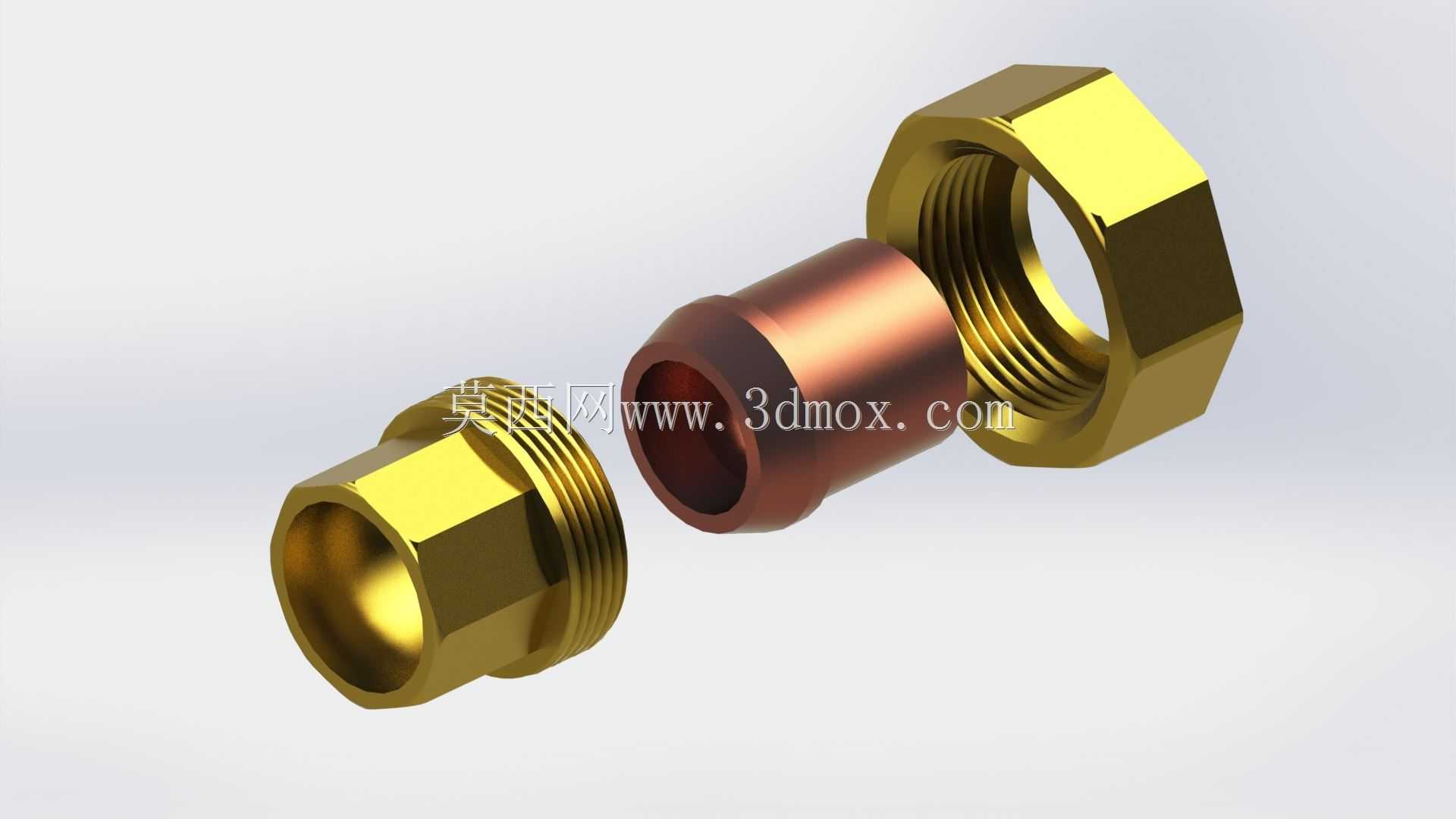

这款3/4英寸规格的铜管接头，主要应用在中小型液压系统、气动控制回路、制冷管路以及民用供水供气的铜质管线连接场景中，在机床润滑管路、小型空压站输气支路、家用中央空调冷媒管线里都能见到这类结构的身影，核心作用是实现紫铜管与带内螺纹接口的阀体、泵体、设备面板之间的可靠密封连接，避免管路内流体出现渗漏问题。从结构设计来看，整套接头分为三个组成部分：一端带外螺纹与内锥面的六角接头体、中部的铜制压紧衬套、以及配套的锁紧六角螺母。设计时优先考虑了现场安装的便捷性，不需要对连接铜管做扩口、焊接等预处理，只需要将裁切平整的铜管端部插入接头体，套入压紧衬套后旋紧锁紧螺母，螺母推进过程中会挤压衬套产生径向形变，让衬套内壁紧密咬合铜管外壁，同时配合接头体的内锥面形成线密封结构，相比传统扩口接头，这种结构抗管路振动能力更强，在存在持续小幅振动的设备管路上使用时，长期运行也不容易出现密封失效的问题。外形尺寸方面，接头体外螺纹端适配常规3/4英寸管螺纹接口，六角对边尺寸符合通用管路安装的扳手操作空间要求，锁紧螺母的六角尺寸与同规格管接件通用，现场安装不需要准备特殊规格工具，普通活动扳手或者对应规格的呆扳手就能完成紧固操作。安装边界上需要注意，接头安装位置需要预留至少两倍螺母外径的操作空间，方便扳手完成旋紧动作，插入的铜管端部需要保证切口平整无毛刺，避免划伤衬套密封面影响密封效果，旋紧力矩需要控制在合理范围，力矩过大会导致衬套过度形变挤压铜管造成通径缩径，力矩不足则会导致密封咬合不够出现渗漏。这类铜质接头相比钢制接头耐锈蚀能力更强，在水介质、常规液压油、冷媒介质中都有不错的兼容性，适合在环境湿度较高的设备舱、户外小型管路节点中使用，结构上没有易损件，一次安装完成后只要不出现管路外力拉扯，基本可以做到全生命周期免维护。建模过程中还原了接头各部件的配合公差，螺纹部分按照通用管螺纹标准建模，衬套的形变预留间隙也做了对应还原，能够直接用于管路装配的干涉检查、管路布局模拟，也可以作为非标接头设计的参考原型，帮助结构设计人员快速完成同类型管路连接件的选型适配与结构改型。
