工业级直流电压转换模块外壳结构

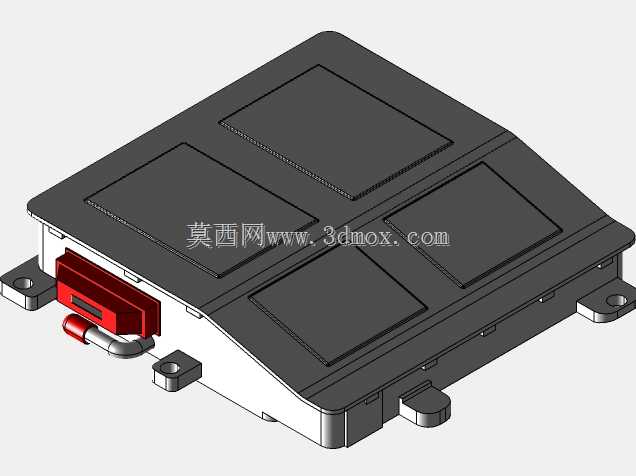

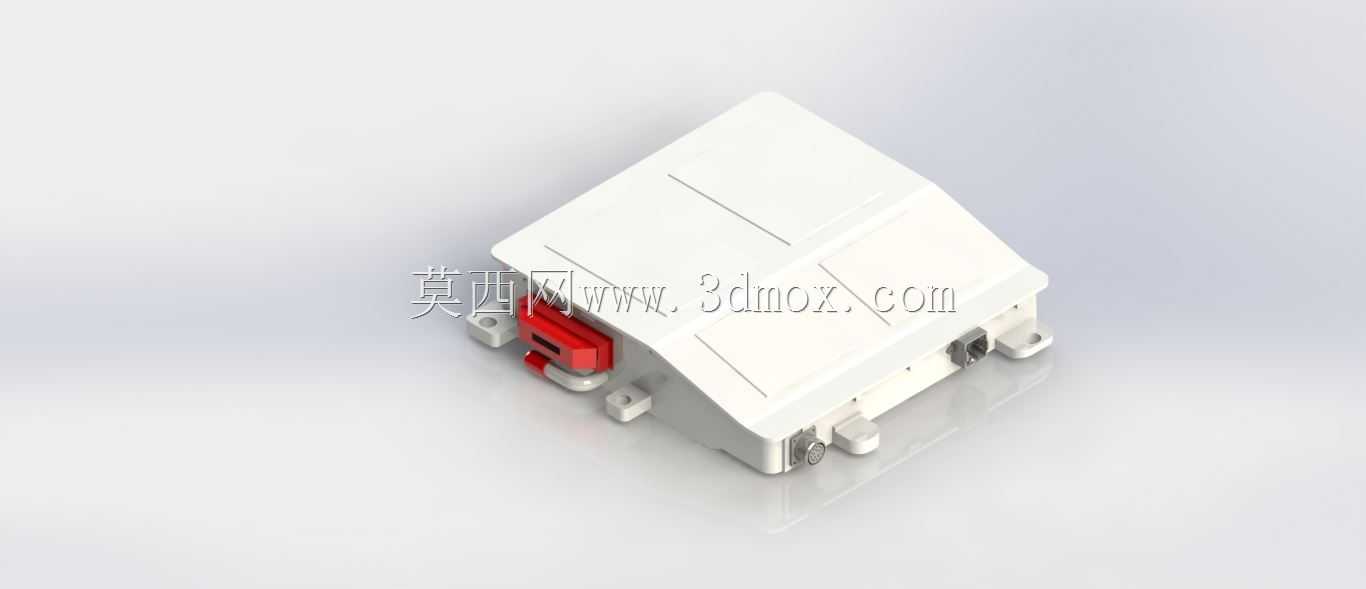

　　这套直流转换模块的结构建模围绕工业控制柜、车载电气系统、分布式传感供电和小型自动化设备的实际布置需求展开。模块本体采用封闭式白色绝缘壳体，顶面设置两条浅凹槽，既可以增强塑料壳体的抗弯刚度，也能在多模块并排堆叠时形成视觉定位边界，减少相邻部件错放的概率。壳体前端布置红色输入接插部位，侧部预留输出连接与固定接口，底部伸出带孔安装耳，安装耳的开孔位置、凸台高度和壳体底面间隙都按照柜内导轨旁平面安装、设备侧板螺接以及狭小电气仓内贴装三种场景校核。

　　从功能上看，直流-直流转换电路承担的是把一路直流电源转换为另一路电压等级的任务，常见于24V控制电源转12V传感器供电、48V通信母线转低压逻辑电源，或者电池平台向局部负载提供稳定电压。建模时没有把内部电路板作为孤立零件处理，而是让外壳壁厚、接插件退让空间、底部支撑柱和散热路径共同服务于电路承载。红色接口区域采用明显色彩区分，便于装配人员在多线束环境中快速识别输入侧；侧面金属连接件与壳体开孔保持同轴关系，避免插头装配时出现偏载。

　　外形边界方面，模块整体接近矮方体，顶面略带斜向过渡，能够在有限高度内兼顾内部元件高度和外部插拔操作。底部安装脚不是简单薄片，而是带加强圆角的凸座，螺钉锁紧时载荷可传递到壳体侧壁，降低塑料底脚开裂风险。壳体两侧的小凸台用于定位和限位，在密集线槽内可以防止模块横向窜动；前端接口周围保留手指和插头操作空间，后侧则贴近安装面，以压缩整机占用深度。

　　结构设计思路强调可制造性与维护性。外壳分件线沿壳体下部周向布置，便于注塑成型时脱模，也让上盖能够提供完整的绝缘防护面。顶面平整区域可粘贴电压标识或序列号，边角采用小圆角过渡，减少应力集中。接插件开口周边设置局部加厚壁，承受反复插拔力；内部可见的支撑柱对应电路板固定孔，使PCB在振动工况下不会仅靠接口悬持。对于三维建模人员，该模型适合练习电气外壳、安装脚、接插件避让和模块装配关系；对于设备选型人员，则可直接依据壳体宽度、高度、接口方向和安装孔边界判断其在控制柜、车载电源箱或通信终端中的布置可行性。
