十字轴式万向联轴器铰接传动结构

　　十字轴式万向节属于变角度动力传递部件，主要解决两根传动轴之间轴线不共线、工作中夹角持续变化的扭矩传输问题，在转向操纵机构、重载传动轴系、轻工输送设备、小型工程机械以及需要折角布置的动力链路里十分常见。现场布局时，主动端与从动端往往受机架空间、悬架跳动或操作角度限制，无法保持严格同轴，普通刚性联轴器会在夹角偏差下产生附加弯矩，轻则造成轴承过早发热，重则使轴系弯曲卡死；万向铰接结构则允许两轴在规定折角范围内相对摆动，同时持续把旋转运动从一端传递到另一端。

　　这套结构的核心由两个叉形接头、中间十字块以及销轴配合面组成。叉耳部分采用U形开口，两侧同轴销孔包住十字块的对应轴颈，使十字块能够绕一组销轴摆动；另一组垂直布置的销轴再与对侧叉耳配合，形成两个相互垂直的回转自由度。旋转时，扭矩通过主动叉耳、十字块、从动叉耳依次传递，即使两轴夹角发生变化，力流仍沿销轴和承压接触面闭合。建模时需要重点控制叉耳开裆宽度与十字块厚度的配合关系：间隙过小，折角摆动时容易发生面干涉；间隙过大，正反转切换时会产生冲击和噪声。销轴中心应尽量交于同一点，保证两组回转轴线垂直相交，否则传动过程中会出现附加约束。

　　外形边界方面，叉头外径、开裆深度和销轴直径决定了最小安装空间。布置轴系时不能只核对静态装配位置，还要按最大摆角检查叉头背部、十字块端部与相邻轴段、机架护罩之间的动态间隙。销轴承压区域应保留足够接触宽度，叉耳外侧则要考虑挡圈、压盖或润滑维护空间。若用于转速较高或夹角较大的场合，通常成对布置万向节，并通过中间轴保证两端相位关系，以降低单节万向节固有的转速波动影响。

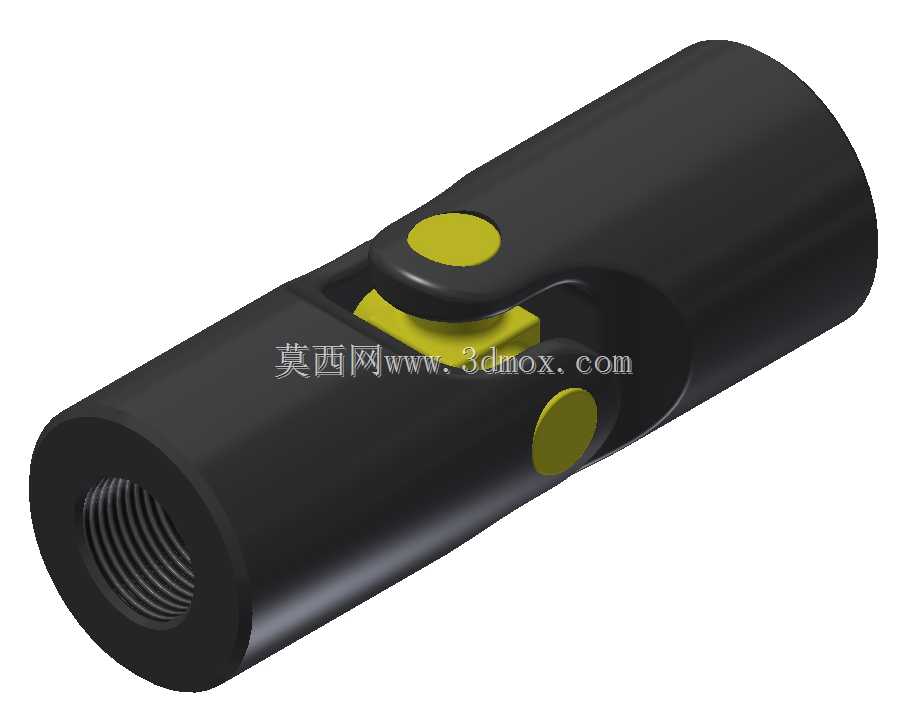

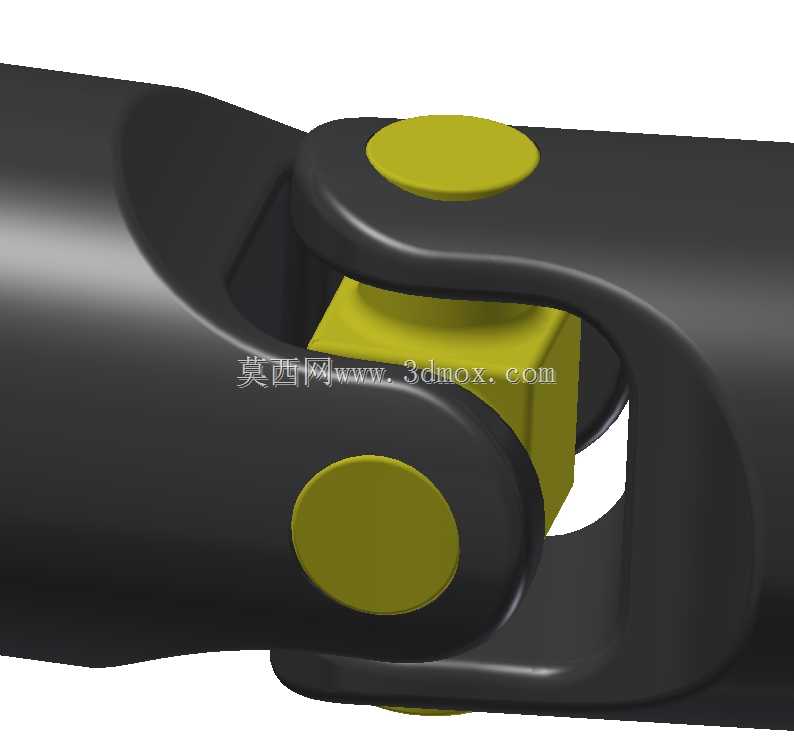

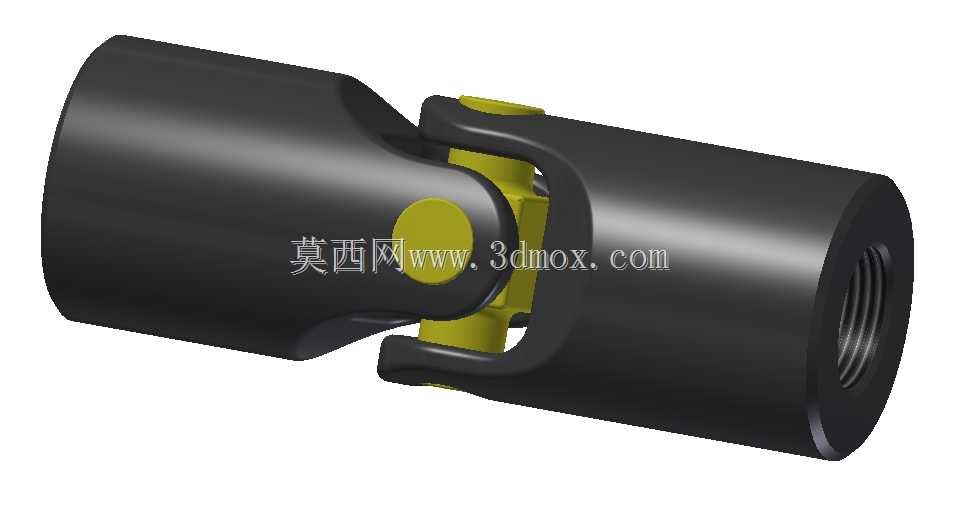

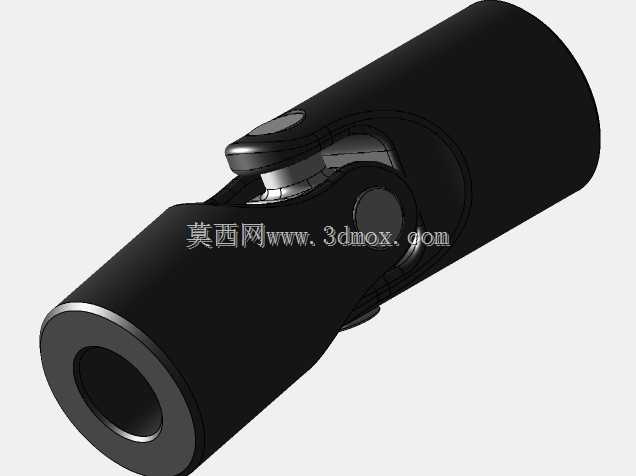

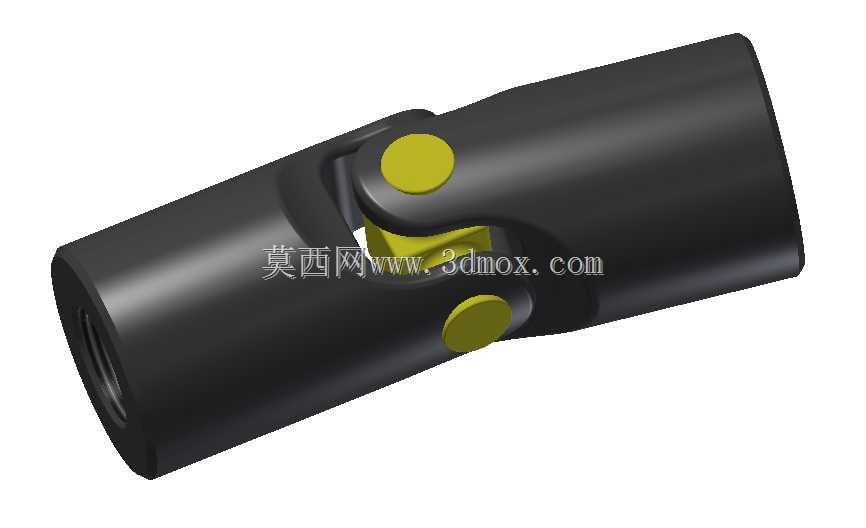

　　从三维结构表达看，模型把黑色叉形接头与黄绿色十字块的装配关系区分得比较清楚，适合用于干涉检查、运动角度验证和传动方案演示。实际设计中还应结合载荷性质校核销轴剪切、叉耳根部弯曲以及接触面压溃风险，并在折角范围、拆装顺序和润滑可达性之间取得平衡。
