工业三相固定式电源插座结构设计

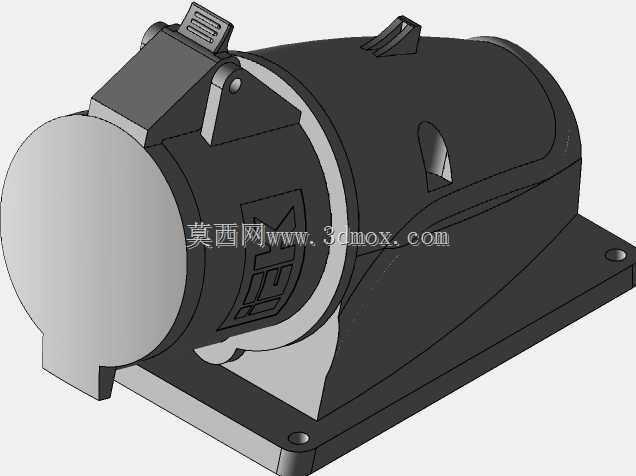

　　车间现场的临时取电一直是产线布线里最容易被忽视的环节，这款三相固定插座的三维结构，正是围绕工业场景下大电流负载的可靠接驳来展开的。从模型的整体形态来看，壳体采用带安装底板的卧式布局，底座预留了沉头固定孔位，可以直接通过膨胀螺栓或者机牙螺丝锁在设备侧壁、车间立柱或者预制的电气安装支架上，不需要额外搭配转接挂板，现场布设时能大幅减少安装辅件的备货种类。

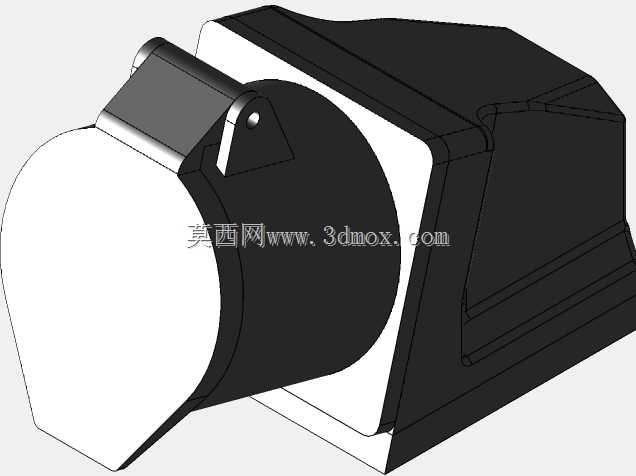

　　插座前端的插接腔做了下沉式围边设计，插头插入后胶芯端面完全被外壳包覆，日常作业中叉车经过带起的积水、清扫时飞溅的切削液，很难直接顺着插合缝隙渗进内部导电部位；壳体顶部的两个卡扣式压盖分别对应进线口和防脱锁止位，线缆从侧后方引入后，压盖可以压紧线缆外护套，避免拖拽线缆时拉力直接传导到内部接线端子上，这一点在移动设备频繁接电的工位尤其关键——不少现场故障并不是载流不足，而是线缆被扯动后端子松脱打火。

　　结构设计上把强电插套的排布做了相位错位，不同极性的导电件之间保留了足够的爬电距离，外壳内部的筋条把每个插套独立分隔，即便长期使用后表面积尘，也不会出现极间拉弧的隐患。底座和上壳的分型面沿着壳体侧棱布置，装配时螺丝从底部向上锁合，外表面没有突出的钉头，既方便日常擦拭清理积灰，也避免了突出构件在狭窄通道里剐蹭作业人员的线缆。

　　从安装边界来看，整体长度方向预留了插头插拔的操作空间，选型布置时不需要在插座正前方留出过大的检修区域，侧面的安装孔距适配常规的电气安装板孔位，替换老旧插座时可以直接沿用原有安装孔，不用在现场重新钻孔攻丝。壳体侧面的加强筋从底座一直延伸到插接腔外侧，承受插头插拔的侧向推力时不会出现壳体变形，长期反复插拔后插接配合的同轴度也能保持稳定，不会出现插偏、卡滞的问题。这类插座主要服务于车间小型加工设备、移动式工装、临时焊接工位的三相供电接驳，结构上把防护、锁固、绝缘这几个现场最核心的需求都整合在一体外壳里，没有多余的外露零件，适配多粉尘、多飞溅的工业作业环境。
