三点式旋转把手锁结构设计

　　这款三点式旋转把手锁，是工业柜体、特种机箱、户外设备舱门常用的锁闭构件，日常在电力柜、通讯机柜、轨道交通设备舱、工业设备防护门场景中应用极广，区别于普通单点锁，它通过把手旋转带动内部传动机构，同步驱动三个锁止点位伸出或收回，能让门板与门框在三个位置同时实现锁合，大幅提升门板闭合后的密封性与抗形变能力，尤其适合尺寸偏大、需要较高防护等级的舱门使用，避免单点锁闭带来的门板翘边、密封胶条压合不均、外力撬动时局部受力过大失效的问题。

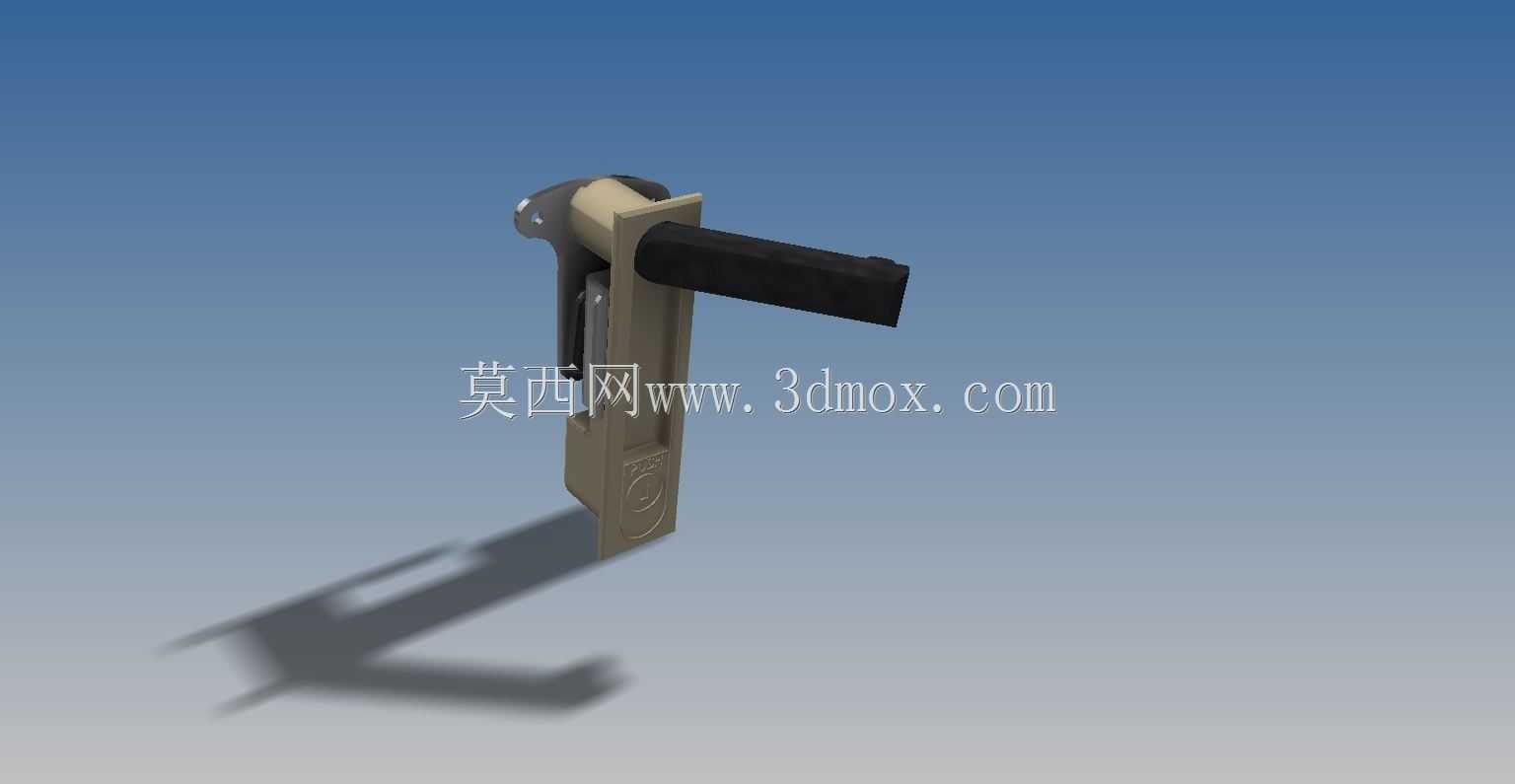

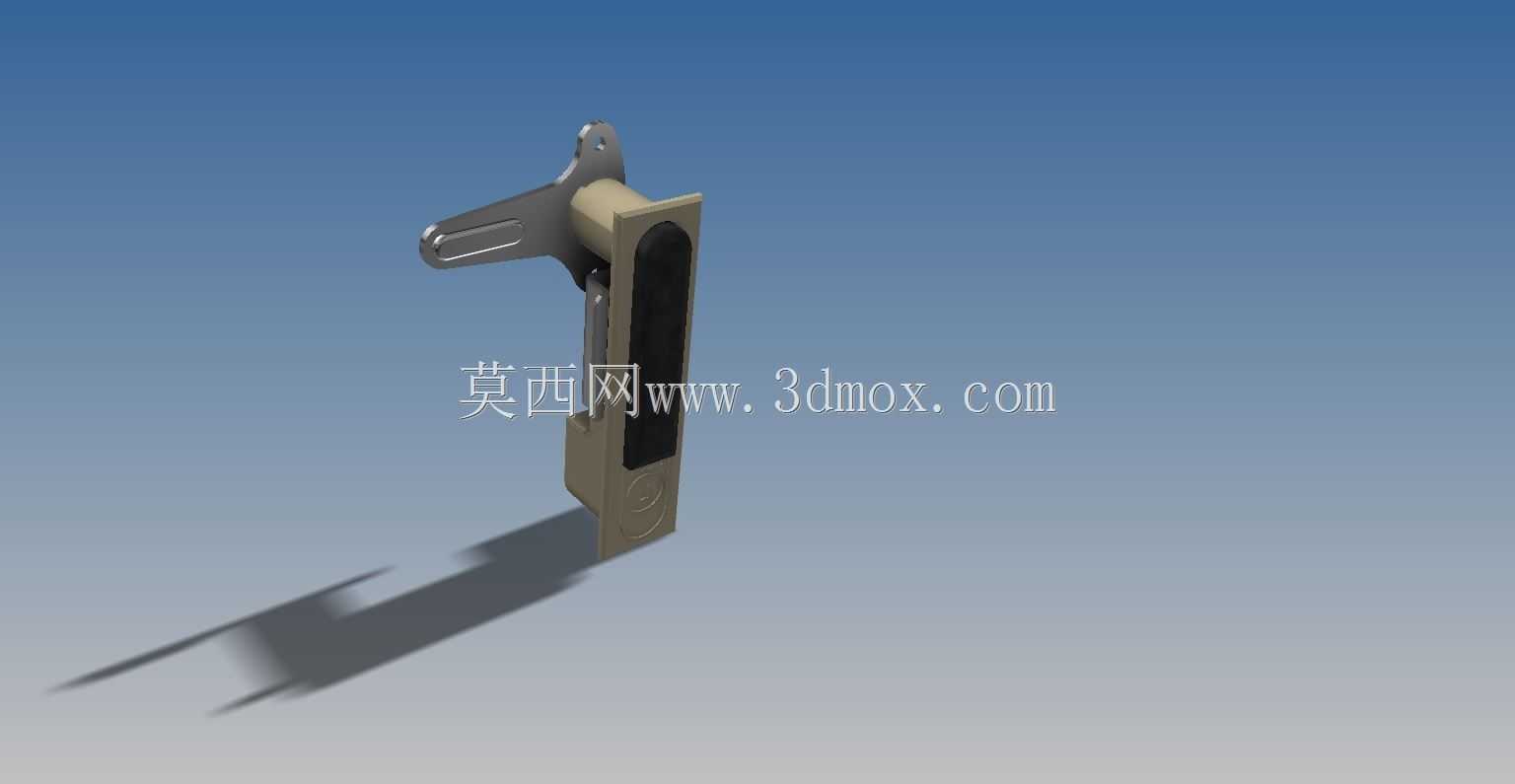

　　从结构设计逻辑来看，这款锁的把手采用握持式长柄造型，握持段做了防滑的包覆处理，操作时人手握持施力的力臂长度经过测算，旋转解锁时不需要过大的操作力，即便戴劳保手套操作也能顺畅施力，不会出现打滑、施力角度别扭的问题。锁体基座采用一体化压铸成型的结构，安装时直接嵌入门板预先开好的安装孔位，基座背部设置有定位凸台，能卡在门板开孔边缘，避免安装后锁体出现周向转动，安装固定点隐藏在基座内侧，安装完成后外部看不到固定螺丝，既提升了外观整体性，也能避免外部螺丝被人为破坏导致锁具失效。

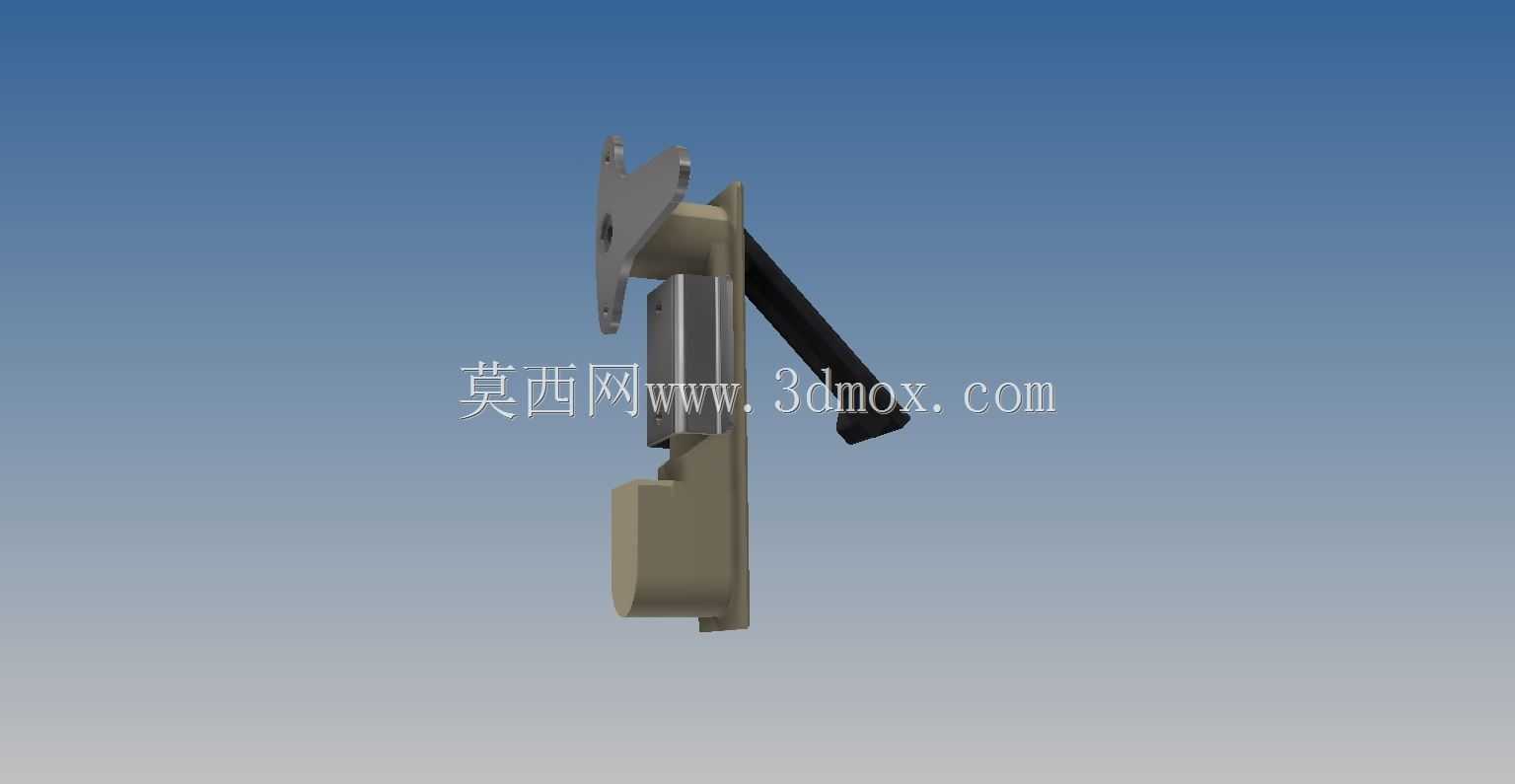

　　内部传动结构采用直推式连杆设计，把手旋转90度即可完成解锁与锁止的状态切换，旋转过程中，把手内部的拨块带动主传动杆轴向移动，主传动杆通过上下两个联动拨叉同步带动上下两根副锁杆动作，实现三个锁点的同步伸缩，三个锁点的伸出长度一致，锁止时锁舌卡入门框对应的锁扣槽内，每个锁点的锁合深度都经过匹配设计，既不会因为锁舌伸出过长导致开关门卡滞，也不会因为伸出过短导致锁合不牢、受外力冲击时轻易脱开。锁体的外露部分做了圆角过渡处理，没有尖锐的棱角，避免人员操作时被磕碰划伤，把手在锁止状态下会与锁体基座表面贴合，不会突出过多占用外部空间，也避免外部物体勾挂把手导致意外解锁。

　　在安装边界方面，这款锁适配的门板厚度有明确的适配范围，安装开孔为标准的矩形开孔，开孔尺寸公差控制在±0.2mm范围内即可保证顺畅安装，不需要额外做二次修配。锁体背部的连杆安装位预留了足够的调节空间，可根据门板的实际高度裁剪连杆长度，适配不同高度的柜体门板使用，不需要针对不同门板尺寸重新开模制作锁体主体，通用性极强。锁舌部分采用耐磨的金属材质，表面做了防锈处理，长期反复开关磨损量极小，能保证上万次开关操作后锁合精度依然满足要求，不会出现锁舌磨损导致的旷量、锁合松动问题。

　　从实际使用的可靠性角度出发，这款锁的把手内部设置有复位定位结构，锁止状态下把手不会因为设备运行的振动出现自行旋转解锁的问题，解锁后把手会保持在固定的开启角度，不会随意晃动影响关门操作。锁体与门板接触的位置设置有密封胶垫，安装后胶垫被压紧在锁体基座与门板表面之间，能阻挡外部的灰尘、雨水从安装开孔位置进入柜体内部，满足户外设备的IP防护等级要求，即便在多雨、多粉尘的工业现场使用，也能保证柜体内部的元器件不会被外界污染物侵入。不同于普通民用门锁，这款工业用三点旋转把手锁没有复杂的冗余结构，所有传动部件都做了加厚处理，抗冲击、抗暴力破坏的能力更强，适合无人值守的户外设备、工业车间设备使用，能有效避免非授权人员随意开启设备舱门，同时也能保证设备运行过程中舱门不会因为振动、风压等因素意外开启，提升设备运行的安全性。
