中柱折返式金属钢结构楼梯

　　该构件为围绕中心立柱布置的折返式金属楼梯，踏步板沿中心支撑呈分段折线展开，整体形成上下折返的通行路径，适用于室内夹层、工业平台、设备检修通道、loft空间及小型建筑竖向交通场景。模型重点表达了踏步排布、中心承力柱、梯段转折关系和平台过渡位置，能够为结构校核、空间布置和施工深化提供直观依据。

　　从实际用途看，这类楼梯承担楼层或平台之间的人员通行功能，中心立柱承担主要竖向载荷，踏步通过连接件与中心支撑形成稳定传力路径。相比双侧梁式楼梯，中柱式结构占用平面范围更小，适合开口面积有限、周边墙体不便设置侧梁的位置。折返布置可以在有限高度内延长梯段长度，降低单段坡度，使踏步进深和提升高度更容易满足舒适通行要求。

　　结构设计上，踏步板采用矩形金属板件形式，板件沿中心区域逐级旋转排列，相邻梯段之间保留清晰的通行间隙。上端和下端分别设置过渡平台，用于衔接楼层地面或检修平台。中心柱不仅是定位基准，也是整梯的主要受力骨架，踏步与柱体连接节点需要承受人员载荷、偏转载荷以及上下通行时产生的反复动载。建模时应重点控制踏步前缘线、踏步间距、梯段净宽和回转区域，避免出现碰头高度不足、踏步相互干涉或平台交接不顺的问题。

　　外形与安装边界方面，楼梯平面投影呈折线扇形展开，安装前需确认楼层开孔尺寸、中心柱落点、上下平台标高及周边围护条件。中心柱底部应与基础预埋件或承重钢梁可靠固定，顶部平台处需设置侧向约束，以减小梯段晃动。踏步外边缘宜配合栏杆、扶手或围护板使用，尤其在折返开口侧，应保证防护高度和杆件间距满足安全要求。若用于工业检修场景，还需结合平台载荷、防滑表面和维护空间进行加强；若用于室内建筑空间，则可在金属踏步上增加木饰面、防滑条或穿孔板，以兼顾装饰性与脚感。

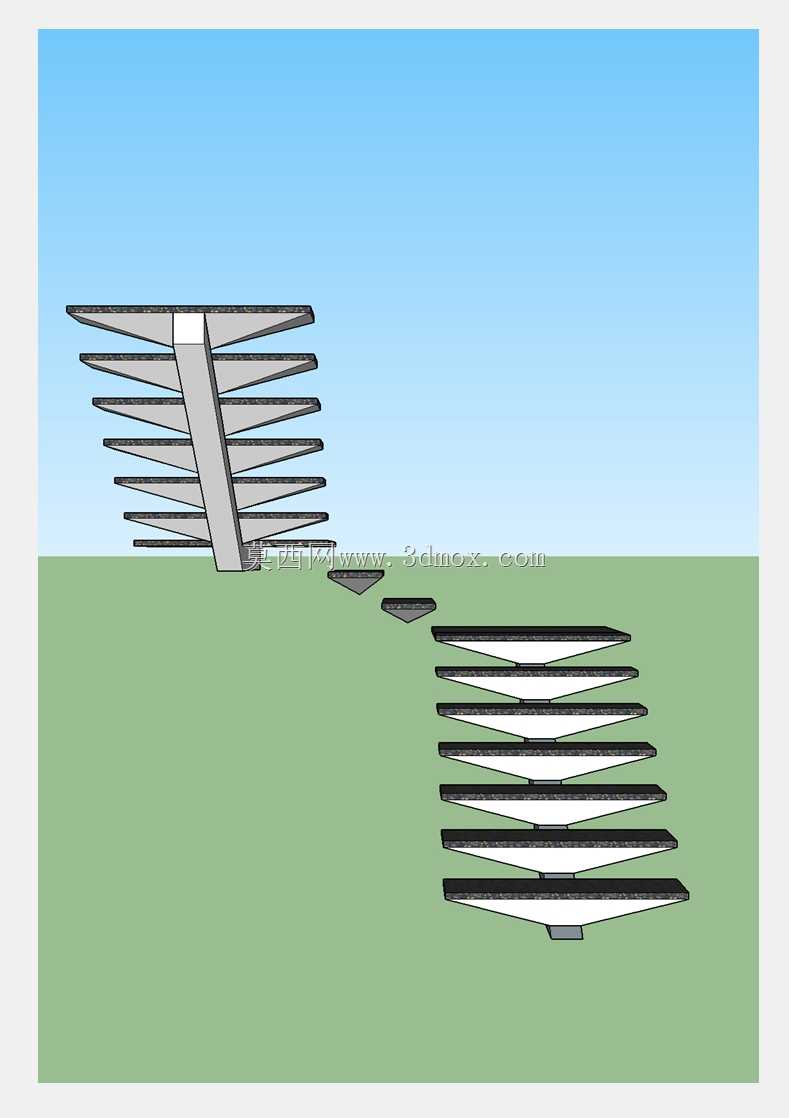

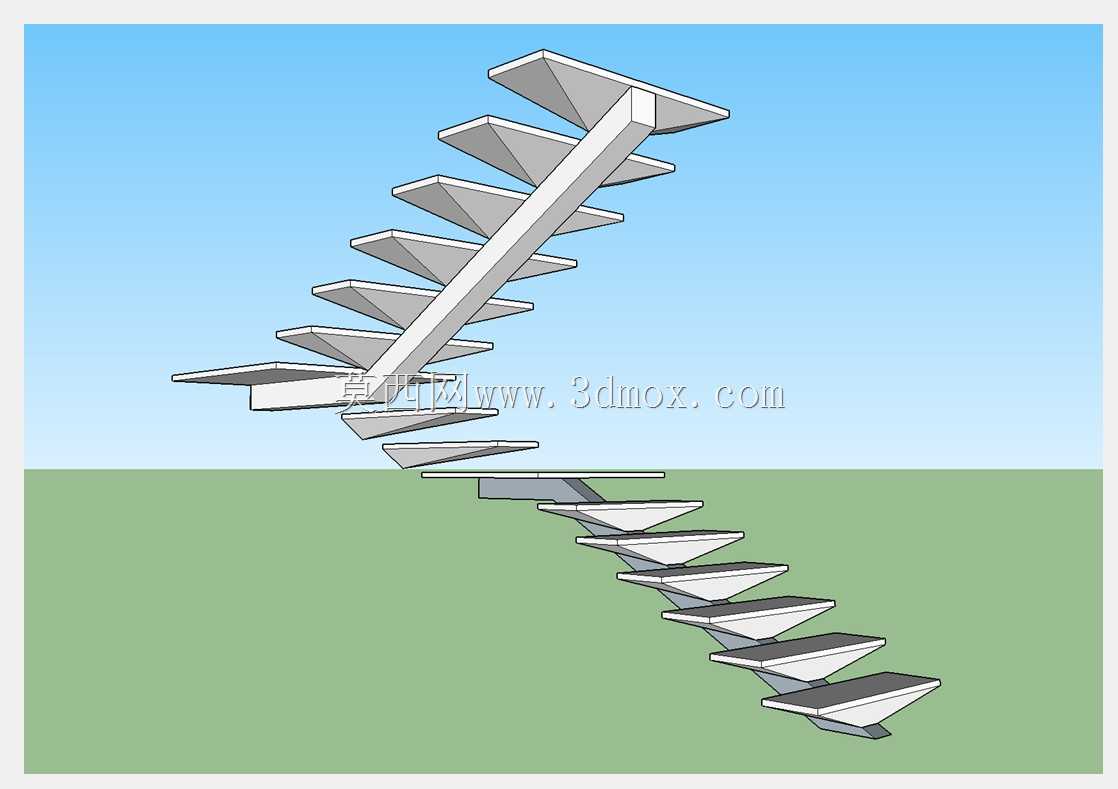

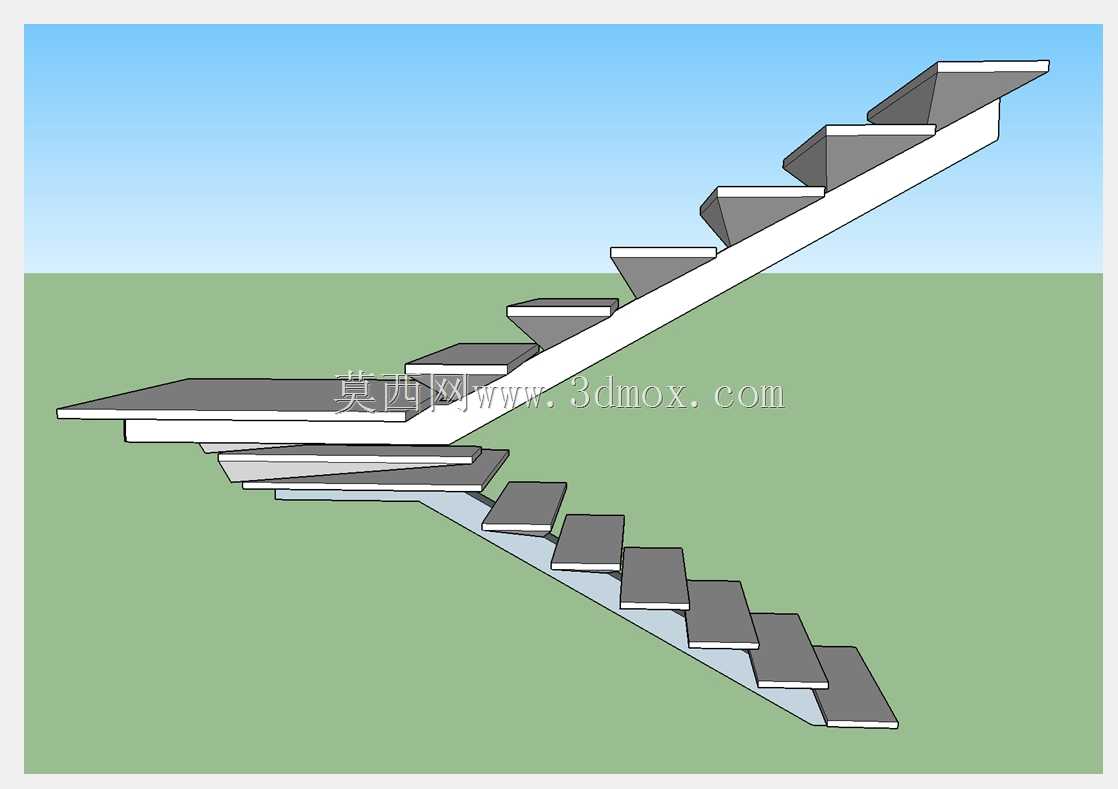

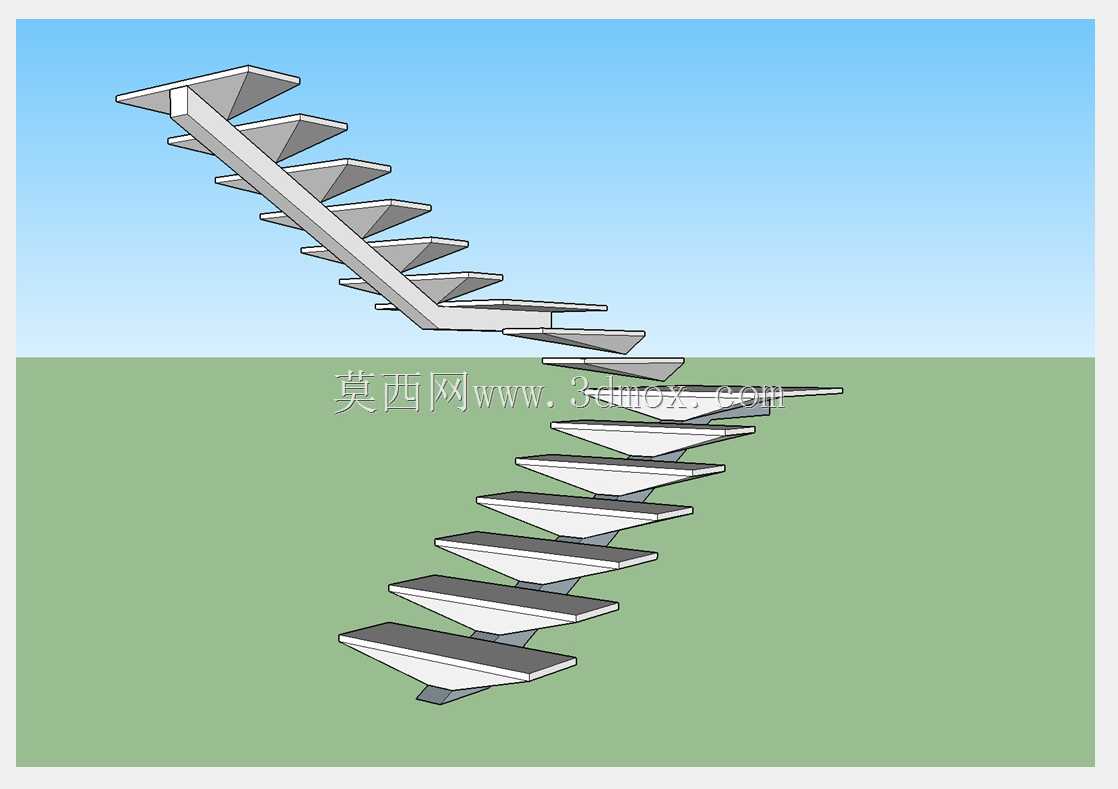

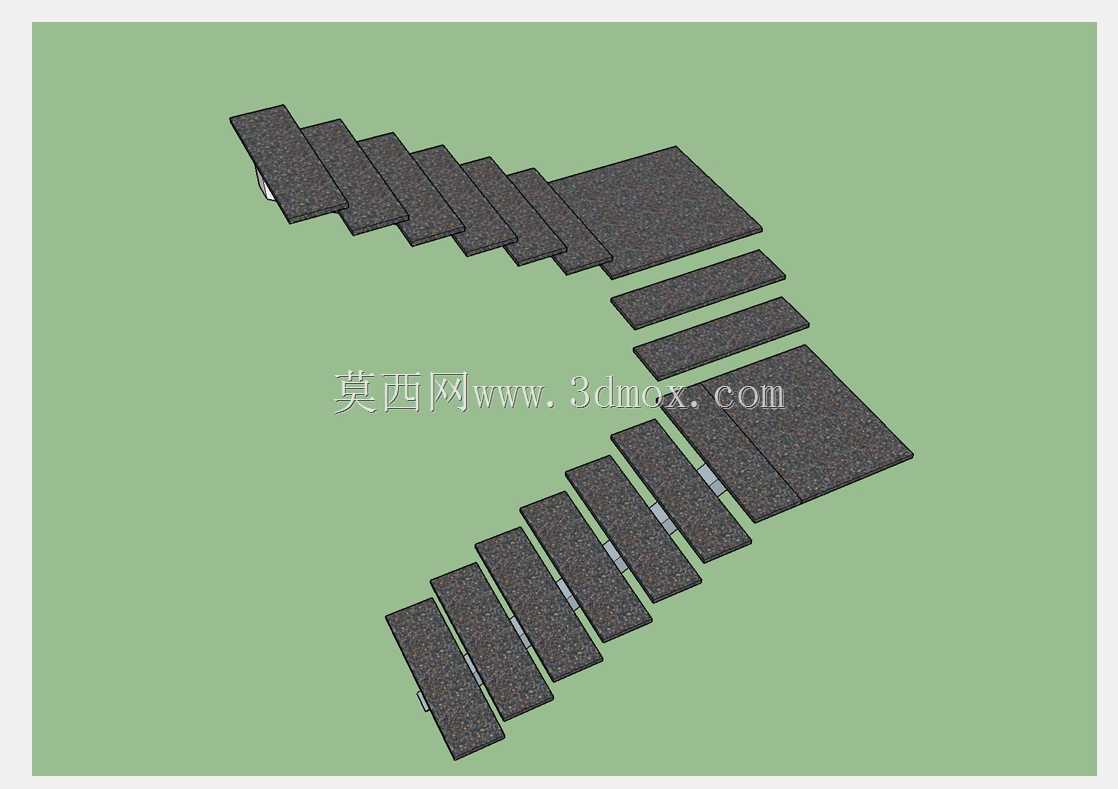

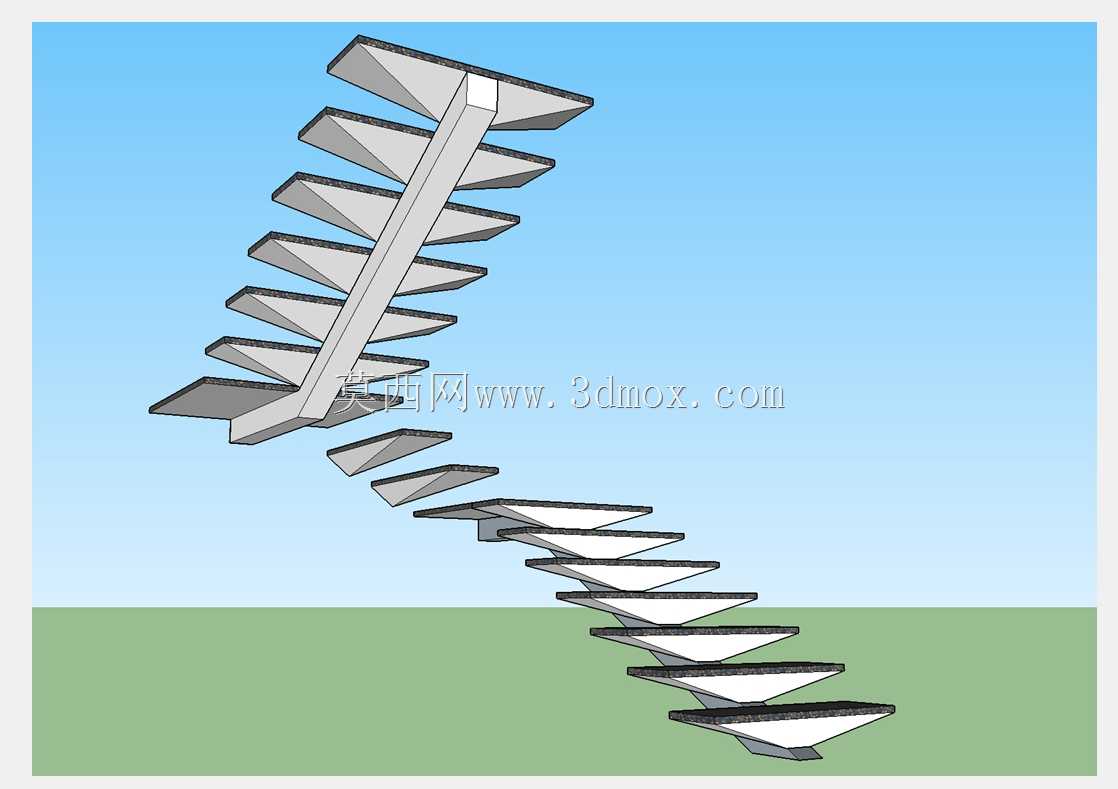

　　三维模型中各踏步板按实际装配关系排列，能够直接用于检查梯段走向、空间占比和节点衔接。工程深化时，可在此基础上补充立柱规格、踏步板厚、焊接节点、螺栓连接、扶手系统和表面处理方式，使方案从概念造型进一步转化为可加工、可安装的金属楼梯构件。
