径向辐条式浅型承托圆盘结构件

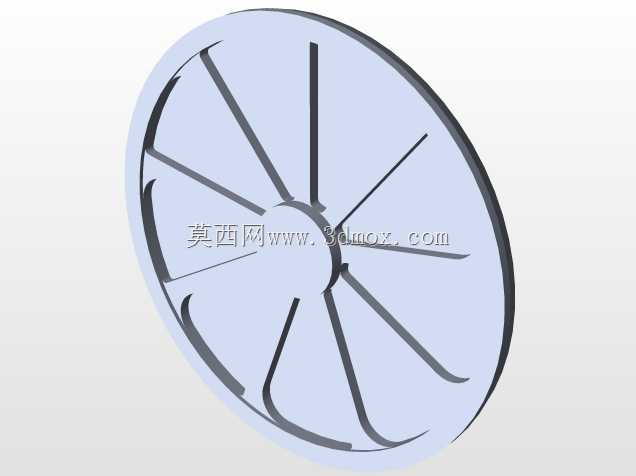

　　该盘体属于浅型圆盘类承托结构，整体以圆形外轮廓为基础，盘面并非采用整块封闭平板，而是通过中心凸台、外缘环带和多道径向辐条共同形成受力骨架。辐条从中心区域向外缘发散布置，条体之间留出较大的镂空区域，使零件在保持盘面覆盖范围的同时降低材料占用，也便于观察盘下空间或进行清洁、排屑。

　　从使用场景看，这类结构可用于轻型物料承托、工位临时放置、旋转台面衬盘或设备内部的分隔支撑件。若安装在手动工位上，盘面能够提供稳定的平面边界；若配合回转轴使用，中心凸台可作为定位基准，外缘环带则承担主要接触和限位作用。辐条之间的空隙不适合承载细小颗粒物料，但对块状件、工装件或外形尺寸较大的零部件较为友好。

　　结构设计上，盘体中心设置凸起圆环，既增强了中心区域刚度，也为轴套、紧固件或定位柱预留了配合位置。外缘采用连续环形边，能够提高圆盘抗扭和抗弯能力，避免薄板盘沿在受力后出现局部翘曲。径向辐条沿圆周方向分布，部分条体末端带有弯折或加宽过渡，这种处理可以分散辐条与外缘交接处的应力，减少尖角造成的应力集中。

　　外形边界方面，盘体直径是安装时的首要控制尺寸，外围需要预留足够旋转间隙，尤其在靠近机架、护罩或输送线侧边时，应保证盘缘不与固定件发生干涉。轴向高度主要由盘沿厚度和中心凸台高度决定，若作为平放承托件使用，底部支撑面需要保持平整；若作为旋转盘使用，则应校核中心孔或凸台与转轴的同轴度。

　　建模时可先绘制外圆和中心凸台轮廓，再以阵列方式生成辐条，并对辐条两端进行过渡处理。盘面的浅凹形态有利于限制被承托件向外滑移，但侧壁高度不宜理解为深槽容器，其围挡能力较弱，更偏向平面定位。厚度分配上，外缘环带和中心凸台应保留较高刚度，辐条截面可根据载荷方向调整宽度与厚度。实际工程应用中，若承受集中载荷，应在支撑点下方增加筋条或提高局部厚度；若以轻量化为主，则可继续扩大镂空区域，但需保证相邻辐条之间的跨度不会导致盘面明显变形。
