圆柱卡扣式通讯线缆固定夹结构

　　这类圆柱卡扣式固定件主要出现在通讯设备内部走线、机柜线束整理以及车载通讯模块装配场景中，作用是把成束的圆形线缆约束在指定路径上，避免线束在振动、检修拉扯或长期使用后发生位移、摩擦外皮。实际布线时，线束往往要沿钣金支架、设备侧壁或模块边缘通过，如果完全依赖扎带，后期维护拆线麻烦，扎带尾部还容易形成尖锐干涉；采用这种开口卡扣结构，可以在不拆下线束两端连接器的情况下，从侧向把线缆压入夹持腔，装配和返工都更方便。

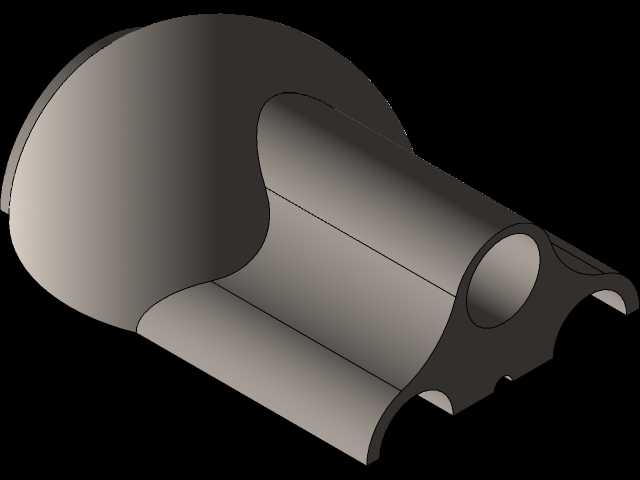

　　从结构上看，零件主体呈半包覆圆柱腔，内腔用于容纳线缆或小管径管线，外侧保留连续的圆弧壁面以保证夹持时受力均匀。开口位置不是简单直切，而是带有导入和收口特征：压入时线缆先接触入口斜面，迫使开口产生弹性变形，越过最大轮廓后进入内腔，开口回弹形成限位。这样的设计依赖材料本身的弹性，通常选用具备一定韧性和耐疲劳性的工程塑料，使卡扣在多次拆装后仍能保持夹持力。端部的小圆孔和侧边缺口则用于定位、穿装固定件或与相邻支架配合，防止卡扣自身沿线束轴向窜动。

　　建模时需要重点控制内腔直径、开口宽度和壁厚之间的关系。内腔过小会导致压入力过大，甚至夹伤线缆外皮；过大则线束固定不牢，设备振动时会出现晃动和异响。开口宽度应小于被夹持线缆的有效直径，但又要保证材料弹性变形范围内能够顺利装入。壁厚过薄会使卡扣强度不足、长期松弛，过厚则降低开口变形能力，装配手感变硬。外壁圆弧与安装边界之间也要留出避让空间，尤其在密集布线区域，相邻卡扣、连接器和钣金折边不能发生干涉。

　　该件的设计思路不是追求复杂造型，而是在有限空间内完成可靠夹持与快速装配。圆柱腔能够贴合圆形线束表面，增大接触面积，减少局部压痕；侧向开口提高了现场装配效率；端部定位孔则把柔性线束约束转化为明确的机械固定关系。在三维结构检查中，应结合线缆最小弯曲半径、线束外径公差以及安装面高度一起校核，而不是单独看零件外形。对于通讯设备这类线束多、维护频率高、空间紧凑的产品，这种小卡扣虽然单件结构简单，却直接影响走线稳定性、装配节拍和后期检修便利性。
