通讯设备安装固定支架结构设计

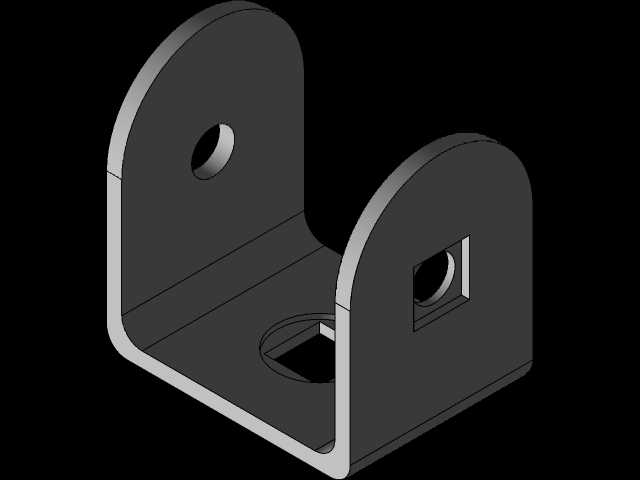

　　这套支架结构最初是为户外通讯终端的安装固定场景搭建的，现场施工时，设备需要依附墙面、杆体或者设备机柜侧壁完成挂载，既要保证长期受力不松动，也要给后续线缆穿接、角度微调留出操作空间，建模时先从安装边界倒推结构：两侧立板采用带圆角的耳板造型，顶部做半圆弧收边，既避免锐边在施工时划伤线缆外皮，也能让板材受力时的应力从直角拐角处分散开，减少长期风载、设备自重带来的应力集中风险。

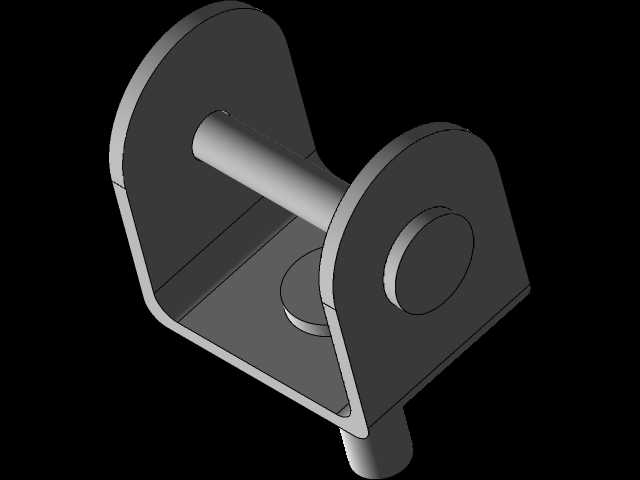

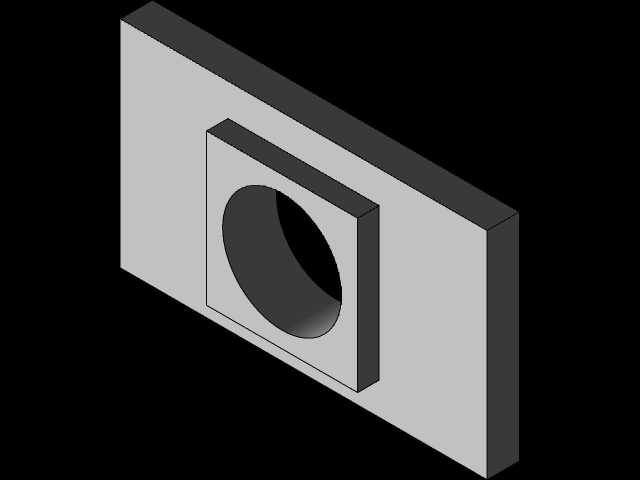

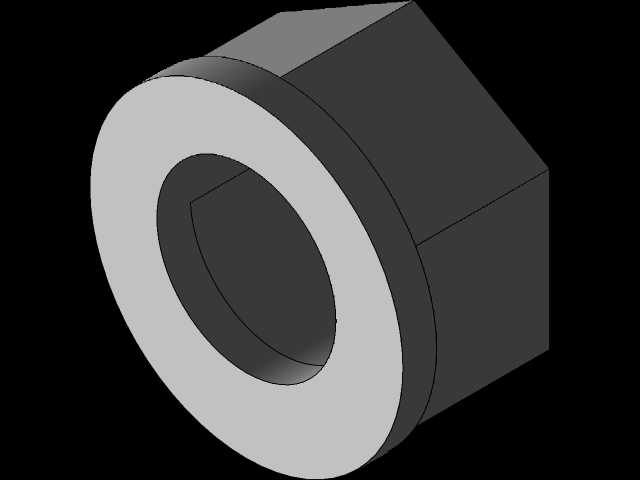

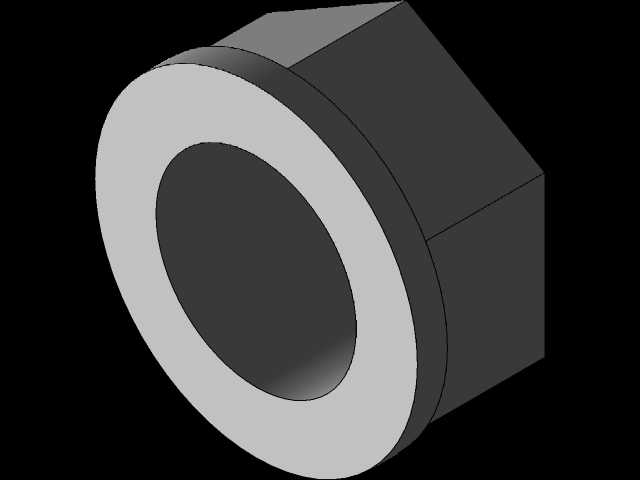

　　横向贯穿两侧立板的销轴是整套结构的核心铰接件，销轴两端和立板的同轴度在建模阶段就做了约束，装配后销轴可作为挂载设备的回转支点，部分需要调整俯仰朝向的通讯终端，可绕该销轴完成小角度角度调节，调整到位后再通过侧部锁止件固定，避免设备运行中出现角度偏移。支架底部设置带凸台的安装柱，凸台和底板一体成型，安装柱的外径匹配标准通讯设备的安装孔位，柱体中心预留紧固孔位，现场施工时可直接穿入螺栓完成设备和支架的锁附，不需要额外焊接转接件。

　　底板和两侧立板采用折弯一体成型的思路，在三维建模中保留了折弯圆角，还原钣金加工的实际工艺状态，避免出现直角拼接无法落地加工的问题。立板上的销轴孔和底部安装柱的位置公差在装配环境里做了干涉检查，保证销轴穿入后不会和下方挂载的设备壳体发生碰撞，两侧立板的间距根据常见通讯终端的挂载宽度设定，既不会因间距过窄夹伤设备外壳，也不会因跨距过大导致支架受载后出现侧向形变。

　　实际部署场景中，这类支架常被用在楼道弱电井、户外杆塔旁、机房机柜侧壁这类位置，支架背部的贴合面可适配平面墙面，也可搭配抱箍套件固定在圆柱形杆体上。结构设计时特意控制了整体外轮廓的突出尺寸，支架从安装面往外的延伸距离控制在较小范围，避免楼道内过往人员磕碰，也减少户外环境下迎风面的风阻载荷。底板下方伸出的定位柱在装配时可先卡入设备的定位孔，起到预定位作用，施工人员单人即可托举设备完成对位，不需要额外手扶对位，大幅降低高空作业的操作难度。

　　建模过程中对各配合面都做了贴合约束，销轴和立板孔的配合间隙参照常用铰接副的公差设定，既保证转动顺畅，也不会出现旷量过大的问题。立板的厚度、底板的折弯高度都按照挂载设备的自重载荷做了结构补强，在保证整体轻量化的前提下，满足长期挂载的强度要求，不会出现长期使用后板材弯曲变形的情况。
