双万向节传动轴传动机构三维设计

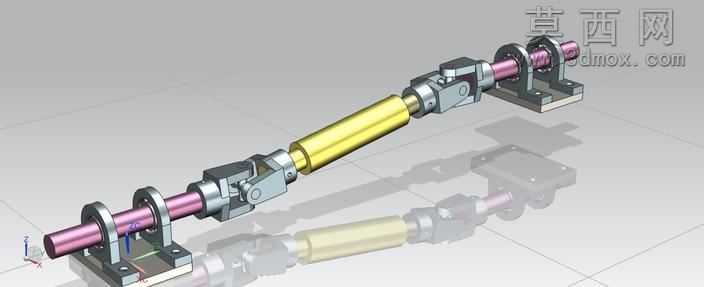

本作品为双万向节组合式传动轴传动装配结构，采用三维建模软件完成全参数化设计，建模过程严格遵循机械设计规范，对每一个零部件的尺寸参数、配合关系都进行了精准定义，确保模型可直接用于后续的结构校核、运动分析与工程图导出。模型整体由两端支撑轴承座、十字轴万向节、中间伸缩传动轴、端部连接轴段等核心部件组成，建模阶段先从单个零件的特征构建入手，对十字轴的轴颈结构、万向节叉的叉耳定位孔、轴承座的安装孔位与支撑弧面、花键伸缩轴的齿形配合段都做了精细化的特征处理，避免出现非参的碎面与重合干涉问题。材质渲染阶段，针对不同部件的实际应用材质做了区分设置：金属轴类部件采用抛光金属材质，还原钢制传动轴的金属光泽与表面质感；万向节的铰接配合部位采用哑光合金材质，体现铰接部件的加工质感；两端的支撑轴承座采用铸铁哑光材质，搭配安装底板的金属安装面质感，中间的伸缩轴护套采用亮面金属镀层材质，通过不同材质的粗糙度、反光度参数调整，让整体装配体的渲染效果层次分明，清晰区分不同功能的部件结构。结构设计上采用双万向节串联布置的形式，可有效补偿两轴之间的角度偏移与轴向位移，中间的伸缩轴段采用花键配合结构，能够适配传动过程中的轴向长度变化，两端的轴承座采用立式支撑结构，预留了标准安装孔位，可直接模拟实际工况下的固定安装状态。设计过程中同步完成了运动学仿真的前置约束设置，对万向节的十字轴铰接副、轴承座的转动副、伸缩轴的滑动副都添加了符合实际运动逻辑的配合约束，可直接驱动模型完成连续转动仿真，验证传动过程中的角速度传递特性、铰接部位的运动行程是否存在干涉，直观展现万向节传动轴的工作原理与运动状态，整个装配体的配合间隙控制合理，既保证了运动仿真的流畅性，也还原了实际机械结构的装配精度要求，可作为机械原理教学、传动结构设计参考的数字化三维模型素材。
