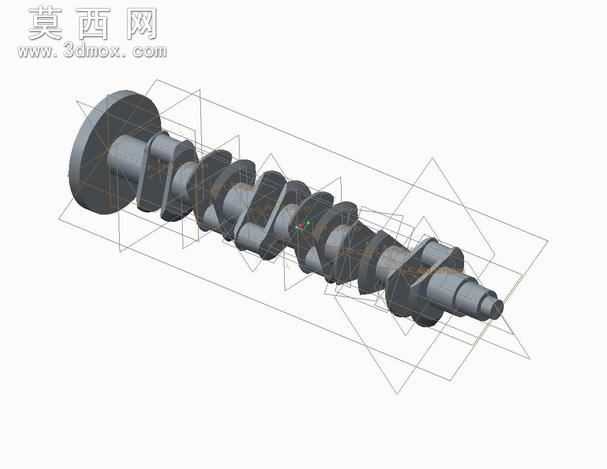

多缸发动机曲轴组装配重三维结构设计

本作品为多缸发动机配套曲轴的三维结构设计，建模阶段围绕曲轴的实际工作工况展开，首先梳理曲轴的核心功能逻辑：作为动力系统中将活塞往复直线运动转化为旋转扭矩输出的核心部件，其结构精度直接决定动力总成的运行稳定性与使用寿命。建模过程中首先完成主轴颈、连杆轴颈的基准轴定位，严格按照多缸机的点火间隔角排布各曲拐的相对角度，确保各缸做功行程的扭矩输出能够均匀叠加，避免动力输出出现突兀的波动。针对曲轴的配重结构，建模时逐一匹配每个曲拐对应的平衡重块轮廓，通过调整平衡重的外形弧度与质量分布参数，抵消曲拐与连杆组件旋转时产生的离心惯性力，以及活塞往复运动带来的一阶、二阶往复惯性力，从结构层面降低发动机运行时的整机振动水平。模型完整还原了曲轴的各段结构细节：包括前端的皮带轮安装轴段、油封配合轴颈、正时机构安装定位结构，后端的飞轮连接法兰、油封配合面，以及各主轴颈与连杆轴颈之间的过渡圆角结构，所有过渡位置均按照机械加工工艺要求设置合理的圆角半径，避免应力集中导致的曲轴疲劳断裂风险。材质设定阶段，针对曲轴的工作特性匹配对应的材质参数，模拟锻钢材质的金属质感，对轴颈工作表面设置高光洁度的磨削面材质效果，平衡重非加工面设置锻造毛坯的粗糙质感，通过材质区分清晰展现曲轴不同部位的加工工艺差异。组装配重设计环节，充分考虑曲轴与周边组件的装配匹配关系，预留了主轴瓦、连杆瓦的安装配合间隙，定位了曲轴轴向止推面的位置，确保曲轴装入缸体后能够实现稳定的径向支撑与轴向限位，整体模型结构完整，各部分尺寸符合动力零部件的设计规范，可用于发动机结构教学、装配模拟以及相关零部件的设计参考。
