本田Bobber复古巡航摩托车整车结构

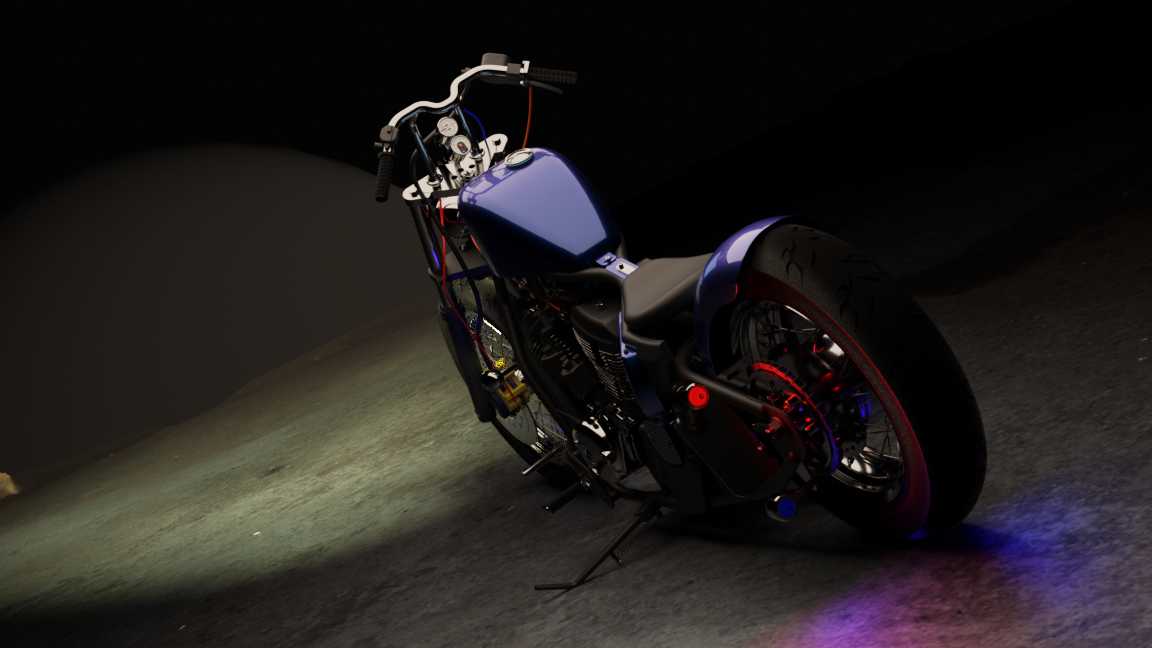

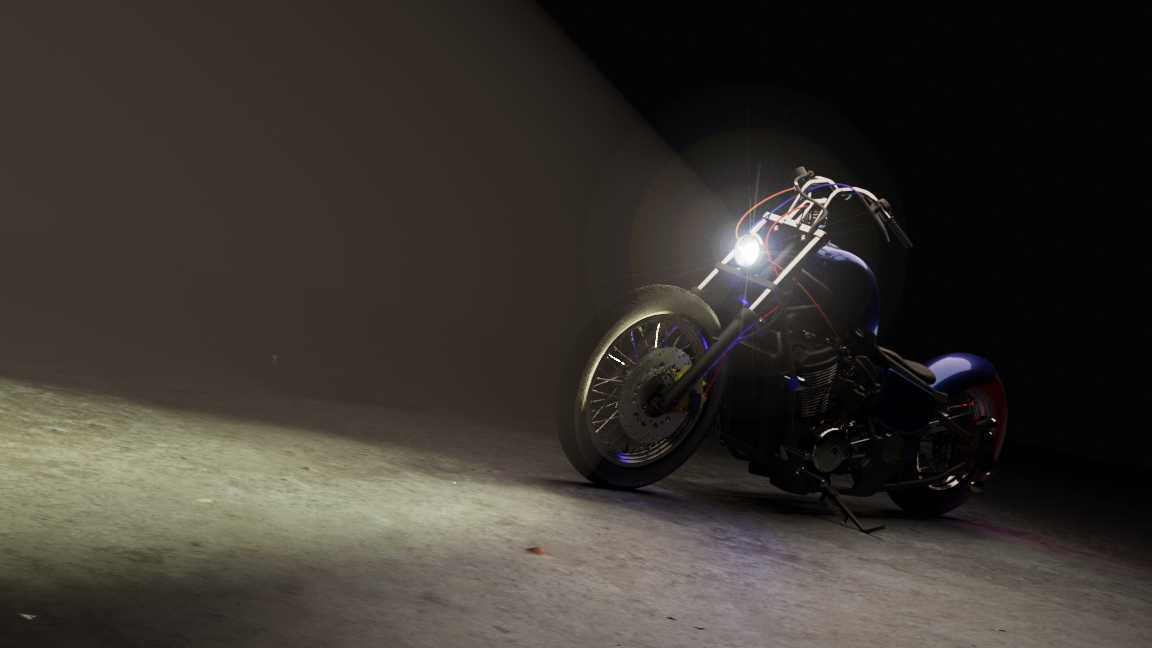

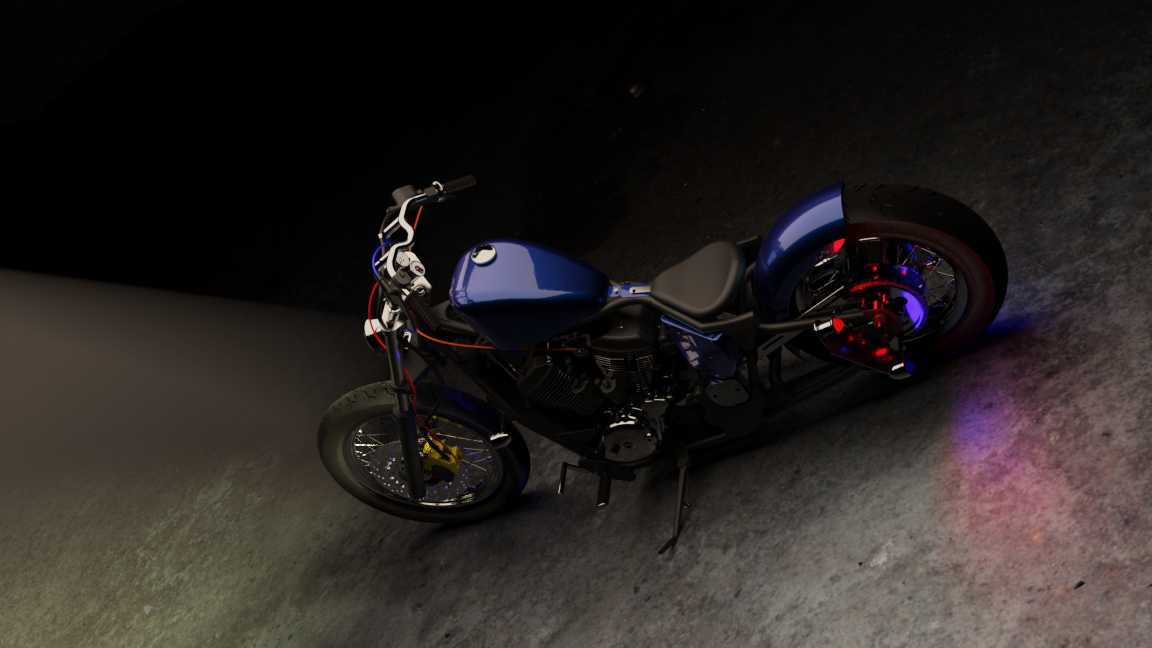

　　这款Bobber风格两轮机车的三维结构搭建，核心围绕复古定制巡航车的改装逻辑展开，不同于量产街车追求全包覆整流罩与高转速动力取向的设计思路，整车刻意弱化冗余外覆盖件，将单座薄垫、外露钢管车架、短尾后轮布局作为视觉与结构重心，所有机械部件尽可能直接呈现金属与管线的原始排布状态。

　　从实际使用场景来看，这类车型主要面向城市休闲巡航、短途个性出行与定制机车展示场景，不需要兼顾长途载物与双人乘坐需求，因此结构设计上优先压低整车坐姿：车把采用高抬弯把设计，骑手乘坐时手臂自然上抬，脚踏位置相对靠前，腿部呈舒展前伸姿态，长时间低速巡航时腰腹与手臂不会保持紧绷的战斗姿态。车架部分采用双管摇篮式结构，主梁从车头转向柱位置向后延伸，直接衔接单座下方的后减震安装位，发动机整体悬挂在车架摇篮区间内，曲轴箱与车架下梁保持足够离地间隙，避免过减速带或倾斜过弯时油底壳剐蹭路面。

　　动力单元采用V型双缸布局，缸体表面的散热鳍片、侧置气门室盖、底部机油放油螺栓都做了独立结构还原，化油器安装在两缸之间的V型夹角内，油门拉线、离合拉线从车把位置沿车架主梁内侧走线，管线弯折半径预留充足，不会出现转向打死时拉线被拉扯卡滞的问题。前后轮均采用宽幅辐条轮毂，前轮搭配单碟刹车盘与对向卡钳，后轮采用鼓刹结构匹配Bobber复古定位，后轮轮胎宽度明显大于前轮，大接地面积在低速直线行驶时能提供更好的行驶稳定性，后轮侧边的传动链条、链轮与后摇臂铰接位置的装配间隙都按照实车装配公差还原，后摇臂转轴与后轮轴的同轴度公差控制在合理区间，避免传动运转时链条出现异常跳齿。

　　外形边界方面，整车长度控制在2.2米左右，轴距约1.5米，座高仅700毫米上下，整车干重控制在220公斤级别，最小离地间隙大于120毫米，转向柱预留的左右转向角度各约35度，整车最大倾斜角度可达到35度仍不会磨到脚踏与排气前段。燃油箱采用窄长水滴造型，容量约12升，安装在车架主梁上方，油箱底部与缸盖之间预留20毫米以上散热间隙，避免发动机长时间运转后热量直接传导至油箱内部。座椅为单座薄皮质坐垫，直接固定在后车架上方，坐垫后方没有多余尾架与挡泥板延伸段，后轮上方仅保留短小的复古挡泥板，完全贴合Bobber车型极简短尾的设计特征。前减震为正置伸缩套筒结构，减震行程约120毫米，能够过滤城市铺装路面的细碎颠簸，车头圆形大灯、左右转向灯与手把控制按键的安装位置都符合常规机车操控逻辑，所有外露螺栓、走线卡扣、排气前段的弯折角度都按照实车装配关系完成匹配，可直接用于机车改装结构验证、展示场景装配推演与定制部件的安装位校核。
