复古定制巡航摩托车整车结构设计

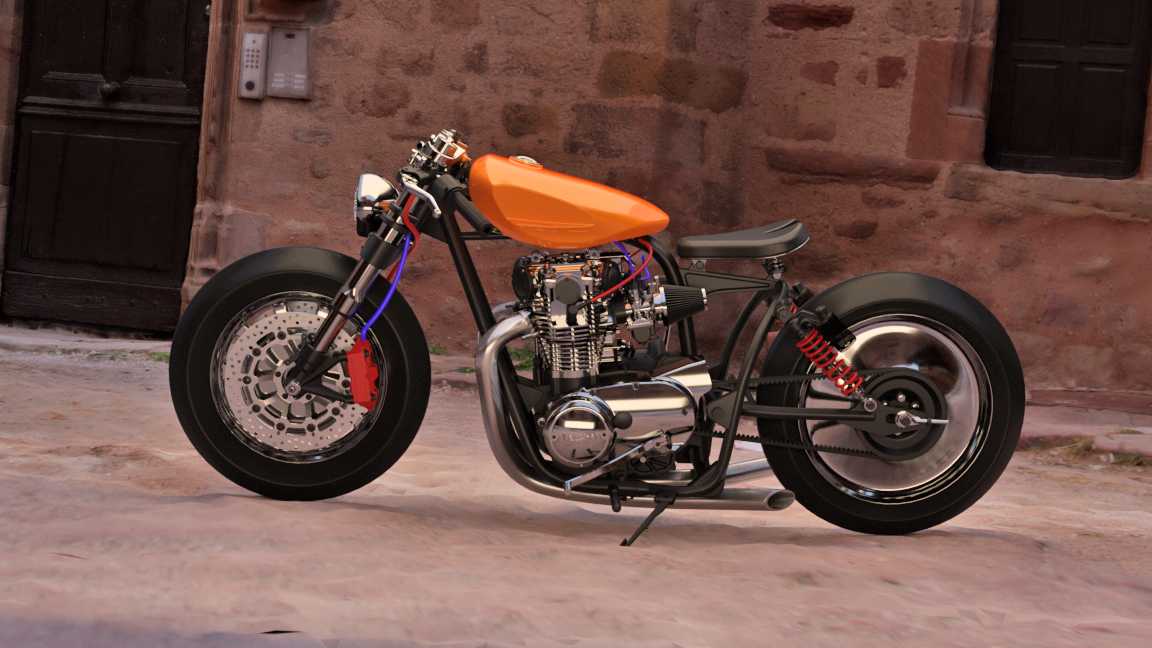

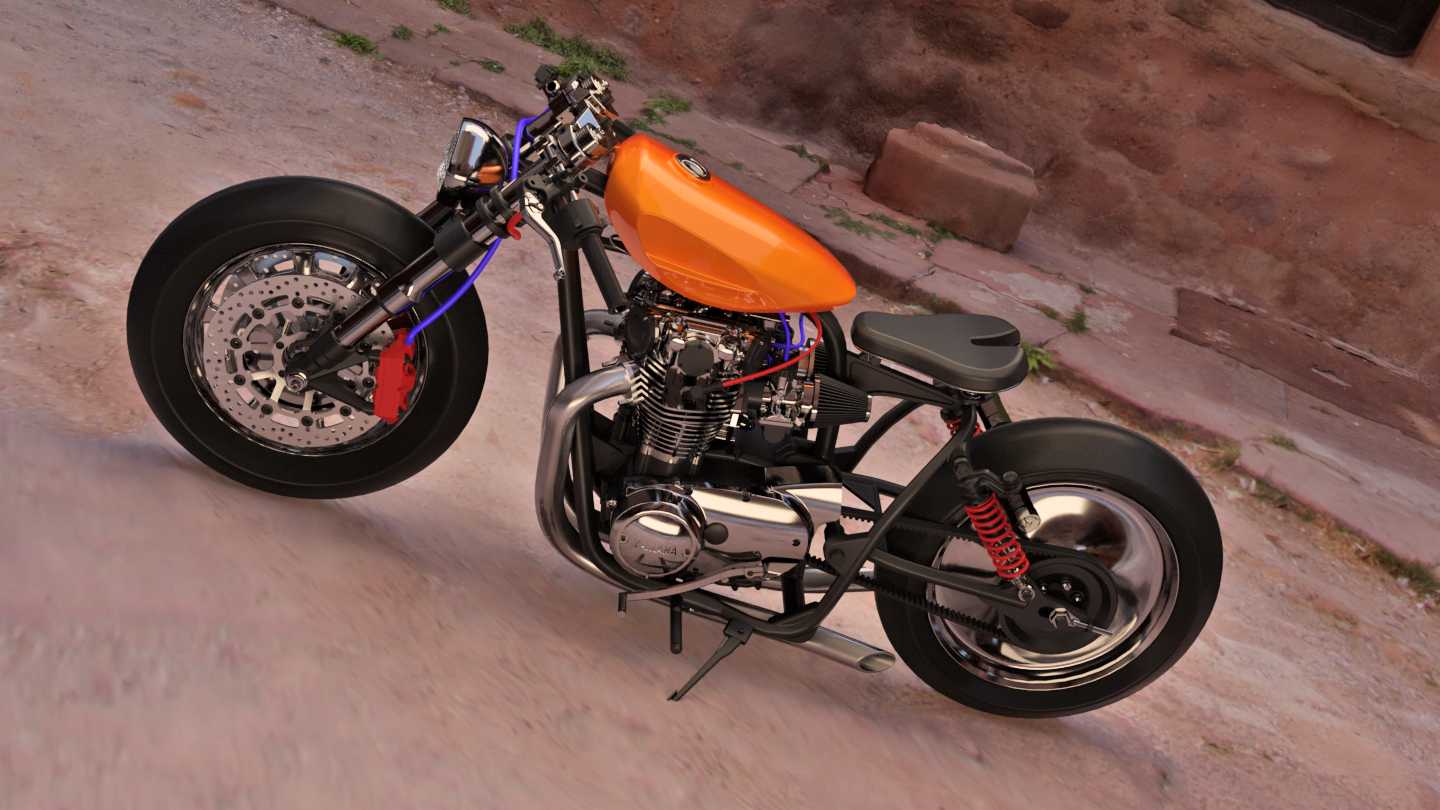

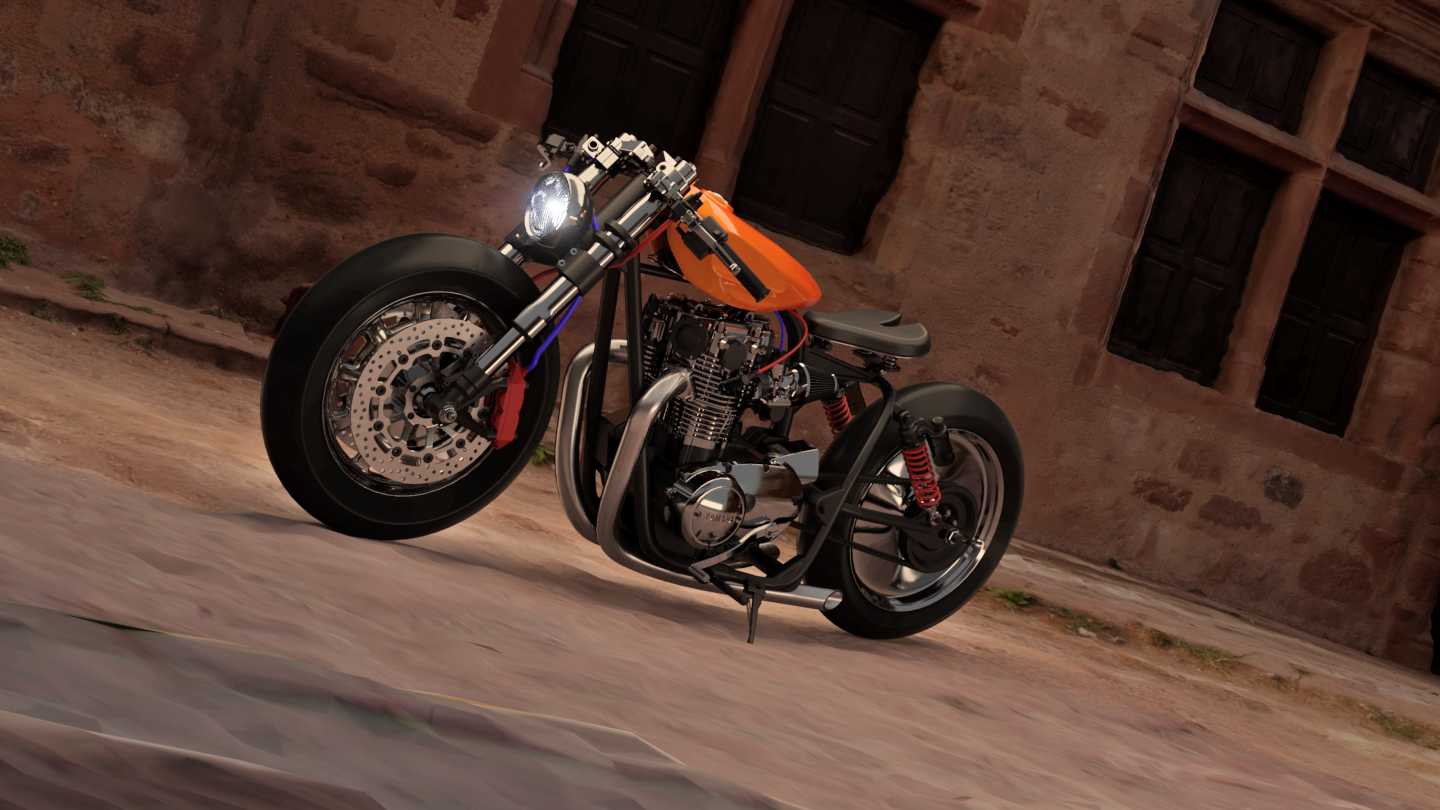

　　这套三维作品围绕复古定制巡航摩托车展开，建模过程中先从整车姿态入手，再逐层拆解车架、动力总成、行走系统与外观覆盖件之间的装配关系。整车采用低趴长轴距布局，前轮大直径辐条轮与后置短尾造型形成明显的Bobber风格，车把高度、座椅位置和脚踏三角经过反复调整，保证直立放松的骑行姿态，同时避免转向时手部与油箱、线束发生干涉。

　　车架部分以双管摇篮式结构为基础，主梁从车头方向延伸至发动机两侧，下部弯管托住曲轴箱，既承担动力总成的悬载载荷，也为排气前段留出避让空间。前悬架使用正置伸缩前叉，叉管长度与前伸角经过匹配，重点控制低速转向手感和直线行驶稳定性；后段采用双弹簧阻尼器布置，减震器上端与车架尾部连接，下端固定在后摇臂铰接附近，建模时需要核对减震行程、链条张紧范围和后轮跳动极限。

　　发动机区域是整车结构校核的核心。V型双缸的缸体、缸盖、散热鳍片、气门室盖和曲轴箱按照实际装配层级搭建，空滤、节气门、油管与线束沿车架上管走线，避免靠近高温排气。排气系统从发动机前侧引出，前段弯管经过车架与发动机之间的狭窄间隙，随后汇入低位侧排消音器；设计时不仅要关注曲面连续性，还要预留隔热罩安装面，并检查满舵转向、悬架压缩状态下是否与轮胎或护板碰撞。

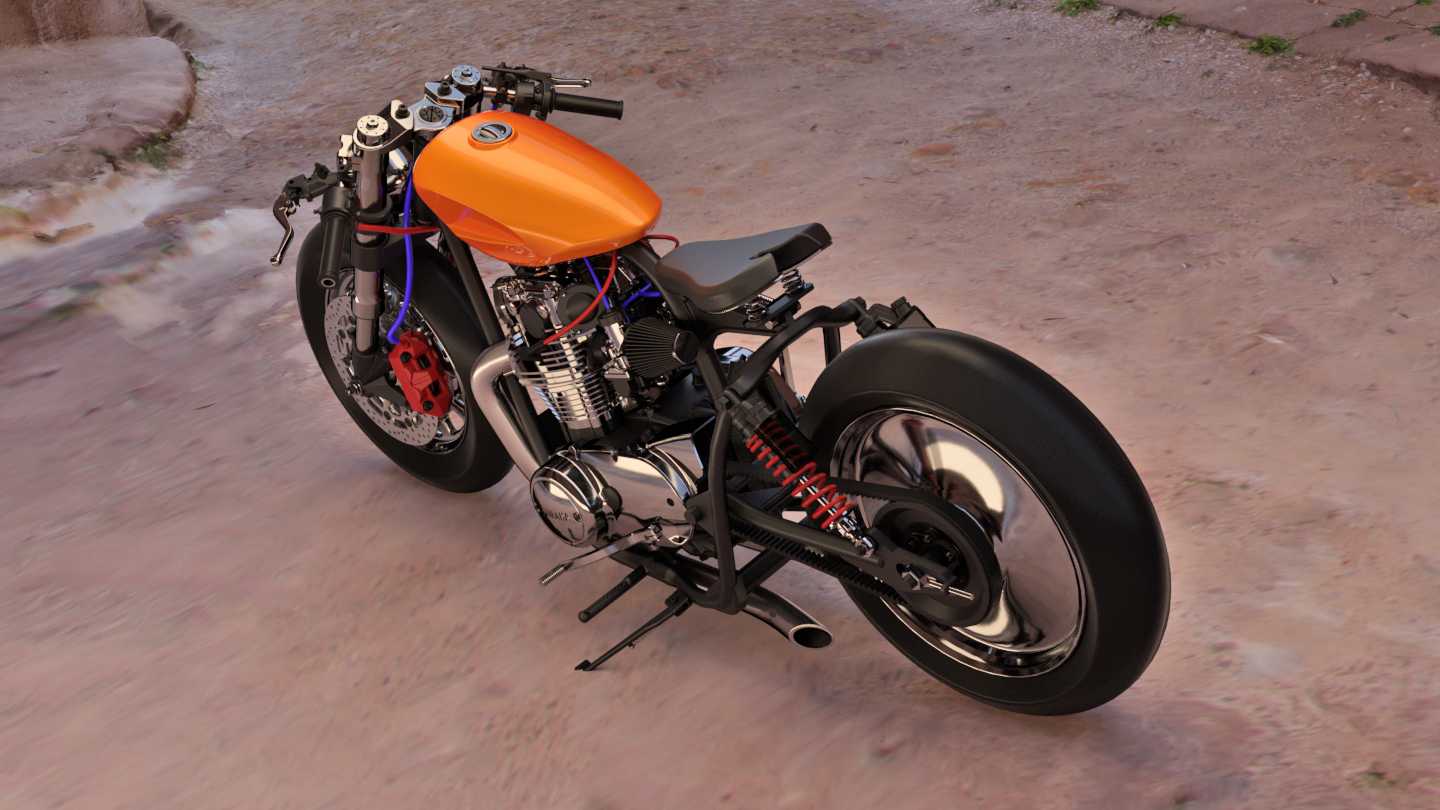

　　行走系统中，前轮集成碟刹盘、卡钳、轮毂、轮胎和辐条结构，轮胎外径、胎宽与前挡泥板弧度相互约束；后轮配合宽胎、链条、链轮和后摇臂，承担驱动与姿态展示双重作用。油箱采用窄长水滴形曲面，容量区域集中在车架主梁上方，下部预留油泵和油位传感器安装空间；单人薄坐垫贴合尾架线条，后挡泥板缩短，尾灯与转向灯采用小型化布置。

　　在实际应用场景中，这类模型可用于定制车方案评审、改装件开发、展览展示以及装配干涉检查。设计时需要把外形尺寸与安装边界同时纳入：整车长度受前叉倾角和后轮位置影响，宽度主要由手把、发动机护盖和排气决定，高度则与车把、座椅及前灯位置相关。车头圆形大灯、短款仪表、侧置后视镜和裸露机械部件共同强化复古质感，但灯体支架、仪表固定座和线束接插件仍需保留可靠安装点。

　　从工程视角看，作品不只是外观曲面复刻，更重要的是呈现摩托车各系统之间的空间逻辑：发动机悬置点决定车架受力路径，摇臂铰接点影响传动链条角度，排气走向受热源和离地间隙双重限制，轮胎跳动边界则决定挡泥板、链条护罩与尾架的最终位置。通过完整建模，可以在方案阶段发现装配冲突、维修空间不足和运动干涉问题，为后续零部件细化、焊接夹具设计以及改装样车制作提供直观依据。
