可调式活口扳手手动五金工具结构

　　活口扳手是设备装配、管线检修和日常机械维护中使用频率很高的手动夹持工具，核心价值在于通过活动钳口改变开口宽度，从而适配不同规格的六角螺母、螺栓头和方形紧固件。现场作业时，操作者不需要携带多把固定开口扳手，只需转动蜗杆调节钳口间距，即可完成常见紧固件的拧紧或松开。该结构在机修工位、水暖安装、电气柜装配、模具维护以及小型设备调试中都比较常见，尤其适合紧固件规格不固定、空间受限但扭矩需求中等的作业场景。

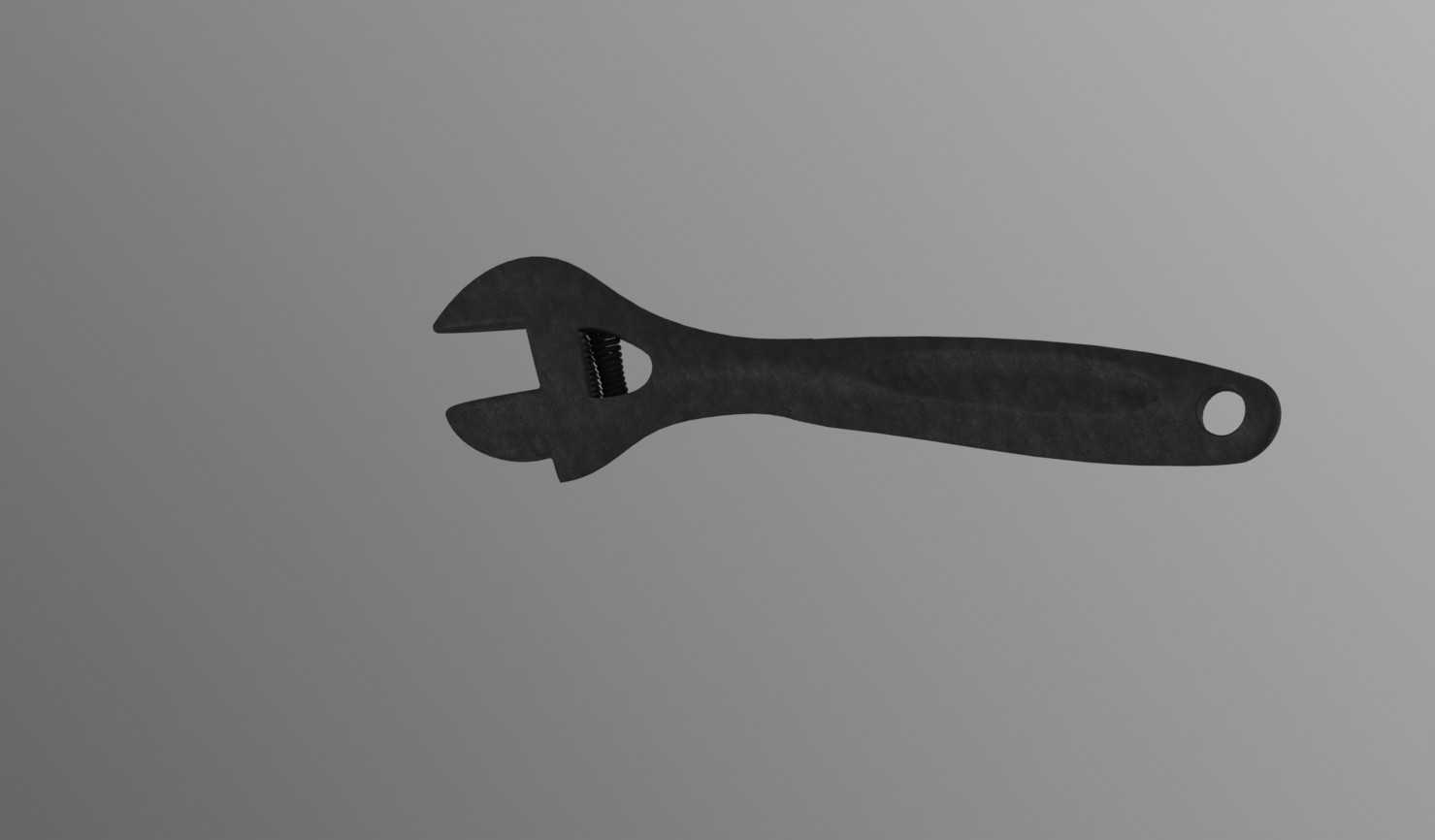

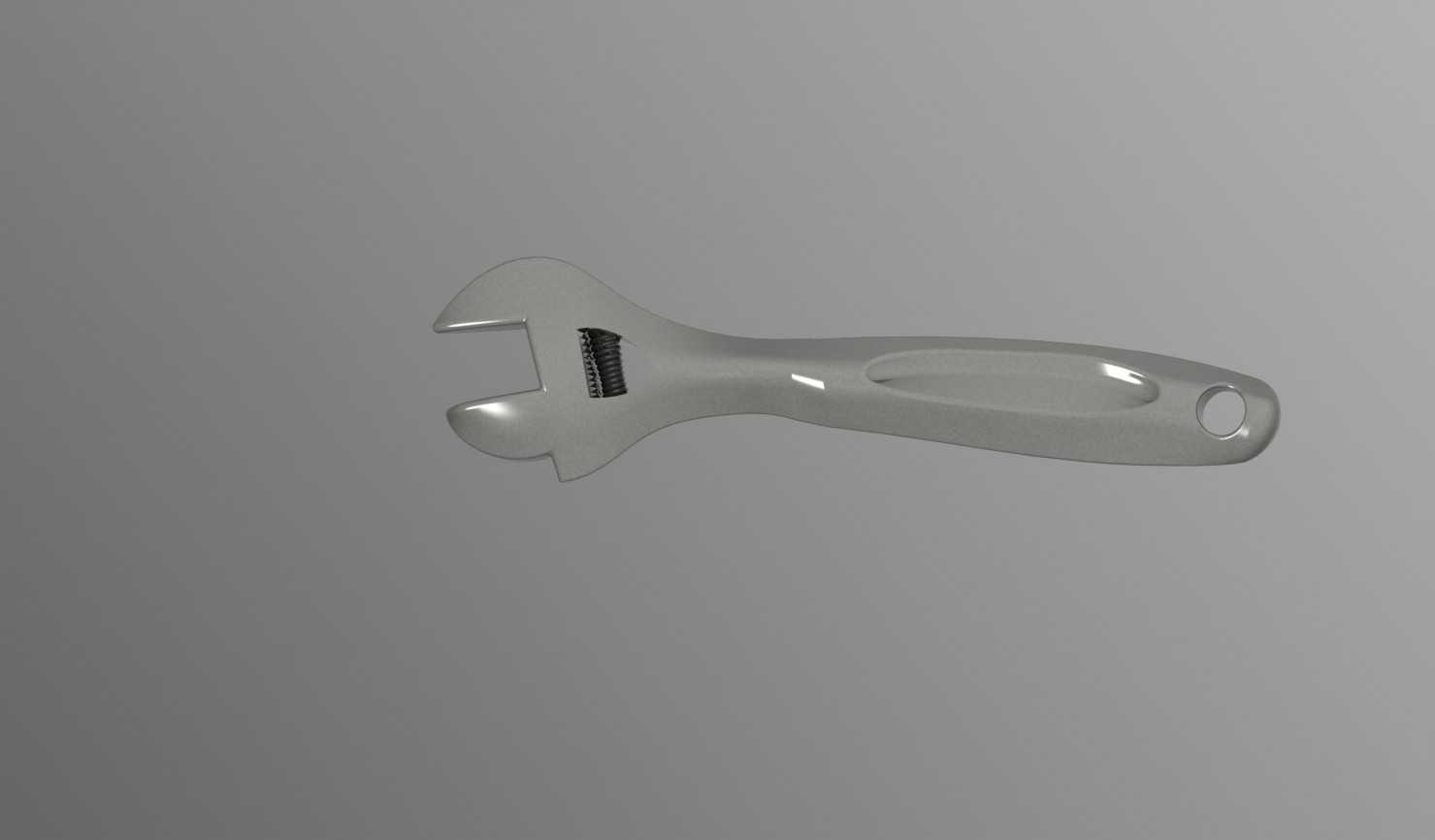

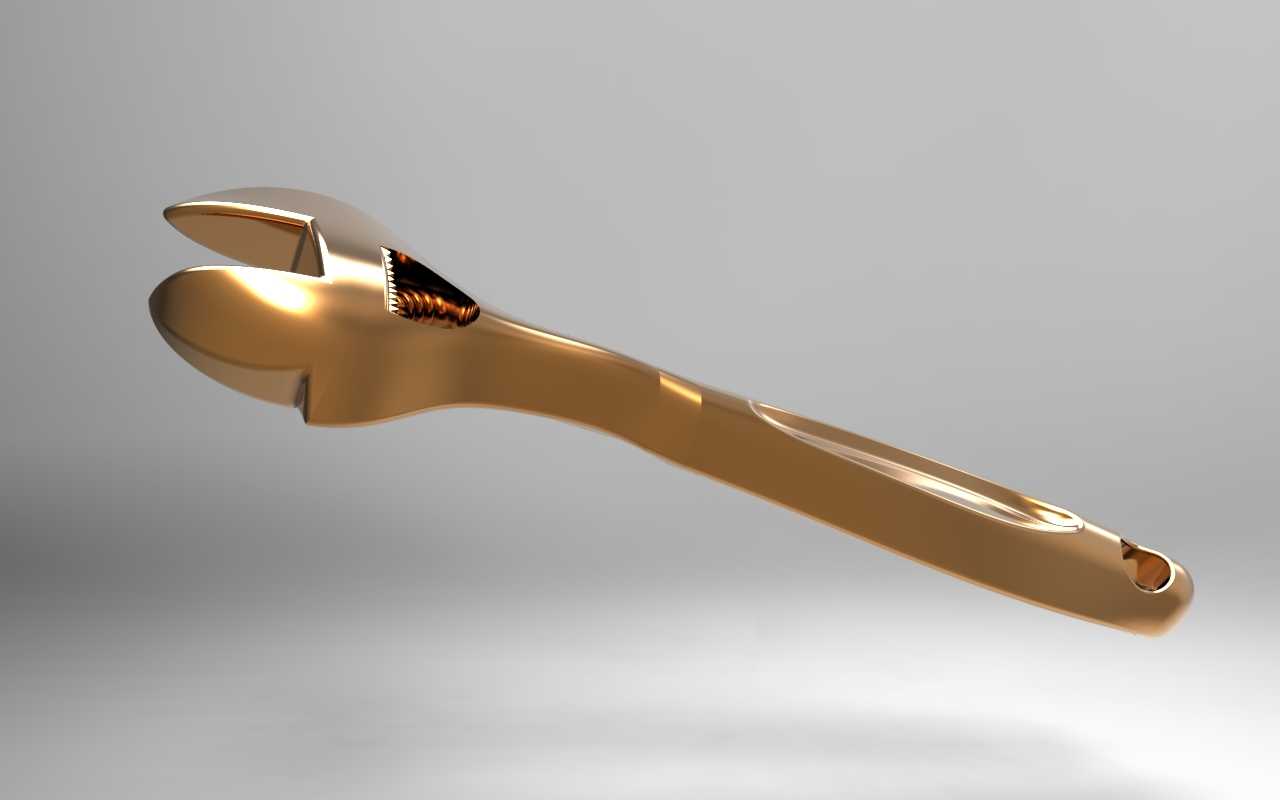

　　模型整体按照典型活口扳手形态建立，头部由固定钳口、活动钳口、调节蜗杆和本体导向槽组成，手柄部分采用连续过渡的长条形结构。固定钳口与扳手本体为一体受力区域，承担主要弯矩；活动钳口沿头部导轨方向平移，齿纹与蜗杆啮合，旋转蜗杆时可推动钳口开合。钳口夹持面保留平直咬合区域，用于贴合螺母两侧平面，减少打滑风险。头部开口方向与手柄轴线形成适当夹角，使操作者在转动扳手时能够获得较顺手的力臂，并在有限空间内通过反复翻转实现连续扳动。

　　手柄末端设置挂孔，便于工具在工位看板、工具车或维修包内悬挂收纳。手柄截面并非简单等厚平板，而是沿握持区域进行宽窄和厚度过渡，靠近头部的位置保留较高强度，中段贴合手掌施力，尾部通过圆角收束，避免边缘应力集中。外形曲面在建模时需要重点处理头部与手柄的衔接圆角、活动块与本体的配合间隙，以及蜗杆齿纹与活动钳口齿条的啮合关系。若用于结构展示，可将活动钳口和蜗杆设置为独立零件，体现开口调节过程；若用于加工或装配验证，则应进一步标注钳口最大开度、头部厚度、手柄长度和关键配合公差。

　　从安装边界看，这类工具不依赖外部动力源，也没有固定安装接口，其外部轮廓主要决定工具能否进入狭窄维修位置。头部厚度影响螺母周围的轴向间隙，开口深度决定可夹持紧固件的尺寸范围，手柄长度则直接关系到手动扭矩输出。设计时不能单纯加长手柄追求力矩，还要考虑头部夹持面的承载能力、活动块导向长度以及蜗杆自锁可靠性。导向段过短会使活动钳口在受力时偏摆，齿纹配合过松则容易出现开口滑移。合理的结构应在轻量化握持和高强度传力之间取得平衡，使扳手在常规维修载荷下保持钳口贴合稳定、调节顺畅，并能长期承受反复冲击式扳动。
