槽钢三角焊接承重支架结构设计

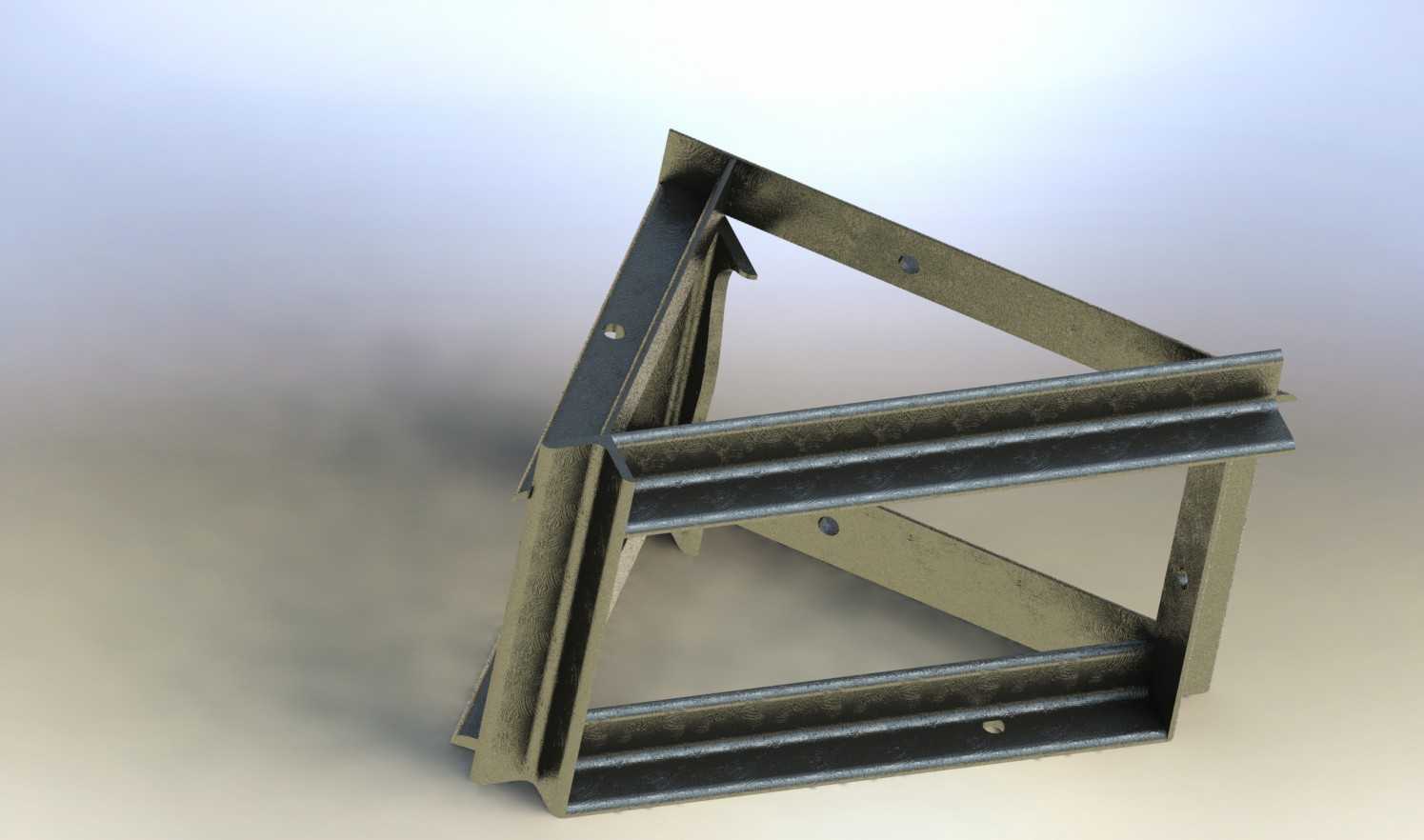

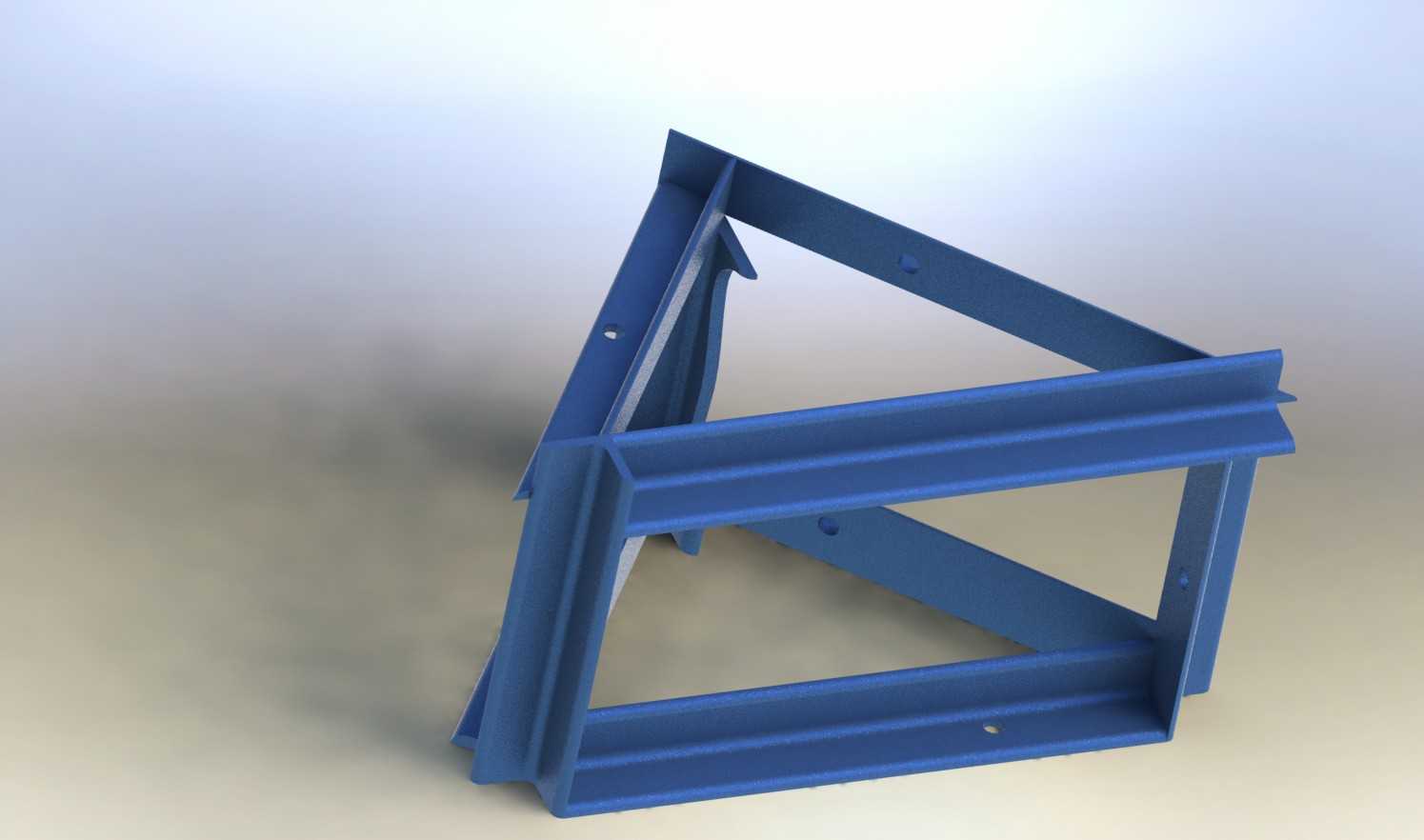

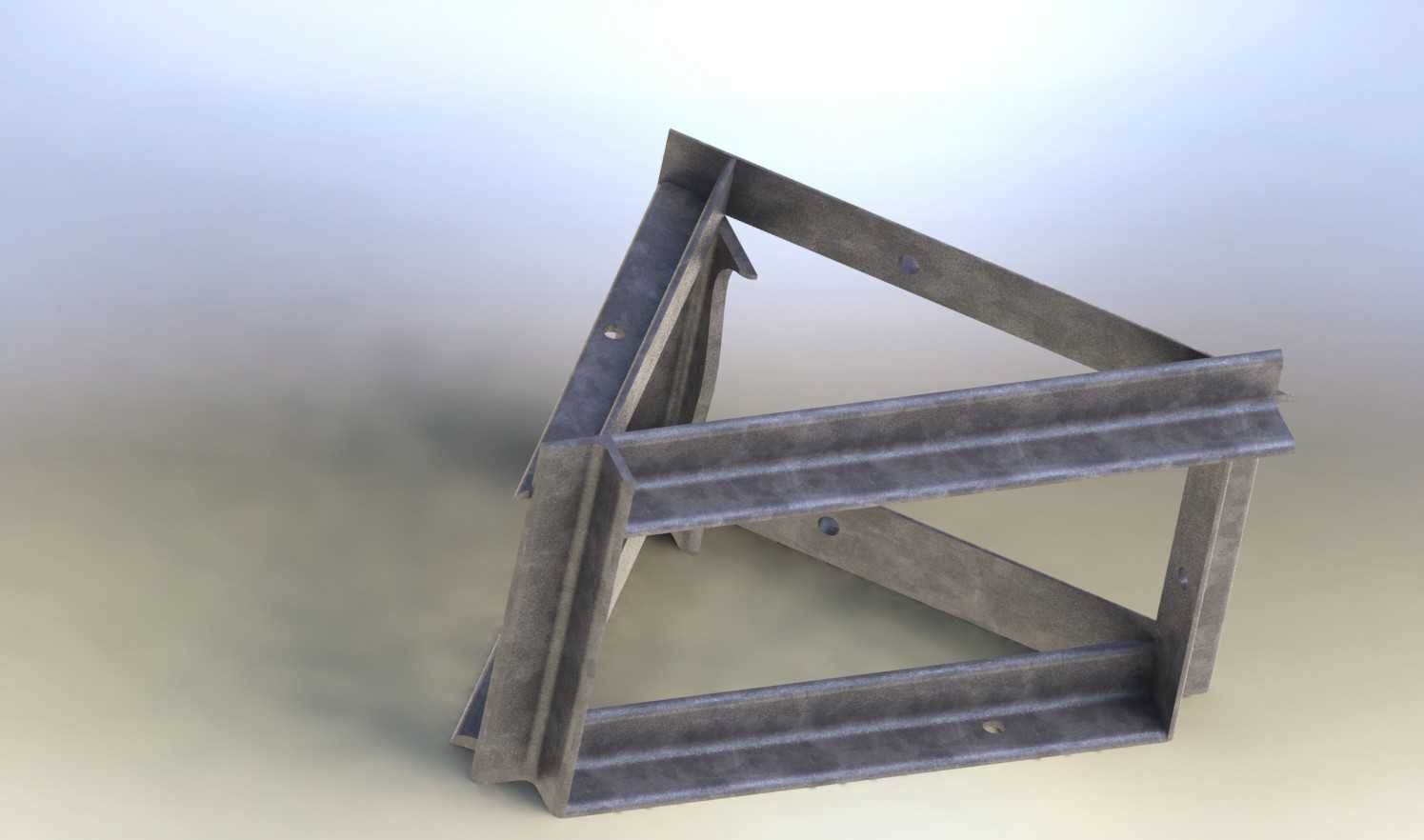

　　这套三角构型的槽钢焊接承重支架，在车间非标工装、设备侧边承托、管线桥架临时支撑以及小型机组底座加固场景中使用频率很高。结构选用标准槽钢作为主受力杆件，三根长槽钢沿三角形空间轮廓排布，相邻杆件端部采用贴合切口后满焊固定，杆件之间额外增设斜向槽钢撑杆，把原本开放式的三角框架分割成多个稳定的三角形受力单元，从根源上避免框架受侧向载荷时出现平行四边形形变。

　　从受力逻辑来看，支架顶部水平布置的双槽钢形成平直承托面，可直接贴合设备底板、输送线侧梁或者重型管廊的下沿，竖向槽钢承担竖直方向的压载，斜向撑杆同时承受拉力与压力，当承托面受到偏载冲击时，载荷会沿槽钢腹板快速传递到各个焊接节点，再分散到整组框架，不会让单一焊缝长期集中受力。槽钢本身的C型截面具备良好的抗弯模量，腹板两侧的翼缘既能提升杆件抗扭能力，也为后续安装固定提供了天然的贴合基准面。

　　建模过程中先按实际选型的槽钢规格绘制截面草图，沿三维空间路径扫掠生成每根杆件实体，再根据相邻杆件的相交角度做端部切角处理，保证对接面完全贴合，没有虚接缝隙；框架上预留的安装孔位全部对应槽钢翼缘的平整区域，孔边距离焊缝保留足够的操作空间，既方便现场穿装螺栓固定上部设备，也能在支架底部通过膨胀螺栓和地面预埋件锁紧。整体外轮廓按照三角形稳定布局收拢，占地面积小，在狭窄的设备间隙里也能布置，安装边界不需要额外预留大范围操作空间，焊接作业时可先在工装平台上点固定位，校验整体对角线尺寸、承托面平面度之后再完成连续焊缝，有效控制焊接热变形。

　　这类支架没有复杂的机加工工序，全部构件均可采用常规型材切割下料，制造成本低、承载冗余度高，面对现场临时改孔、增补撑杆的调整需求时，也可以直接在现有框架上补焊型材，适配不同的工位承重要求。
