L型直角推入式气动软管快插弯头

　　这款L型直角推入式快插接头主要面向气动控制回路、自动化生产线气路排布以及小型气动执行元件的终端连接场景，在轻工包装、电子装配、机床辅机等需要密集布管的设备上使用频率很高。接头一端采用G1/4圆柱管螺纹，用于拧入阀岛、气缸气口或气动集成块；另一端为φ4mm软管快插口，适配外径4毫米的PU、尼龙等气动软管，90度转向结构能让软管贴近安装面引出，有效节省垂直方向空间，避免直管接头在狭窄腔体内与周边钣金、护罩发生干涉。

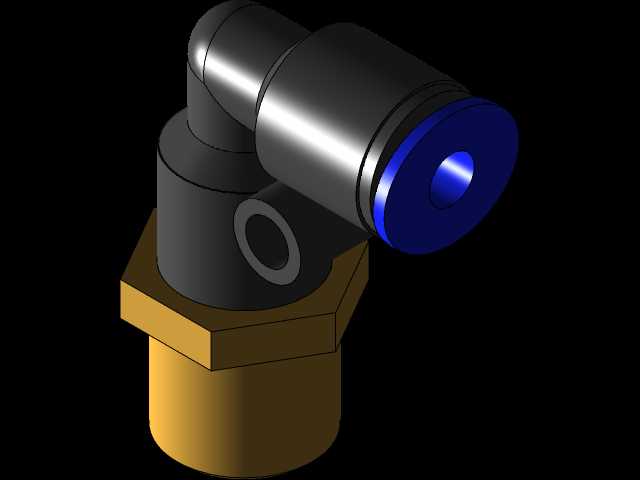

　　从结构上看，接头下部为黄铜材质的六角螺纹段，既保证与基体螺纹连接时的密封与强度，又方便用扳手施加拧紧力矩；上部黑色本体容纳卡箍、释放环与导向通道，端部蓝色压环为快插释放结构，插管时软管直接推入即可自动锁紧，拆卸时按压压环便能顺利拔出，无需额外工具。建模时需要重点还原内部阶梯孔、卡爪环槽、O型圈槽以及六角面与圆柱段的过渡关系，这些细节直接决定装配干涉检查和密封判断是否可靠。

　　实际选型中，直角弯头常用于气缸侧向气口、电磁阀并排安装位置以及走线槽边缘，软管从水平方向引出后可顺势固定，减少急弯造成的通流截面收缩。安装边界方面，要预留六角扳手的操作空间，压环周围留出手指按压和软管插拔的行程；螺纹端按规范缠绕生料带或配合密封垫，避免过紧顶裂阀块。整体外形紧凑，金属与塑料件分层清晰，三维结构完整表达了螺纹连接、快插锁紧和直角转向三部分的配合关系，可用于气路设计校核、接头选型比对以及设备布管演示。
