6mm软管推入式气动球阀快插接头

　　这款接头面向气动系统中软管支路的通断控制，把球阀阀体与两端快插接口整合在一个紧凑块体里，常见于自动化产线气路分配、夹具控制回路、小型气动工具接驳以及设备维护时需要临时切断气源的点位。现场布线时，工人不需要额外缠绕生料带或拧螺纹，软管插入到位后由卡爪和密封圈自动锁定，拔管时按压释放环即可脱开，这让产线改造、工位调整和故障排查的停机时间明显缩短。

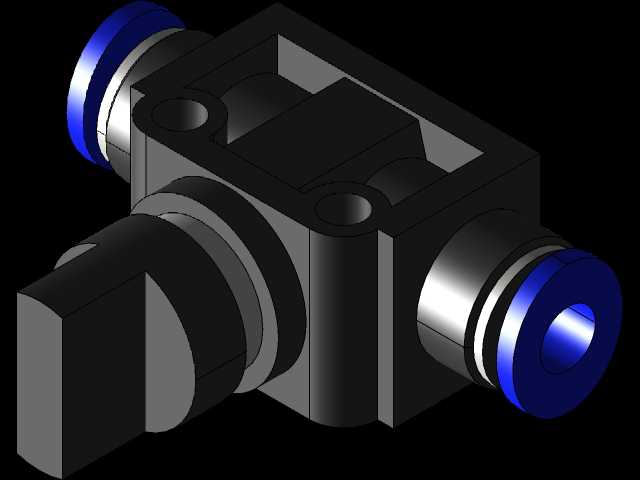

　　从结构思路看，中间方形阀体承担流道开关与安装定位，两侧同轴布置快插端口，端部蓝色释放环对应6mm外径软管。阀体侧面的旋钮式开关段用于切换球阀开度，旋转过程中内部球芯绕垂直于流道的轴线转动，实现全开与全关两档状态；全开时流道近似直通，压损较小，适合压缩空气这类对流通截面敏感的介质。块体上预留的小孔可作为安装固定孔，便于将接头锁在安装板、阀岛支架或设备侧板上，避免软管拉扯导致接口松动。

　　安装边界方面，选型时要先确认软管外径为6mm，并核对软管材质、壁厚与工作压力是否匹配快插卡爪范围；布置空间上，两端需留出软管插拔弯曲半径，侧面开关段也要保留手指或小型工具旋转的操作余量。若接头紧贴线槽或机架，应避免释放环被遮挡，否则后期拔管会被迫撬动卡爪，损伤密封。接入气路前，建议先吹扫管内杂质，防止铁屑、生料带碎屑进入球芯密封面造成内漏。

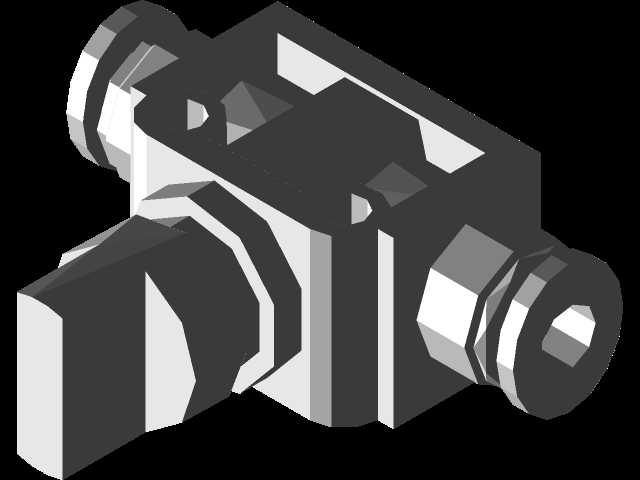

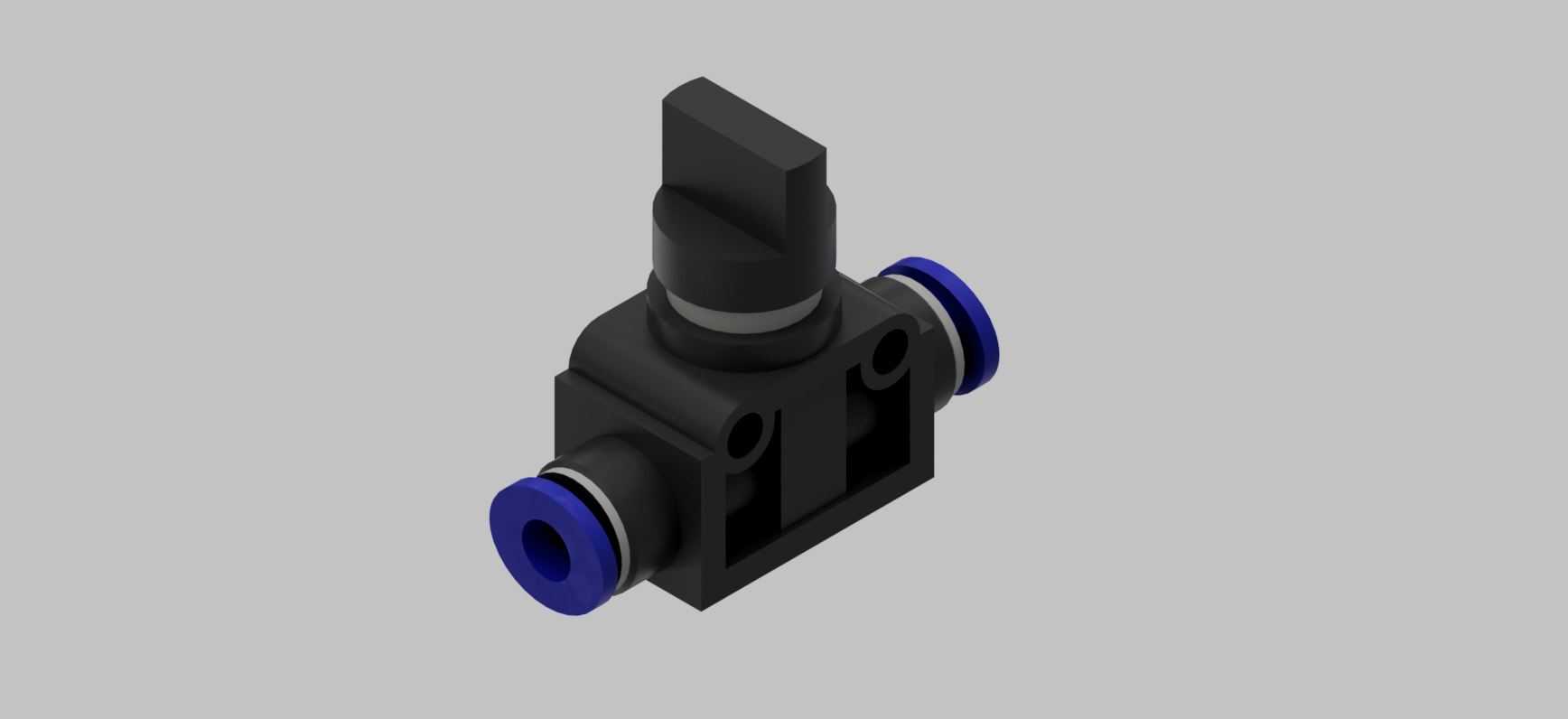

　　建模时可重点还原三段特征：一是阀体方块与圆柱流道的相交过渡，保证壁厚均匀；二是快插端的阶梯孔、卡爪槽、O型圈槽和蓝色释放环的装配关系；三是开关旋钮与阀体之间的限位结构。配合关系上，释放环、卡爪、密封圈与本体属于同轴装配，球芯与密封座则要体现旋转间隙。渲染图中金属本体采用深色金属质感，蓝色环作为操作识别色，既符合气动件常见配色，也能在装配体里快速辨认接口规格。实际使用中，这类接头更适合空气、真空等洁净低压工况，不宜用于强腐蚀液体或高频脉冲冲击回路；长期运行后若出现接口处微漏，可优先检查软管切口是否平整、O型圈是否老化，再判断是否更换整体接头。
