轮式滑移山猫装载作业设备结构

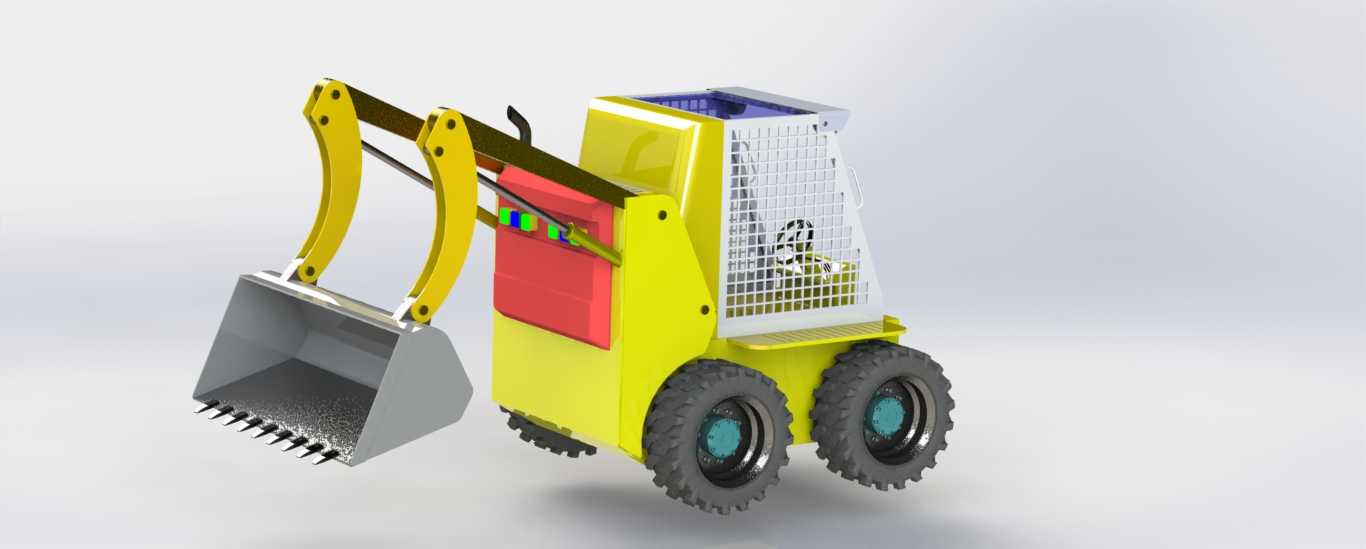

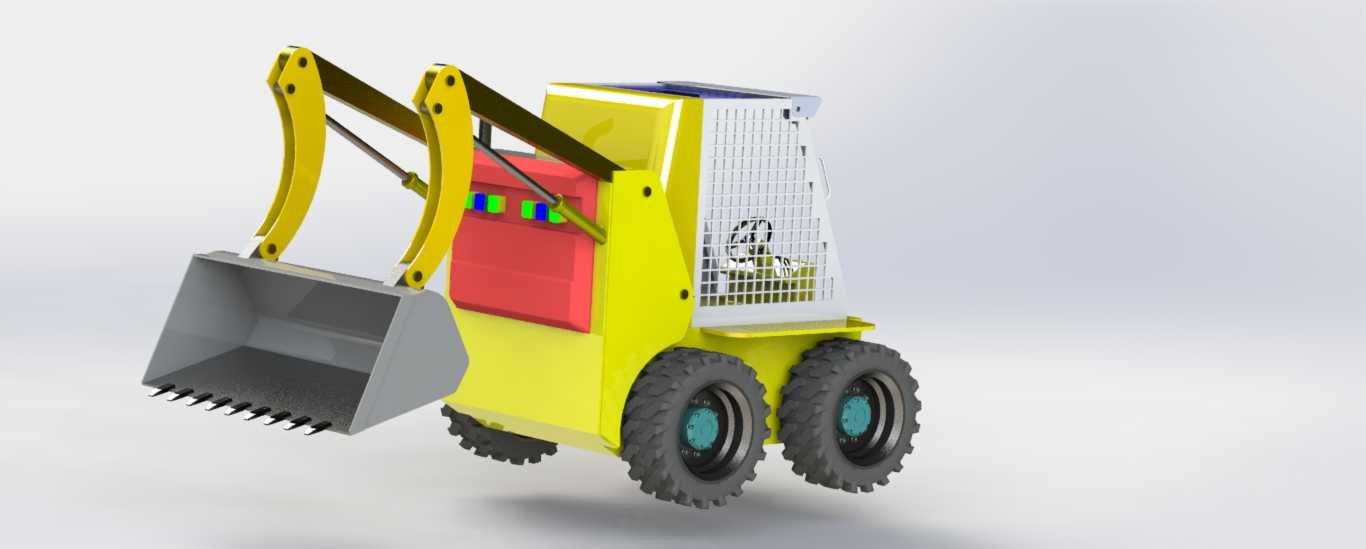

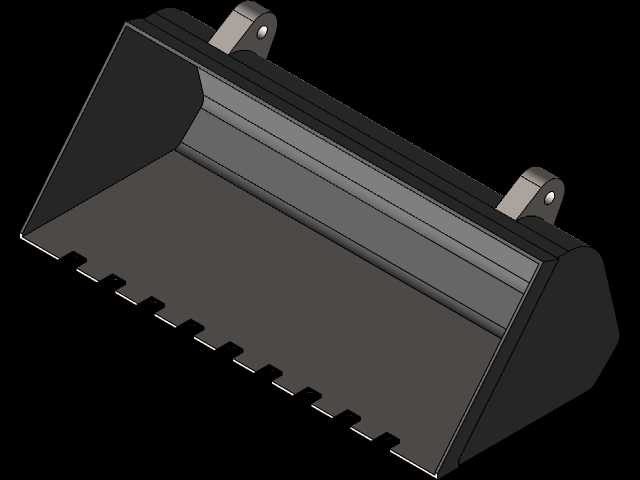

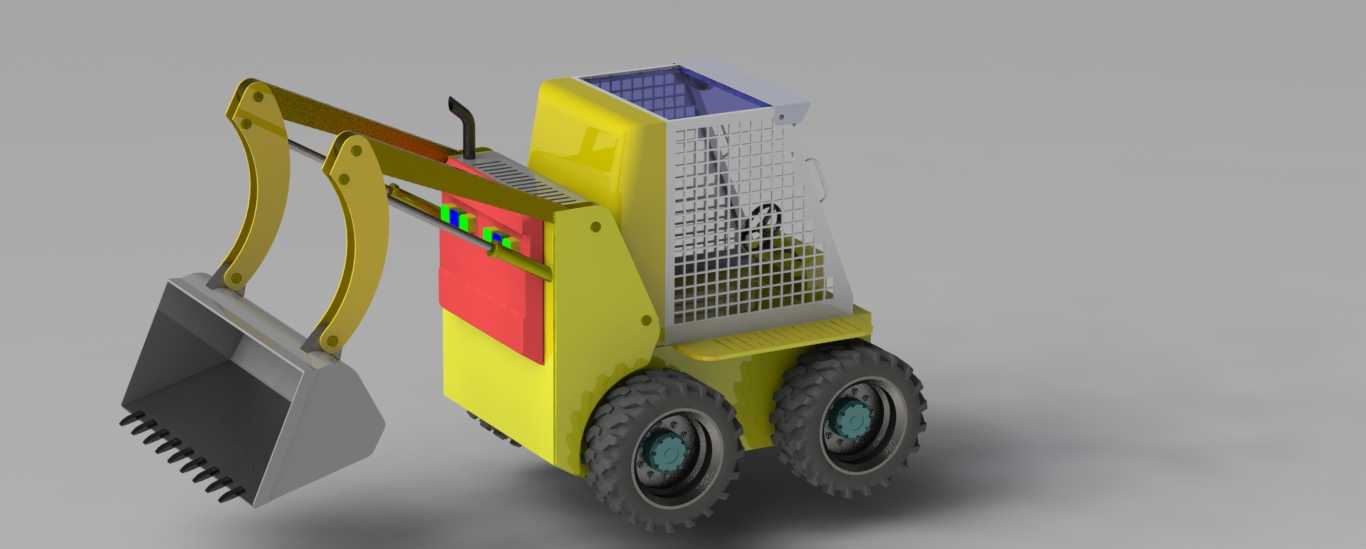

　　该轮式滑移装载设备主要面向狭小场地内的散料转运、场地清理、车间内部搬运和市政辅助作业。整机采用短轴距、四轮着地的紧凑布置，车身宽度控制在较小范围内，能够在仓库通道、养殖栏舍、园林步道和厂区边角区域完成原地转向，避免普通装载机因转弯半径过大而无法进入作业面的问题。前端铲斗通过举升臂与车架连接，臂架布置在车身两侧，使驾驶员视野和前部附件安装空间得到兼顾。动臂下降、收斗和举升动作由液压元件完成，铲斗刃口设置齿状结构，插入砂石、碎料、积雪或松散渣土时阻力更小，斗体侧板与底板形成稳定容料空间，满斗后可通过举升臂将物料提升至运输车辆或料堆高度。

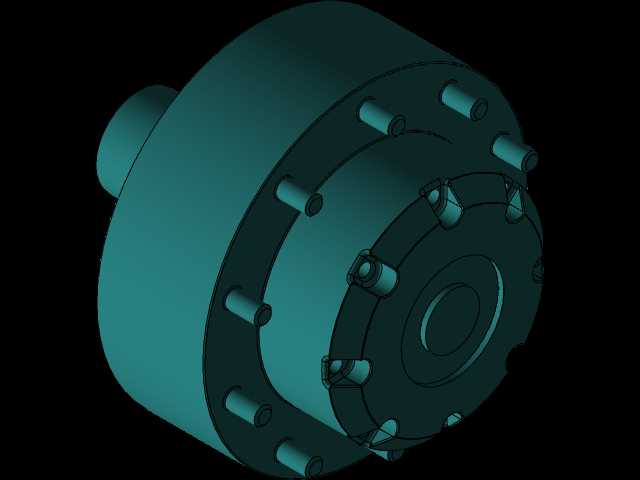

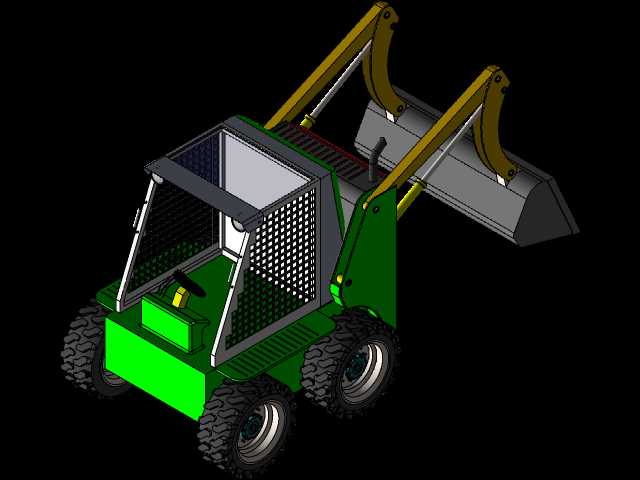

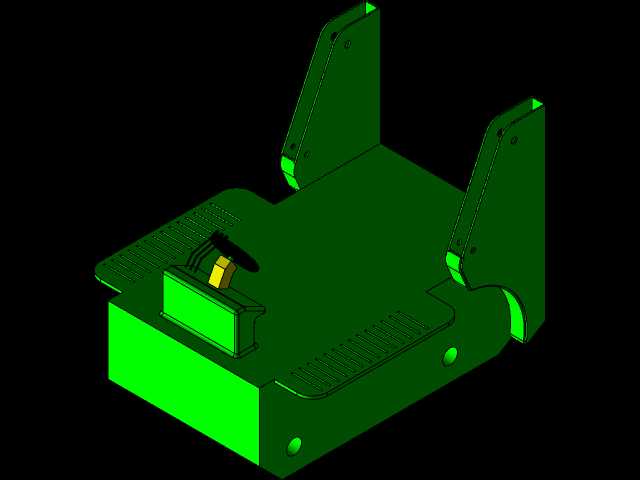

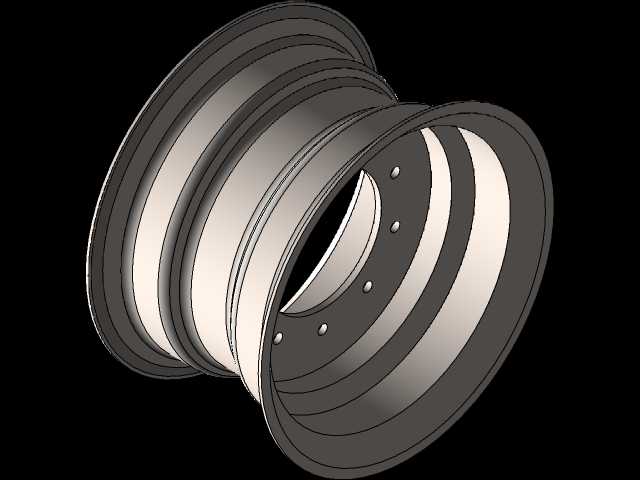

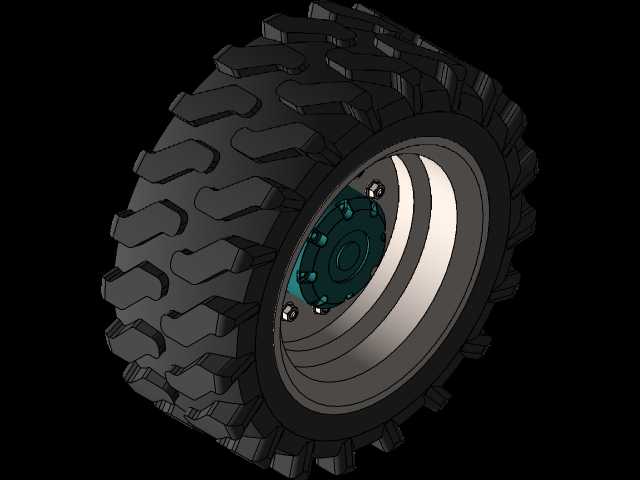

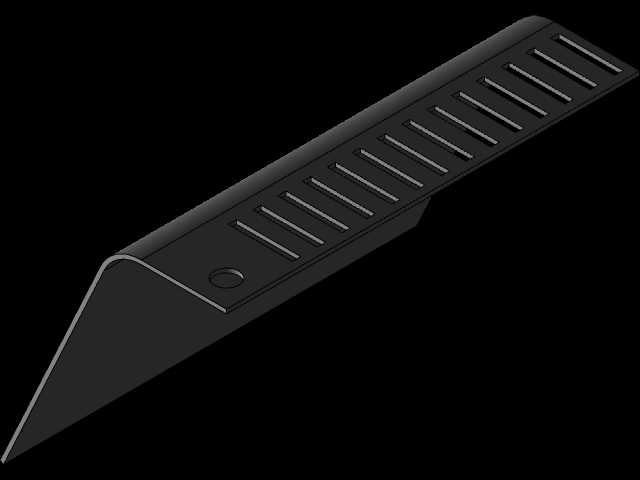

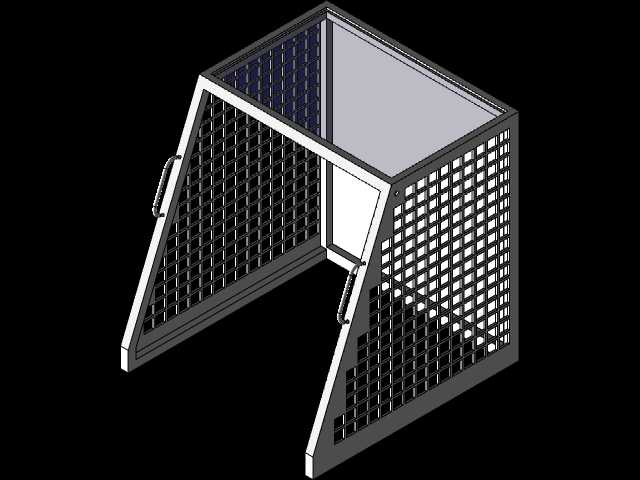

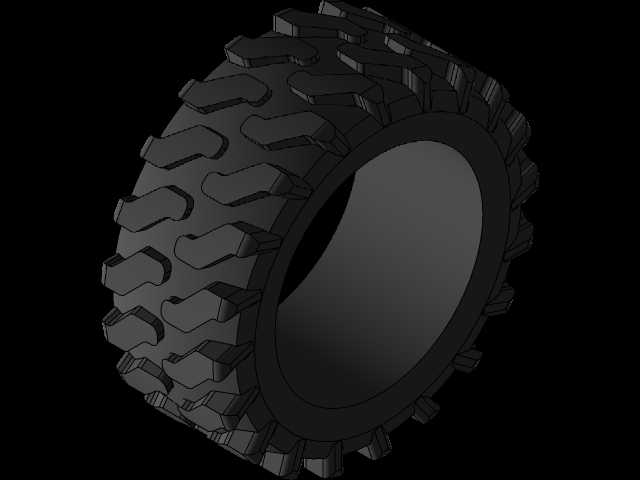

　　建模时将整机拆分为轮式底盘、车身罩壳、防护格栅、动臂连杆、铲斗、轮胎轮毂和液压杆件等模块，便于后续检查装配关系。底盘部分承担动力总成、液压系统和工作装置的载荷，轮胎采用深花纹越野形式，轮毂与轮边位置保留清晰的安装边界；后部罩壳用于容纳动力及散热部件，侧面防护网格既表现通风区域，也体现维修拆装时的空间限制。动臂与车架、铲斗之间的铰接点需要同轴约束，连杆在举升和收斗过程中不能与车身前部发生干涉，液压杆件的伸缩方向应随臂架角度变化保持合理传动角。

　　外形设计上，设备前部以铲斗和双臂为作业核心，中部车身保持方正轮廓，后部通过配重感较强的箱体结构平衡满载时的前倾力矩。轮胎外缘、铲斗最低位置和动臂最高举升点共同构成运输、入库和作业时的关键边界。选型阶段可根据巷道宽度确认车身横向尺寸，根据卸料高度核对动臂行程，根据地面附着条件评估轮胎花纹与载荷分配。该结构也可将前端铲斗替换为清扫、破碎、抓夹等省力附具，借助统一快接区域实现一机多用，适合小批量工程维护和多场景轻载装载需求。
