行星齿轮减速传动结构三维造型

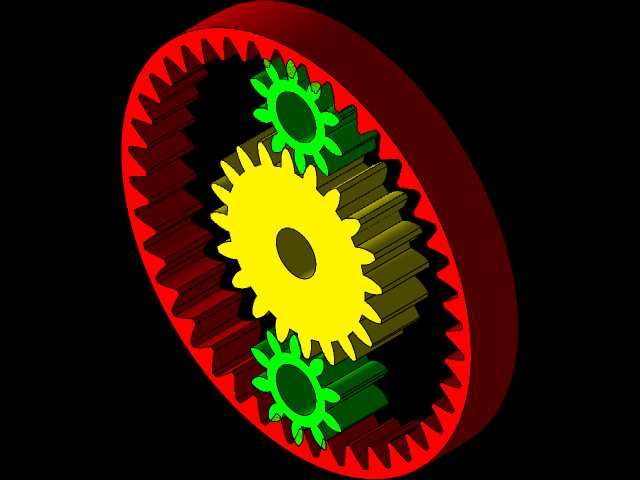

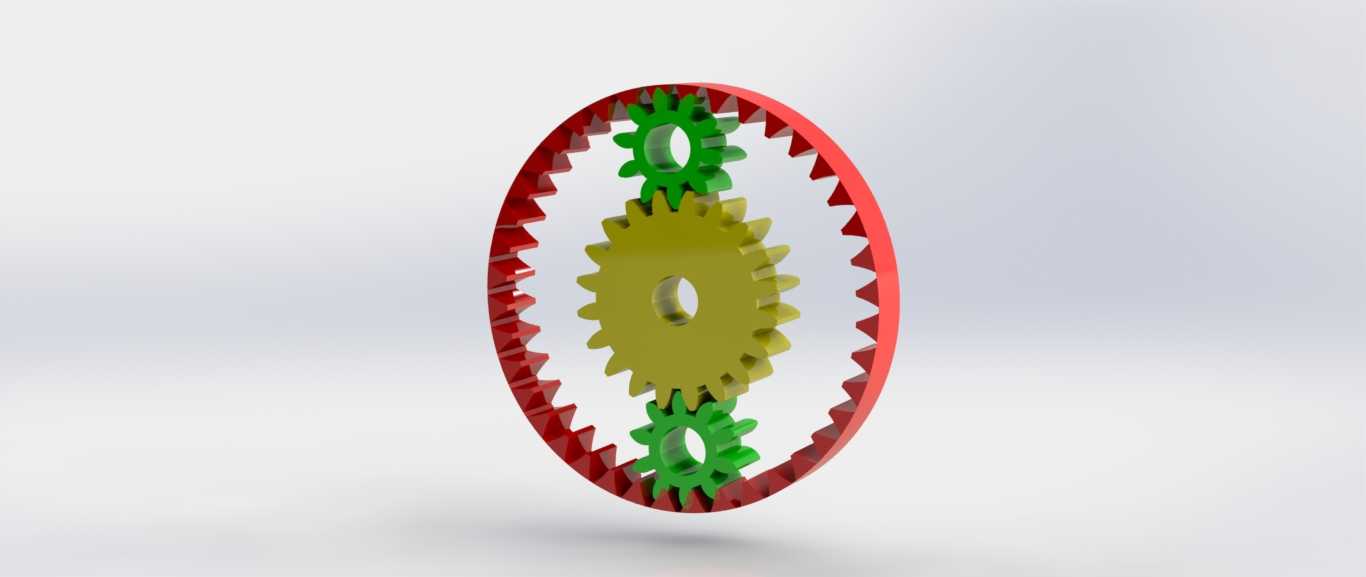

　　这套行星齿轮结构围绕同轴减速需求展开，核心由内齿圈、居中太阳轮以及上下两颗行星轮构成，齿圈采用内啮合齿形，太阳轮与行星轮采用外啮合齿形，所有轮齿沿圆周均布，啮合侧隙在建模阶段按常规传动配合预留，既保证运转时齿面接触平顺，也避免过约束导致卡滞。从实际设备布置来看，这类传动最常见于对径向空间敏感、又需要较大减速比的场合：伺服输出端直连太阳轮时，动力经行星轮分流后再由内齿圈或行星架汇出，单级即可获得远高于普通定轴齿轮组的减速比，同时输入输出轴线重合，能大幅压缩整机轴向与径向占用尺寸，在小型输送辊道、精密回转工作台、协作关节驱动以及轻工自动机的进给单元里都能见到同类布局。建模时先确定模数与齿数匹配关系：内齿圈齿数最多，太阳轮齿数居中，

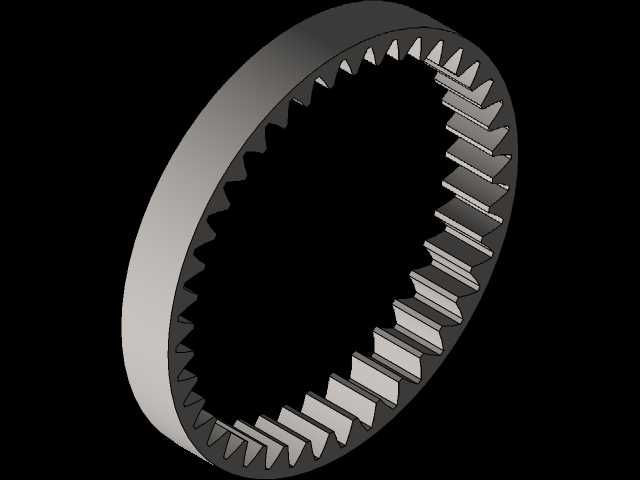

　　两颗行星轮齿数相同且对称布置，配齿阶段必须满足同心条件，即太阳轮与内齿圈的中心距等于行星轮啮合中心距，同时保证相邻行星轮装入后齿不错位；齿宽方向统一取适中值，兼顾齿面接触强度与整体厚度，轮体中心开设轴孔，太阳轮轴孔用于接入动力轴，行星轮轴孔对应行星架上的支撑销轴，内齿圈外缘做成连续环形壁，既作为啮合齿的基体，也可直接通过外圈止口嵌入设备箱体腔位，安装时以齿圈外圆和端面定位，行星架端面预留销轴孔位，整机装入后无需额外复杂支撑即可形成封闭传动链。结构上采用双行星轮对称分流，动力由两路齿面同时传递，单齿承受的载荷比单轮啮合更低，运转时径向力能相互抵消一部分，对输入轴轴承的侧向载荷更小；内齿圈包裹在整套轮系外侧，

　　啮合区域大部分处于环形腔体内部，现场装配后可在腔体内留存润滑脂，减少齿面磨损，也能阻挡部分粉尘进入啮合点。外形边界以齿圈外径为最大径向尺寸，整体呈扁平圆盘状，安装时只需在箱体上加工对应内径的沉孔容纳齿圈，轴向预留略大于齿宽的空间即可，不需要像多级定轴减速那样错开布置多根齿轮轴，对紧凑型设备的内部排布十分友好。设计过程中齿顶圆、齿根圆之间保留合理径向间隙，行星轮齿顶不与内齿圈齿底发生干涉，太阳轮齿顶与行星轮齿底同样预留安全间隙，转动全行程内各轮齿依次进入、退出啮合，没有运动干涉点，整套结构完整呈现了行星减速的配齿逻辑与装配关系，可作为传动方案选型、结构校核以及非标减速单元设计的参考载体。
