一体式环形吊环承重连接螺栓

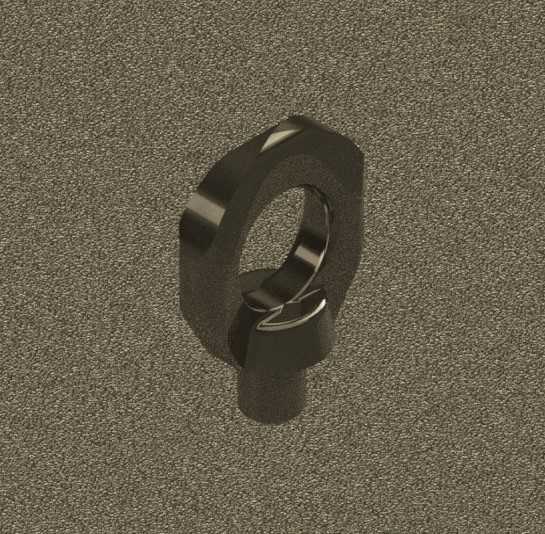

　　这款吊环螺栓的结构设计围绕吊装作业的受力传递逻辑展开，上部为闭合环形吊耳，下部衔接带外螺纹的螺柱段，环形部分采用加厚圆弧过渡，没有尖锐应力集中缺口，螺柱与环体衔接位置做了加宽凸台，避免螺纹根部受弯出现断裂风险。在车间实际吊装场景里，这类零件常被拧入电机底座、减速机壳体、工装夹具、模具模板的预制螺纹孔中，作为钢丝绳、卸扣、吊装带的挂接点，承担设备移位、整机吊装、工位翻转过程中的轴向拉力。建模时首先要确认螺柱的公称直径与旋合长度，螺纹段需要完全拧入被连接件基体，保证至少一倍到一倍半公称直径的啮合深度，环形吊耳的内孔尺寸要匹配常用卸扣的销轴直径，间隙不能过大，防止吊装时吊点出现横向窜动。环体的截面采用近似椭圆的厚实造型，

　　相比薄板弯制的吊环，整锻式结构在受侧向斜拉时不容易出现开口变形，圆弧过渡区域的圆角半径要足够大，避免热处理和受力时在转角处萌生裂纹。安装边界上，吊环拧入后环形平面最好与受力方向保持一致，若存在多吊点抬吊，各个吊环的受力方向要尽量沿环体平面，避免侧向掰动环体；被连接件的螺纹孔周边要有足够的贴合平面，让吊环下端的支撑端面完全贴实，不能出现悬空、偏斜，否则螺纹会承受附加弯矩。从选型角度看，这类一体式吊环螺栓区别于普通螺栓加焊接吊耳的组合，不存在焊缝脱开的隐患，整体强度一致性更好，在中小型机械设备的出厂转运、重型工装的车间调运、模具上下机床的起吊作业中都能适配。三维建模过程中需要把环体内腔的穿绳空间、下端螺纹的起止位置、支撑凸台的外径厚度都准确还原，装配校验时要核对吊环拧紧后和周边壳体、筋板是否存在干涉，保证挂入吊装带后环体有足够转动余量，不会和设备棱角发生摩擦切割。
