深沟球滚珠轴承结构三维数模

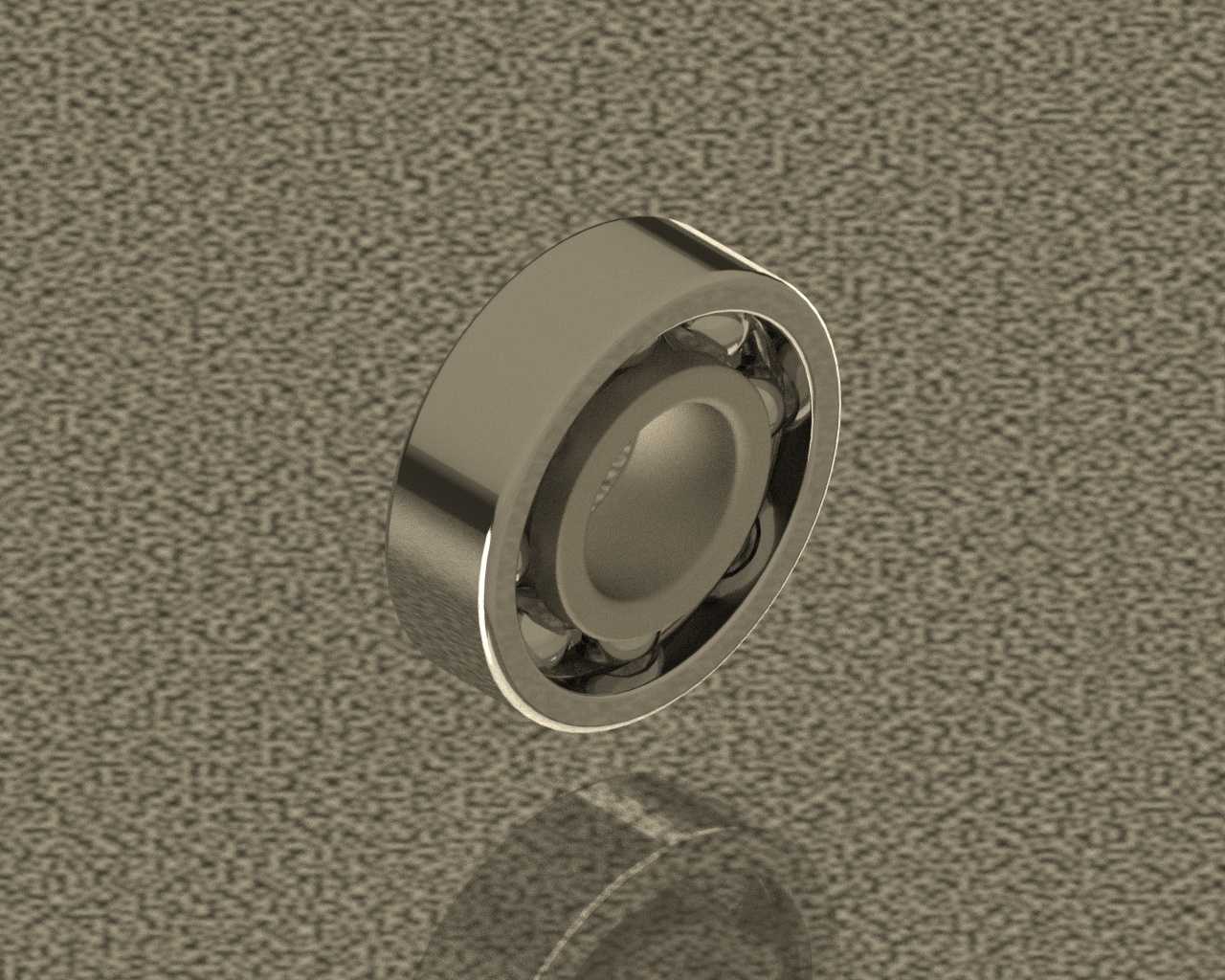

　　这套滚珠轴承三维数模完整还原了深沟球轴承的内部装配关系，建模时没有把轴承当成简单圆环堆叠，而是把内圈、外圈、滚动体、保持架四个核心零件按真实装配约束搭建，内外圈滚道的圆弧曲率、钢球与滚道的接触位置、保持架兜孔对钢球的限位间隙都做了对应表达，剖切视角下可以直接看清钢球在滚道内的排布逻辑，方便结构设计人员核对轴承内部运动干涉。在常规机电设备里，这类深沟球轴承主要承担旋转轴的径向支撑，也可承受一定比例的双向轴向载荷，常见应用覆盖电机输出轴、输送机辊筒、小型减速器输入轴、风机转轴、家电传动部件以及通讯设备内部的小型转动机构，选型时往往先根据轴径确定轴承内径，再结合安装空间限制外径与宽度尺寸，同时校核额定动载荷、极限转速与配合公差。

　　数模的外形边界严格对应标准6系列深沟球轴承的尺寸链，内圈内径与轴的配合通常选基孔制过渡配合，外圈外径与轴承座孔采用基轴制配合，安装时要预留轴向定位台阶，轴肩和座孔肩的高度不能超过轴承套圈的倒角尺寸，否则会出现装配顶死、拆卸时无法施力的问题。设计思路上，滚道沟道的曲率半径略大于钢球半径，让钢球与滚道形成赫兹接触，既保证接触应力分布在材料许用范围内，又能降低滚动摩擦阻力；保持架的作用是把相邻钢球均匀分隔，避免钢球直接接触产生摩擦磨损，兜孔间隙要控制在合理范围，间隙过小会在热胀时卡滞钢球，间隙过大则会导致保持架晃动、运行噪声上升。数模中套圈的倒角、密封位的台阶、钢球的数量排布都和实物装配逻辑一致，工程师在做整机布局时，

　　可以直接把该轴承嵌入轴系装配，核对轴端挡圈、轴承端盖、密封件的安装空间，也能用于演示轴承的载荷传递路径：转轴转动带动内圈旋转，内圈滚道通过摩擦力带动钢球自转并公转，钢球再将载荷传递到外圈，最终由轴承座承担整机径向力。做运动仿真时，可基于该数模定义钢球与内外滚道的接触约束，模拟不同转速下滚动体的运动状态，检查保持架在启停瞬间是否存在碰撞干涉；做工程图导出时，也能直接标注内外径、宽度、倒角、滚道位置等关键尺寸，对接加工与外购选型环节。这类轴承的安装边界还要考虑润滑空间，脂润滑时轴承内部需预留填充润滑脂的腔体，油润滑时要对应油路开孔位置，三维数模把内部空腔完整呈现，能帮助设计人员避免出现装配后润滑通道被遮挡、密封件与保持架发生摩擦的问题。
