汽车悬架螺旋弹簧减震支柱结构

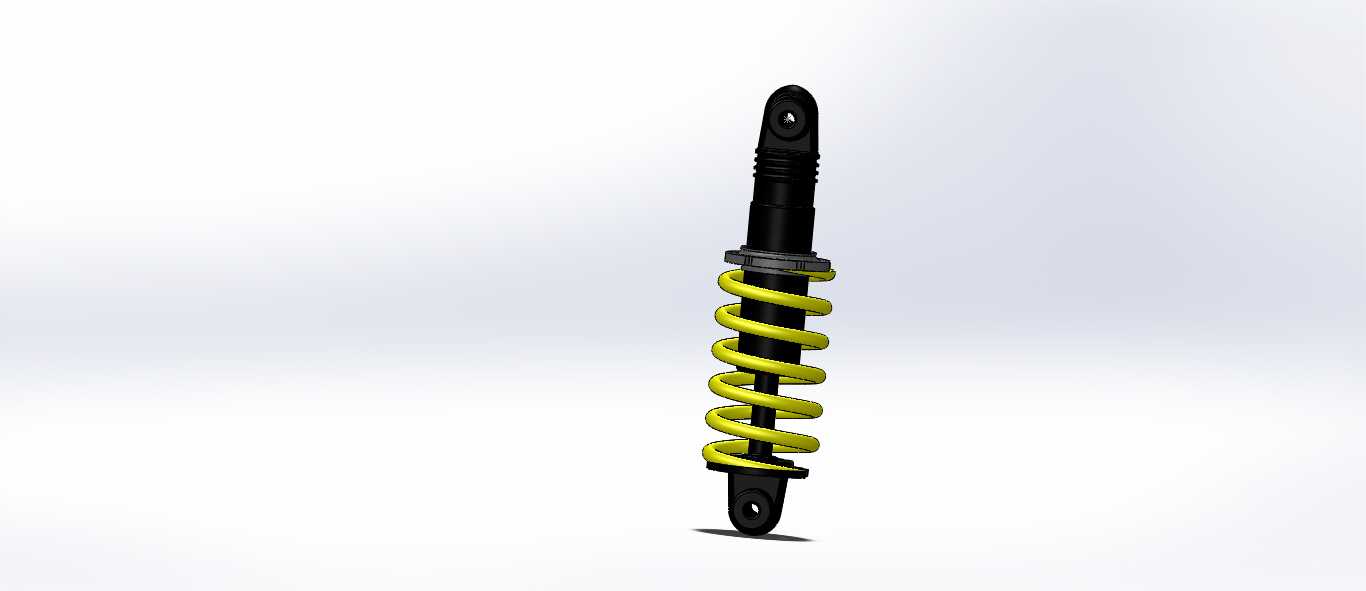

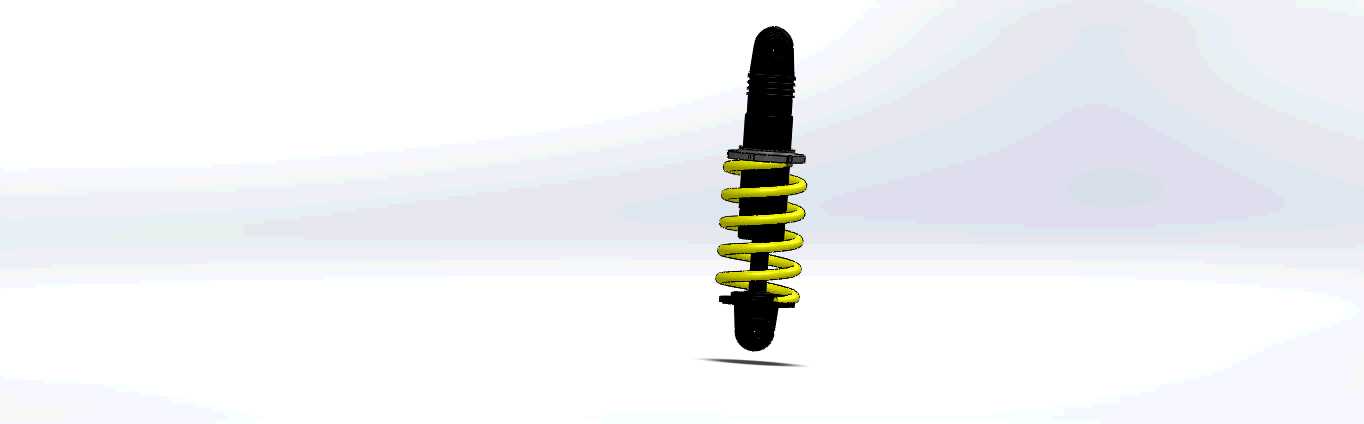

　　该结构对应车辆底盘中常见的弹性支承与阻尼组合件，主体由细长阻尼筒、外置螺旋弹簧、上下定位座及中部限位安装结构组成。阻尼筒沿竖直方向布置，下端形成销轴式连接端，用于与转向节或下摆臂附近的安装点配合；上端保留杆部伸出段，可衔接车身塔顶支承座。弹簧套在阻尼筒外侧，并不直接承担导向任务，而是通过上下弹簧座传递垂向载荷，弹簧圈与筒身之间保留均匀间隙，避免压缩过程中发生摩擦、卡滞或异响。

　　从实际使用场景看，这类部件多用于乘用车或轻型车辆的前悬、后悬区域，作用是把路面冲击转化为可控的弹性变形，并通过阻尼筒抑制弹簧反复弹跳。车轮经过凸起、坑洼或制动俯仰时，弹簧先吸收能量，阻尼筒随后将振动衰减，使轮胎贴地性、转向响应和乘坐稳定性保持在可接受范围内。建模时需要重点表达弹簧中径、有效圈数、端部并圈或过渡圈位置，以及弹簧中心线与阻尼筒轴线的相对关系。若弹簧存在偏置安装，还应体现弹簧座斜面或偏心定位，因为这会影响侧向力传递和筒杆摩擦状态。

　　外形边界方面，整体呈细长柱状，压缩方向决定主要安装空间。上部杆径较细，外筒直径较大，弹簧外径构成最宽轮廓；在整车布置中，周边需要预留弹簧压缩、回弹及转向摆动间隙，不能与轮胎、轮罩、制动管路、线束等发生干涉。中部安装支架带有连接孔或卡位结构，适合表达制动软管、传感器线束或稳定杆连杆的邻近安装关系。下端销轴的孔径、端面宽度和配合方向，是拆装与运动校核中的关键尺寸；上端支承则要考虑轴承或橡胶垫回转中心，保证转向时支柱能够随轮端转动。

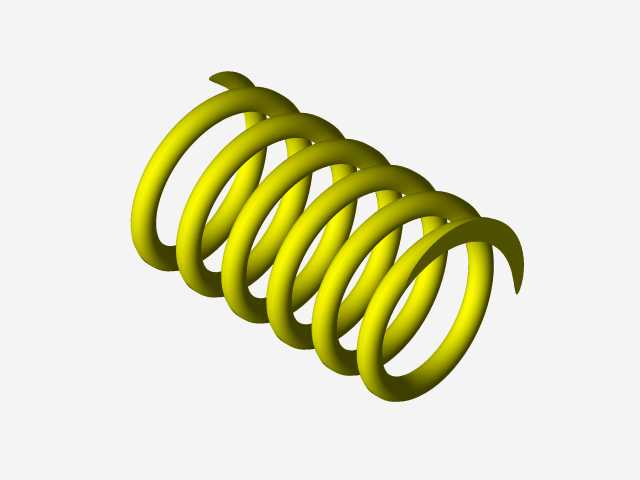

　　设计思路上，弹簧负责承载和缓冲，阻尼筒负责控制振动速度，二者轴线虽近似重合，但受力路径并不完全相同。弹簧座需要有足够的支承面和止口，防止弹簧在极限压缩、回弹及侧倾工况下错位；筒体外表面应保留防尘套、缓冲块或限位圈的安装位置。三维建模中可先建立阻尼筒中心线，再按安装点确定上下连接端，随后生成外筒、活塞杆、端部吊耳或销轴，最后以螺旋扫掠方式完成弹簧，并在弹簧两端添加与座面贴合的过渡结构。运动校核时应关注最大压缩状态下弹簧圈间距、缓冲块接触位置以及筒身有效行程，避免金属件硬接触。

　　对于结构设计和选型人员，该模型可用于理解悬架支柱的空间关系、弹簧与阻尼器的装配逻辑，以及底盘件在承载、导向、隔振之间的功能分工。
