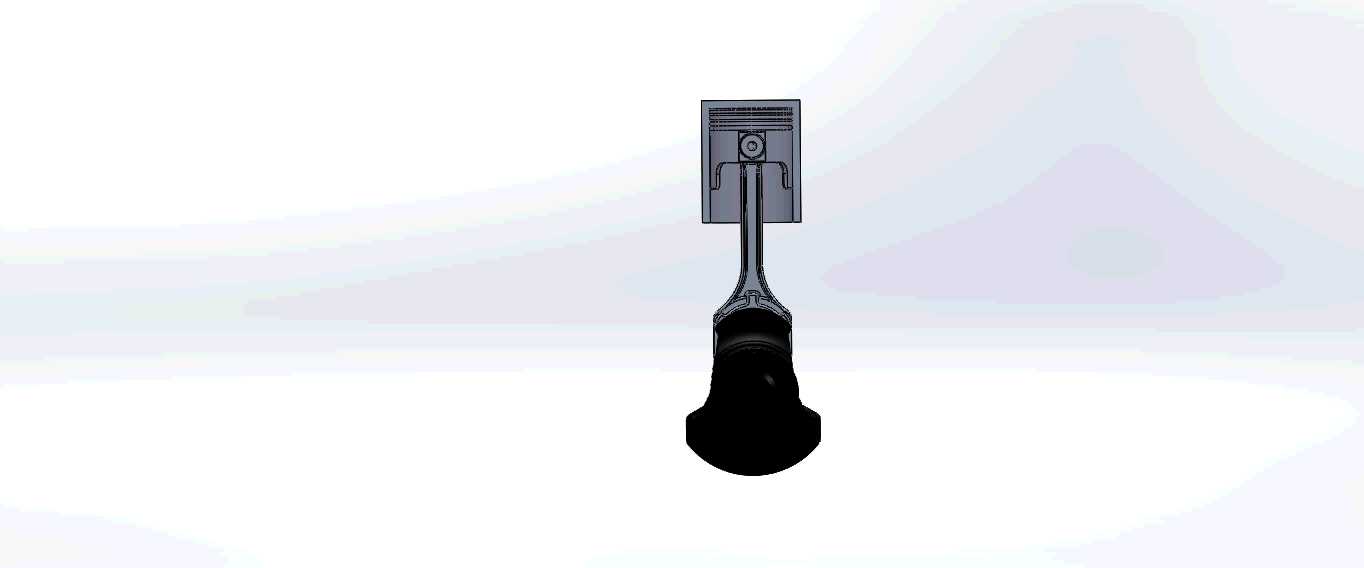

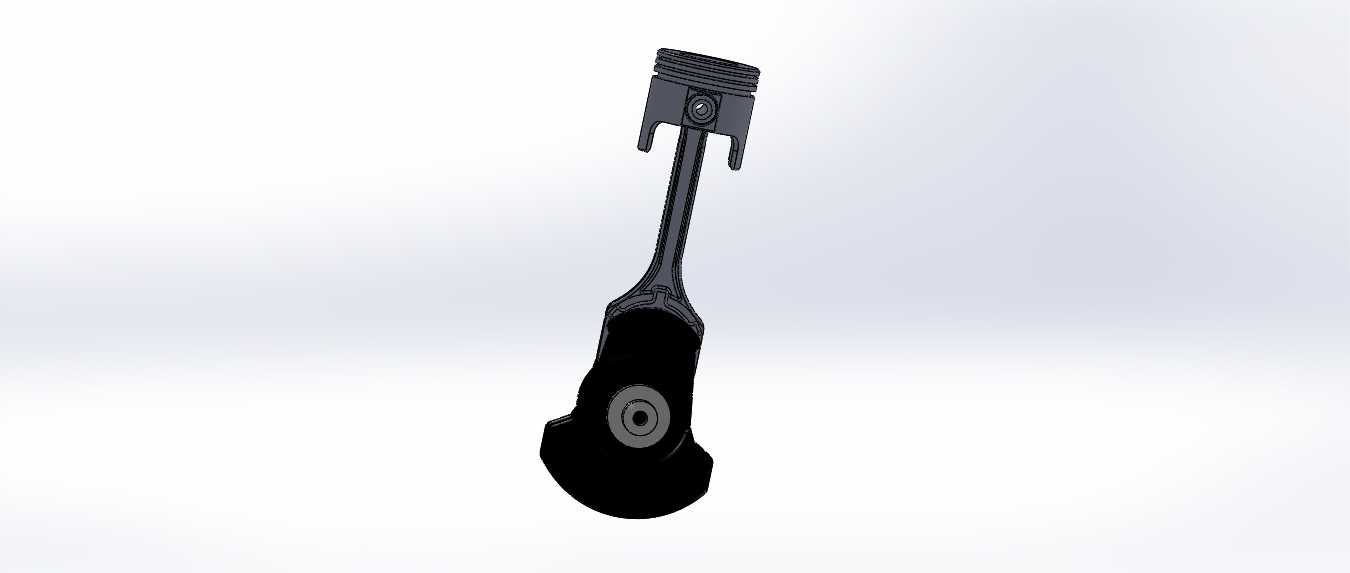

活塞连杆总成结构三维数模

　　这套活塞连杆总成数模围绕往复式动力机构的核心运动链展开，覆盖活塞、连杆、活塞销及相关连接部位的完整空间关系，可用于结构校核、运动干涉检查、教学演示和有限元前处理参考。实际工程中，这类部件广泛出现在内燃机、往复泵、压缩机以及小型试验台架中，承担将活塞直线往复运动转化为曲轴旋转运动的任务。建模时先从活塞顶部承压区域入手，兼顾燃烧室侧的受力传递、环槽布置和裙部导向需求；活塞内部销座位置需要与活塞销形成可靠配合，销座两侧的过渡区域往往是应力集中点，因此在数模中保留了较连续的壁厚变化和圆角关系，便于后续网格划分时识别关键承载路径。连杆部分采用细长杆身与大小头结合的典型布局，小头通过活塞销与活塞连接，大头用于围绕曲轴颈形成回转副。

　　杆身截面在视觉上呈现由小头向大头逐步过渡的形态，这种处理不仅符合轻量化思路，也对应实际产品中对抗弯、抗扭刚度的平衡。大小头孔位的同轴关系、孔轴线与杆身中心面的位置关系，是装配时必须控制的边界条件；若孔位偏斜，运转过程中会造成边缘接触、局部磨损加剧，甚至引起异常振动。从安装边界看，活塞外径受气缸内壁约束，只能沿缸筒轴线方向往复移动；连杆小头随活塞销做近似直线运动，大头则随曲轴颈做圆周运动，两者之间通过杆身传递拉压载荷。数模中活塞裙部外轮廓、环槽宽度、销孔直径以及连杆大头开合空间，都决定了总成能否顺利装入缸体和曲轴箱。设计过程中还要关注活塞在上止点、下止点及中间摆角位置时，连杆与缸壁、曲轴平衡块、缸体下部之间的间隙。

　　尤其在连杆摆动最大的位置，杆身侧面和大头外缘容易与周边结构发生干涉，需要通过运动仿真逐角度确认。连接螺钉若在细化版本中单独建模，应围绕大头剖分面布置预紧力传递路径，螺钉孔周边不宜采用过于粗糙的网格，否则应力结果会明显失真。整体结构虽然看似简单，但涉及滑动副、回转副、承压面、惯性力和热膨胀等多重因素。活塞在高温工况下会沿径向和轴向膨胀，裙部型线通常不能按理想圆柱处理；连杆则要兼顾往复惯性质量与曲轴扭转输出的稳定性。对三维建模人员而言，该数模的价值不在于单一零件外形，而在于把活塞、销、连杆和曲轴之间的运动关系完整表达出来，使结构设计人员能够在装配环境下判断尺寸链、校核运动包络，并为后续工程图、受力分析和样机试制提供清晰的几何基础。
