圆管拼接立方体镂空支撑框架结构

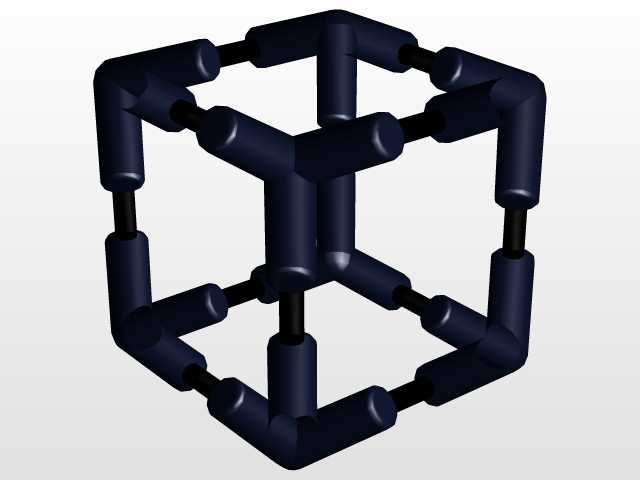

　　该结构以立方体空间轮廓为基础，采用圆管状杆件沿十二条棱边布置，并在八个顶点位置通过短圆柱接头完成方向转换，形成完整的镂空骨架。杆件在三维空间中分别沿X、Y、Z三个正交方向延伸，相邻杆件在角部保持垂直关系，整体没有实体面板填充，视觉上呈现出清晰的空间网格边界。

　　从实际用途看，这类框架可作为小型设备外围防护笼、传感器布置支架、教学演示用空间桁架，也可用于通讯终端周边工装、桌面级检测架或轻量化承载平台的概念验证。由于杆件全部位于立方体边缘，内部空间完全开放，线缆、小型模块、检测元件或装饰组件可以从任意方向置入，维护和调整时不需要拆除大面积护板。

　　结构设计的重点在于角部连接。每个顶点汇集三根不同方向的圆管，若采用焊接方案，接头处需要控制相贯线切口和焊接收缩；若采用模块化装配，则可将角部接头做成三通形式，通过插接、螺纹或紧定螺钉固定。模型中粗短的端部构件相当于接头包覆段，能够掩盖杆端切口，并为相邻杆件提供同轴定位面。细长段承担主要跨度，粗短段承担转折和传力，二者直径形成明显区分，便于在工程细化时拆分零件。

　　外形边界可按标准立方体理解，长宽高三个方向尺寸一致；具体尺度可根据使用场景缩放。作为手机或小型通讯产品展示架时，外轮廓可控制在数十毫米至百余毫米；作为设备防护框架时，则需结合内部被保护对象的最大包络尺寸，在棱边外侧预留接线、插拔和散热空间。安装边界主要落在八个角点和十二根杆件上，底面四个角部可设置脚垫、法兰片或磁吸座，侧面杆件可预留卡箍、扎带座和传感器安装孔。

　　受力方面，竖向杆件承担压载，水平杆件维持平面形状，角部接头负责把三个方向的弯矩和剪力传递到相邻杆段。由于框架中部没有斜撑，抗扭能力主要依赖节点刚性；若用于承载较大设备，可在底面增加交叉杆，或在角部接头内设置金属嵌件。若仅作防护和展示，塑料圆管或铝合金管即可满足需求，且重量较轻、成型方便。

　　建模时应先确定立方体顶点坐标，再沿棱边生成等径圆管，角部用统一接头实体合并，保证中心线在顶点处准确相交。杆件端部需保留插入深度，避免外观上出现缝隙；圆角过渡不宜过大，否则会削弱棱边的直线感。开孔、槽口和安装面应在整体骨架确认后再添加，以免空间位置与内部模块发生干涉。
