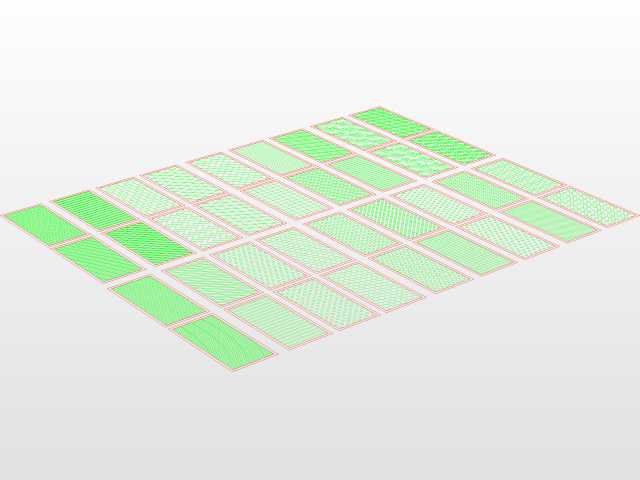

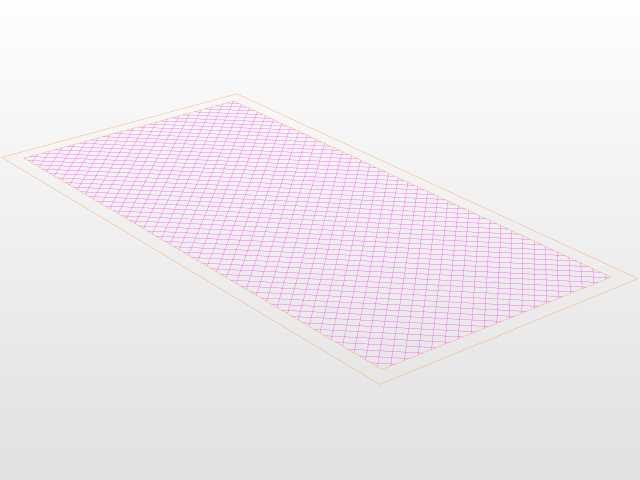

长方形网格防护平板结构三维数模

　　这款矩形网格平板构件在工程现场的适配场景十分广泛，既可以作为通讯机柜内部的层间透气承托隔板，也能用作小型设备操作台的防滑铺垫面板，部分通风管路的端口防护围挡、户外机箱的散热遮挡板也会采用同类型格栅结构。日常使用中，平板上均匀排布的细密网格承担两个核心作用：一是让气流可以无阻碍穿透板面，避免密闭空间内热量积聚，保障柜内元器件运行温度稳定；二是在保证整体承托强度的前提下，大幅削减板材整体自重，减少支撑框架的荷载负担，同时网格的镂空特性也不会遮挡视线，运维人员巡检时可以直接透过板面观察下方线路排布与设备状态，不用反复拆卸盖板。

　　从结构设计思路来看，这款平板采用等厚外边框加内部正交网格的布局，外围连续边框承担整体抗弯抗扭的主要载荷，内部纵横交错的筋条按固定间距均匀分布，把整块大板分割为大量尺寸一致的小方格，每一段筋条都可以把局部承受的压力快速传递到周边边框，避免单点受压出现板面凹陷变形。筋条间距经过匹配校核，既不会因为开孔过大导致细小零件、工具从网孔掉落，也不会因为筋条过密造成通风面积不足、耗材用量不必要增加。板面整体做平直度管控，四边裁切规整，没有翘曲、毛刺凸起，安装时可以直接贴合在支撑框架的安装面上，不需要额外做校平处理。

　　外形边界方面，构件为标准长方形轮廓，长宽比例适配常规机柜内部安装位，整体厚度控制在薄型板件区间，不会过多占用柜内竖向安装空间。安装对接时，可沿外边框预设的位置开设安装孔，用螺栓或者卡扣直接固定在机柜立柱、操作台架的支撑梁上，板面与支撑面贴合后整体刚性充足，人员放置轻便工具、布设零散线缆时不会出现明显晃动感。

　　实际选型应用时，结构工程师可以直接参照该数模的网格排布逻辑，根据自身设备的内部空间尺寸调整板面长宽、筋条厚度与网孔密度：如果用于承重要求稍高的操作台铺垫，可以适当加厚筋条宽度、缩小网孔尺寸；如果用于纯通风散热的遮挡位置，则可以放大网孔、减薄筋条，进一步降低材料成本。数模完整还原了平板的边框过渡、网格交叉节点的结构细节，导入装配环境后可以直接完成干涉检查，确认板面与周边元器件、线路、安装梁之间的预留间隙是否合理，避免后期加工安装出现尺寸冲突。这类格栅平板替代实心板材的设计方案，在通讯设备、轻工自动化机架、通风防护装置里都能落地，兼顾结构强度、通风性能与轻量化需求，加工时无论是采用板材冲孔还是型材拼接都能快速实现，适配不同的制造工艺条件。
