停车场用锥形系船柱结构设计

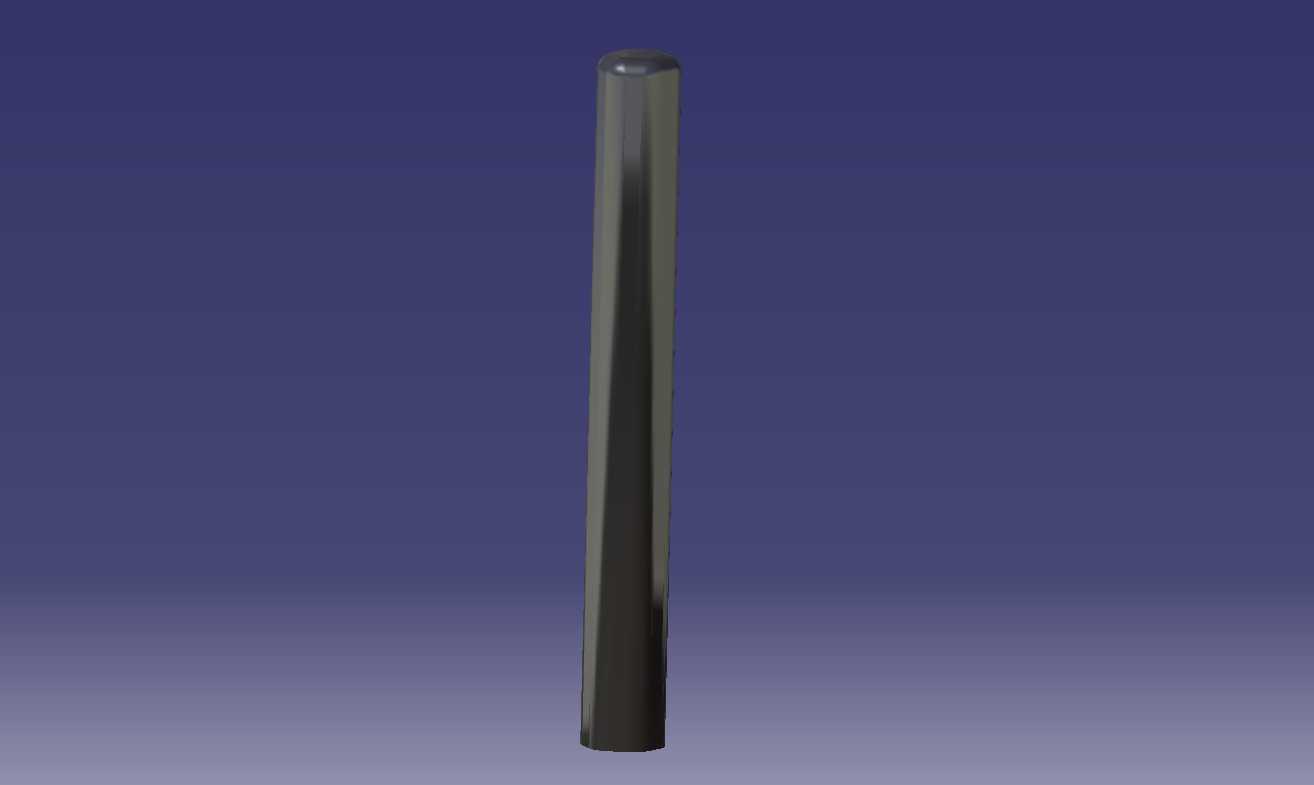

　　这款锥形柱体结构，最初的设计定位是服务于临水停车场的船舶系泊固定需求，同时兼顾地面车辆通行的边界防护作用，在滨水商业配套停车场、游艇码头接驳停车区、内河沿岸临时停靠点这类场景中，能同时满足两类使用需求。从结构形态来看，整体采用上窄下宽的锥度设计，柱身截面为带切边的多边形，并非常规的光滑圆柱，这种设计首先是提升了柱体的抗侧向冲击能力——底部与预埋基础连接的位置截面尺寸更大，能将船舶系泊时产生的拉力、车辆意外剐蹭的冲击力均匀传导至地面混凝土基础，避免应力集中导致柱体根部断裂。柱身的多边形切面设计，一方面减少了光滑圆柱面容易出现的绳索打滑问题，系泊缆绳搭靠在柱身上时，切面的棱边能增加摩擦力，即使水面有风浪导致船舶小幅起伏，缆绳也不会顺着柱面向上滑脱；另一方面，多切面的结构在生产加工时，采用金属板材折弯焊接的工艺就能成型，相比整根铸造成型的圆柱，生产难度更低，后期表面做防腐喷涂处理时，各个切面的涂层厚度更容易控制，不会出现曲面喷涂流挂、厚度不均的问题。

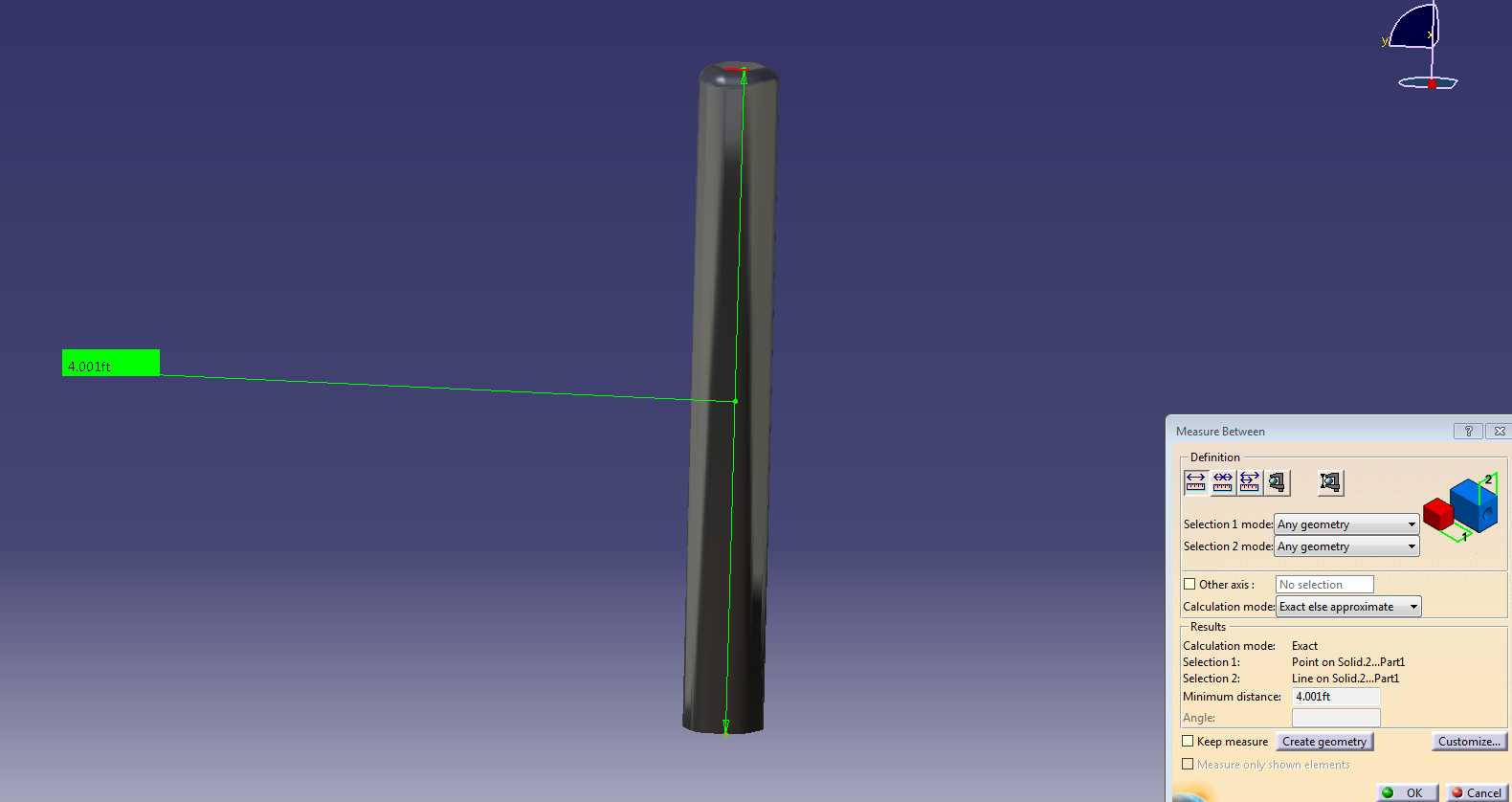

　　在安装边界的设计考量上，柱体底部设计有向外延伸的法兰安装盘，盘上均匀分布4个安装孔，适配常规的M16膨胀螺栓固定，安装时不需要做太复杂的预埋处理，只要地面混凝土层厚度达到150mm以上，强度等级不低于C25，就能直接打孔固定，安装完成后柱体露出地面的高度控制在1100mm，这个高度既符合成年人操作系缆绳的舒适作业高度，也能在车辆通行时起到足够的视觉警示作用，不会因为高度过低被驾驶员忽略，也不会因为过高遮挡停车区域的通行视线。柱体顶部做了圆弧收边处理，没有尖锐的棱角，避免人员通行时意外磕碰受伤，同时顶部的封板采用满焊工艺，和柱身完全密封，防止雨水进入柱体内部造成锈蚀，延长户外使用寿命。

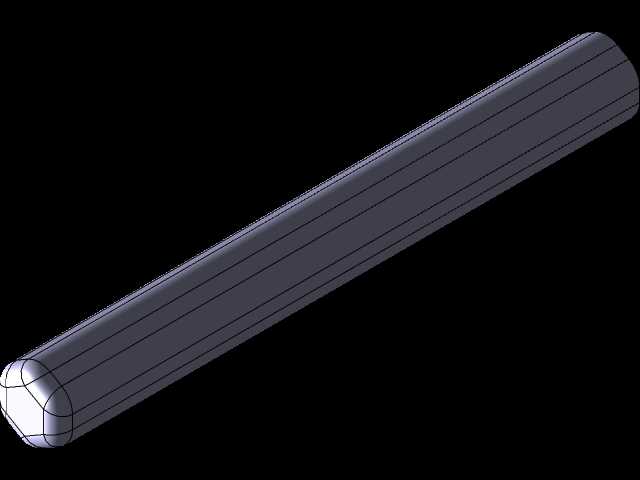

　　从功能特性来看，这款柱体除了核心的系泊固定作用，在实际场景中还能充当停车场的区域分隔桩，比如在停车场的临水边缘、人行通道和车行通道的分界位置安装，既能阻止车辆越界驶入危险区域，也能在需要临时管控通行时，在柱体之间加装连接杆件，快速形成临时隔离屏障。柱身的锥度设计还有一个实际优势，就是在发生轻微车辆剐蹭时，斜面能引导剐蹭力向侧方卸力，不会像直上直下的方柱那样直接硬抗冲击力，既减少柱体本身的变形概率，也能降低车辆剐蹭后的漆面损伤程度。在建模过程中，特意对柱身的棱边做了R3的圆角处理，不是锐利的直角，这也是考虑到户外使用的安全性，避免锋利棱边割伤操作人员的手部，或者刮损系泊用的缆绳，毕竟缆绳如果被锐利棱边反复摩擦，很容易出现断股，带来系泊安全隐患。

　　针对户外使用的防腐需求，设计时预留了表面处理的工艺余量，柱身板材厚度选用6mm的碳素结构钢，焊接完成后整体做热浸镀锌处理，表面再喷涂户外耐候性的聚氨酯涂层，即使长期处于临水高湿度、有盐雾的环境中，也能保证10年以上的使用寿命，不会出现大面积锈蚀脱落的问题。柱体底部的法兰盘和柱身连接位置，设计了三角形的加强筋板，筋板厚度和柱身板材一致，沿圆周均匀分布4块，进一步提升根部的连接强度，即使承受较大的侧向拉力，也不会出现柱体和法兰盘连接位置开焊断裂的问题。在实际选型应用时，如果是用于纯车辆防护的场景，可以适当降低柱体的高度，选用壁厚更薄的板材；如果是用于大型船舶系泊的场景，则可以加大底部法兰盘的尺寸，增加安装螺栓的数量，同时加大柱身的锥度，提升整体的抗载荷能力，这款基础模型的参数化结构可以根据不同的使用场景快速调整尺寸，不需要重新搭建整体结构框架，能大幅提升设计改型的效率。
