24英尺四灯头高杆户外照明设施

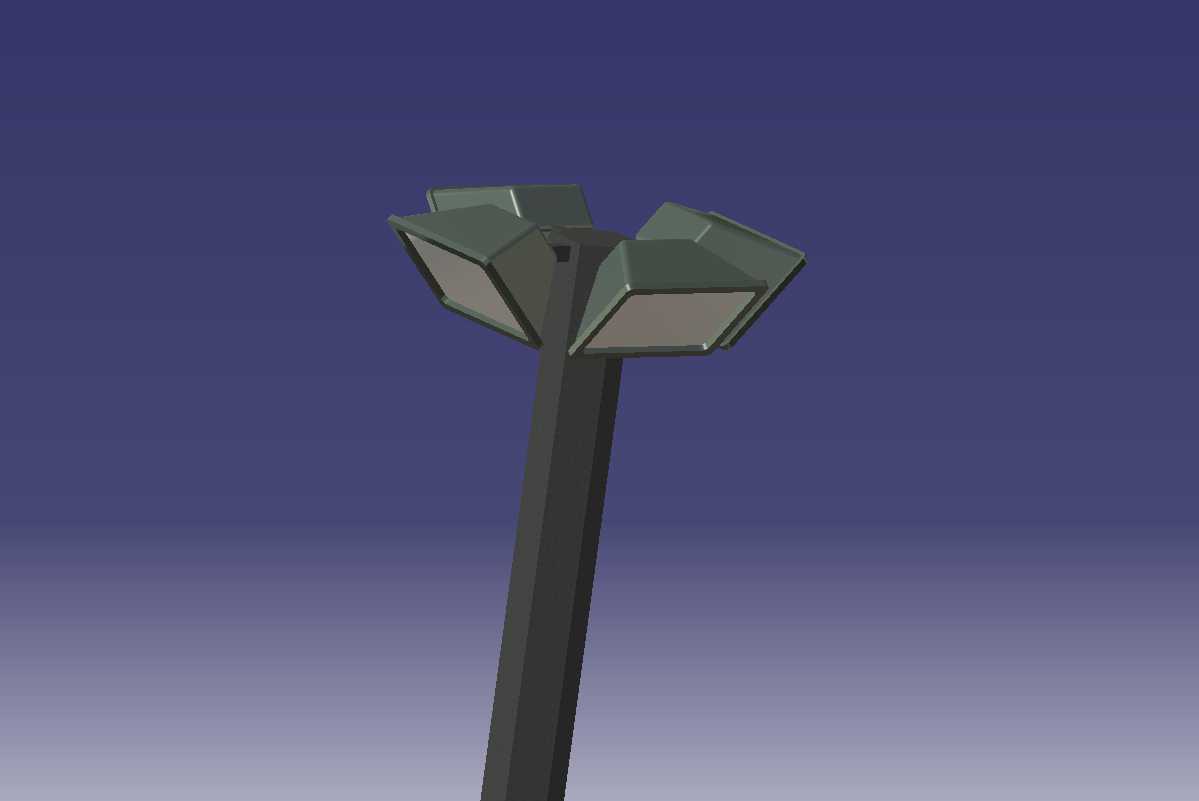

　　这款高杆照明设施的总高度为24英尺，杆体采用等截面矩形结构设计，截面尺寸经过力学核算，可承受常规户外12级阵风的风载荷作用，杆体底部预留标准法兰安装盘，安装时需匹配预埋地脚螺栓组，螺栓孔位采用圆周均匀排布方式，确保安装后杆体垂直度偏差不超过千分之三，满足户外长期使用的结构稳定性要求。杆体顶部搭载4组独立的卤素灯照明单元，单组灯具的发光面尺寸为1.5英尺*1英尺，四组灯具采用对称式向外倾斜布置，倾斜角度经过光学模拟校核，可实现杆体周围半径30米范围内的均匀照度覆盖，避免出现照明暗区，适配城市主干道交叉口、大型露天停车场、厂区作业堆场、户外体育训练场等需要大范围集中照明的场景。

　　从设计逻辑来看，这款灯杆的结构做了针对性的优化，杆体采用空心薄壁结构，在保证整体抗弯抗扭强度的前提下，尽可能降低自身重量，减少运输与安装环节的吊装成本，杆体内部预留穿线空腔，所有供电线缆均从杆体内部穿行，避免线缆长期暴露在户外环境中出现老化、破损问题，同时提升整体外观的整洁度。顶部的灯座连接结构采用可拆卸式设计，每组灯具都可独立调整俯仰角度，现场安装时可根据实际照明区域的形状、范围需求，单独调整单组灯具的照射方向，无需整体更换灯头组件，后期维护时也可单独拆卸故障灯具进行更换，无需整体吊装杆体，降低后期运维的难度与成本。

　　灯具部分采用封闭型壳体设计，壳体边缘做了防水密封结构，防护等级可达到IP65级别，能够应对户外暴雨、扬尘等恶劣天气工况，卤素灯的发光色温适配户外夜间作业的视觉需求，不会出现色温过高导致的眩光问题，也不会因色温过低造成照明区域辨识度不足的情况。四组灯具的供电线路采用分路控制设计，可根据实际使用需求选择开启全部灯具或部分灯具，在低照明需求时段降低能耗，兼顾照明效果与运行成本。

　　在安装边界方面，这款高杆灯的安装基础需要做混凝土预埋处理，预埋坑的深度需根据当地土壤承载力调整，常规土壤条件下预埋深度不低于1.8米，混凝土标号不低于C30，预埋时需提前穿好供电线缆的保护套管，法兰盘安装面的水平度偏差需控制在2毫米以内，避免杆体安装后出现倾斜。杆体安装完成后，需在底部接线腔处做好防水封堵，接线端子做绝缘防锈处理，所有连接螺栓均需加装防松垫片，避免长期受风力振动出现螺栓松动的问题。

　　从实际应用角度出发，这类多灯头高杆灯相比常规单臂、双臂路灯，单杆覆盖的照明范围更大，在大面积开阔区域使用时，可减少灯杆的布设数量，降低整体项目的管线铺设成本与基础施工成本，同时减少场地内的障碍物数量，提升场地的空间利用率。灯杆的外表面采用户外专用粉末喷涂处理，涂层厚度不低于80微米，具备良好的抗紫外线、抗腐蚀能力，可在沿海高盐雾区域、工业厂区高腐蚀环境下长期使用，涂层使用寿命不低于10年，期间不会出现明显的褪色、脱落问题。

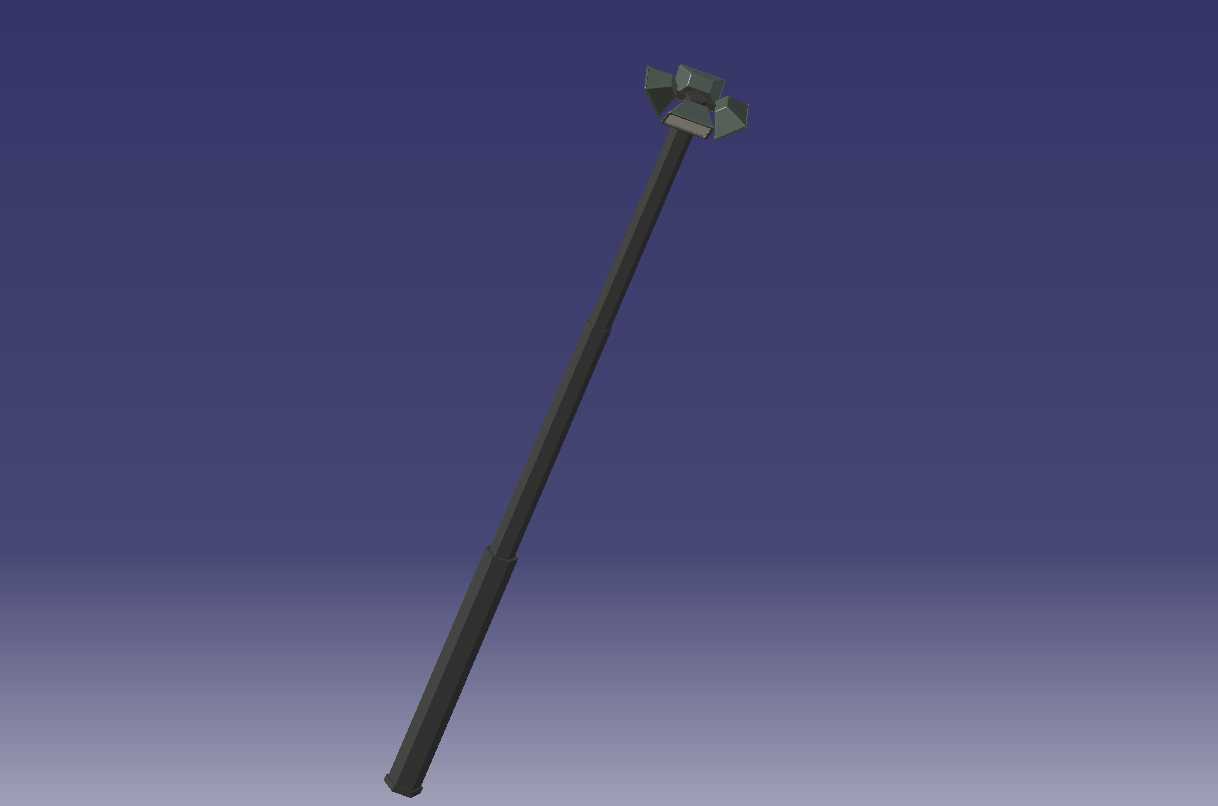

　　建模过程中，这款模型严格按照实际工程尺寸搭建，杆体的壁厚、法兰盘的厚度、灯具的内部安装卡位都做了1:1还原，可直接用于户外照明项目的方案展示、场地布局模拟、安装施工交底等场景，结构设计人员可直接在模型基础上调整灯头数量、杆体高度、安装结构等参数，快速衍生出适配不同场景的高杆灯设计方案，无需从零开始搭建基础模型，提升设计工作的效率。
