工业多层置物周转手推车结构设计

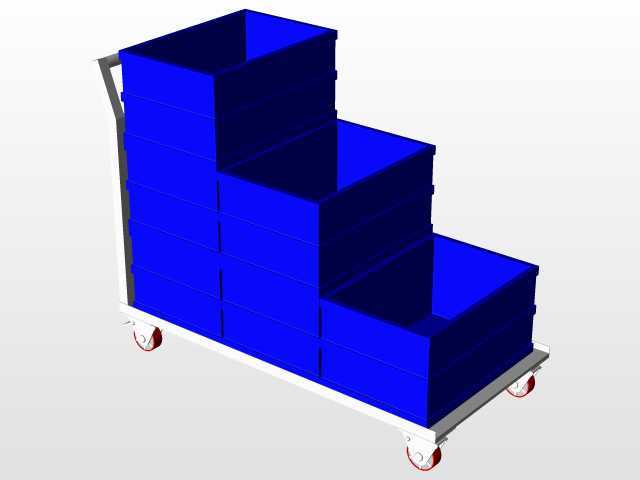

　　这款多层置物手推车的设计，最初是针对车间内多规格小件物料、工位器具的短距离转运需求做的定向开发，在机加工车间、装配产线边、仓储分拣区这类场景里，零散的工装夹具、待装配零部件、包装辅料如果靠人工徒手搬运，不仅单次转运量低，还容易出现物料掉落磕碰、人员磕碰划伤的问题，这款推车的结构就是围绕这类高频次、短路径的物料流转需求做的适配。从功能特性来看，整车采用分层置物的框架结构，每层置物区都做了围挡式的框架设计，避免转运过程中堆叠的物料从侧边滑落，不同层高的置物空间可以适配不同高度的物料存放，比如底层可以放置重量偏大的工装、重型零件，中层放置常用的待装配件，上层放置轻便的辅料、工具，取放的时候不需要频繁弯腰或者抬手，

　　符合车间作业的人机操作习惯。底部配置的四个万向脚轮，其中两个带刹车止动结构，在平整的环氧地坪、水磨石地面上推行阻力很小，停靠在工位边的时候踩下刹车就可以固定位置，不会因为地面轻微倾斜或者人员误碰出现滑移。设计思路上，整体采用框架式焊接结构，主支撑立柱用矩形截面型材，横向连接的支撑梁和层架边框用同规格型材做拼接焊接，整体结构没有多余的冗余设计，在保证承载强度的前提下尽可能控制整车自重，避免推车本身过重增加推行负担。层架的承载面做了网格镂空设计，一方面可以减少积灰、积屑，车间里的切削碎屑、灰尘不会在层板上堆积，日常清理只需要用压缩空气吹扫即可，另一方面也能进一步降低整车重量，同时镂空结构不会遮挡视线，

　　推行的时候可以透过层架观察到前方地面的障碍物，减少磕碰风险。从安装边界和尺寸适配来看，整车的宽度控制在常规车间通道的最小通行宽度以内，也就是600毫米左右的净宽，长度控制在1米上下，这个尺寸可以顺利通过车间内的设备间隔、消防通道、电梯轿厢，不会因为尺寸过大出现通行卡滞的问题。整车高度控制在1.2米以内，推行的时候扶手位置刚好在成年人腰部到胯部的高度，握持推行的时候手臂自然下垂不需要抬臂或者弯腰，长时间推行也不容易产生疲劳。每层置物区的净高度根据存放物料的常规尺寸做了梯度设计，底层净空最高，可以放置高度300毫米以内的重型工件，往上两层的净空依次降低，适配高度150到200毫米的盒装物料、小型工具盒，最上层的置物区做了略微抬高的围挡，

　　防止放置的轻便物料在推车启停的时候因为惯性滑落。结构连接的位置，所有焊接节点都做了圆角过渡处理，没有尖锐的焊渣凸起或者棱角，避免作业人员取放物料的时候被划伤，脚轮的安装位置在车架底部的四个角点，安装板和车架底部的横梁做了螺栓连接，后期如果脚轮出现磨损，可以直接拆卸更换，不需要整体切割车架，维护成本很低。在实际使用场景里，这类推车除了车间内部的物料转运，还可以作为移动的临时工位架使用，比如设备维保的时候，可以把拆卸下来的螺丝、配件、维修工具分层放在推车上，推到设备旁边就可以作为临时的工具摆放台，不需要额外携带工具盒，维修过程中产生的废零件、废油棉纱也可以暂时放在底层置物区，作业完成后统一转运处理，避免杂物遗落在设备周边造成安全隐患。针对仓储分拣场景，分层结构可以对应不同的订单品类，分拣的时候把不同订单的物料放在不同层架上，转运的时候不会出现混料，送到对应发货区之后可以直接整层清点，提升分拣发货的效率。车架的整体结构做了对称设计，不管是从正面还是背面推行都可以正常操作，不需要特意调整推车的朝向，在狭窄的通道里不需要掉头，直接反向握持就可以推行，适配车间内狭窄区域的作业需求。
