8mm外径T型气动快插三通接头

　　在气动回路搭建的现场作业里，这类T型结构的快插接头是气路分流、支路引出场景里用得极频繁的基础元件，适配外径8mm的气动软管，不管是车间流水线的气动工装气路排布、小型自动化设备的执行元件供气分支，还是气动工具的现场管路改造，都能见到这类接头的应用。和传统螺纹拧接、卡套压接的三通接头不同，这款快插结构的接头不需要额外的密封生料带、卡套预装工具，气管插入到位后内部的弹性卡爪会自动抱紧管外壁，配合内置的密封圈实现端面密封，现场布管的时候能省去大量拧接、预装的工时，尤其是在设备后期维护、气路临时改接的场景下，插拔操作只需要按压接头端部的释放环就能拔出气管，不需要额外工具，作业效率提升非常明显。从结构设计的角度看，

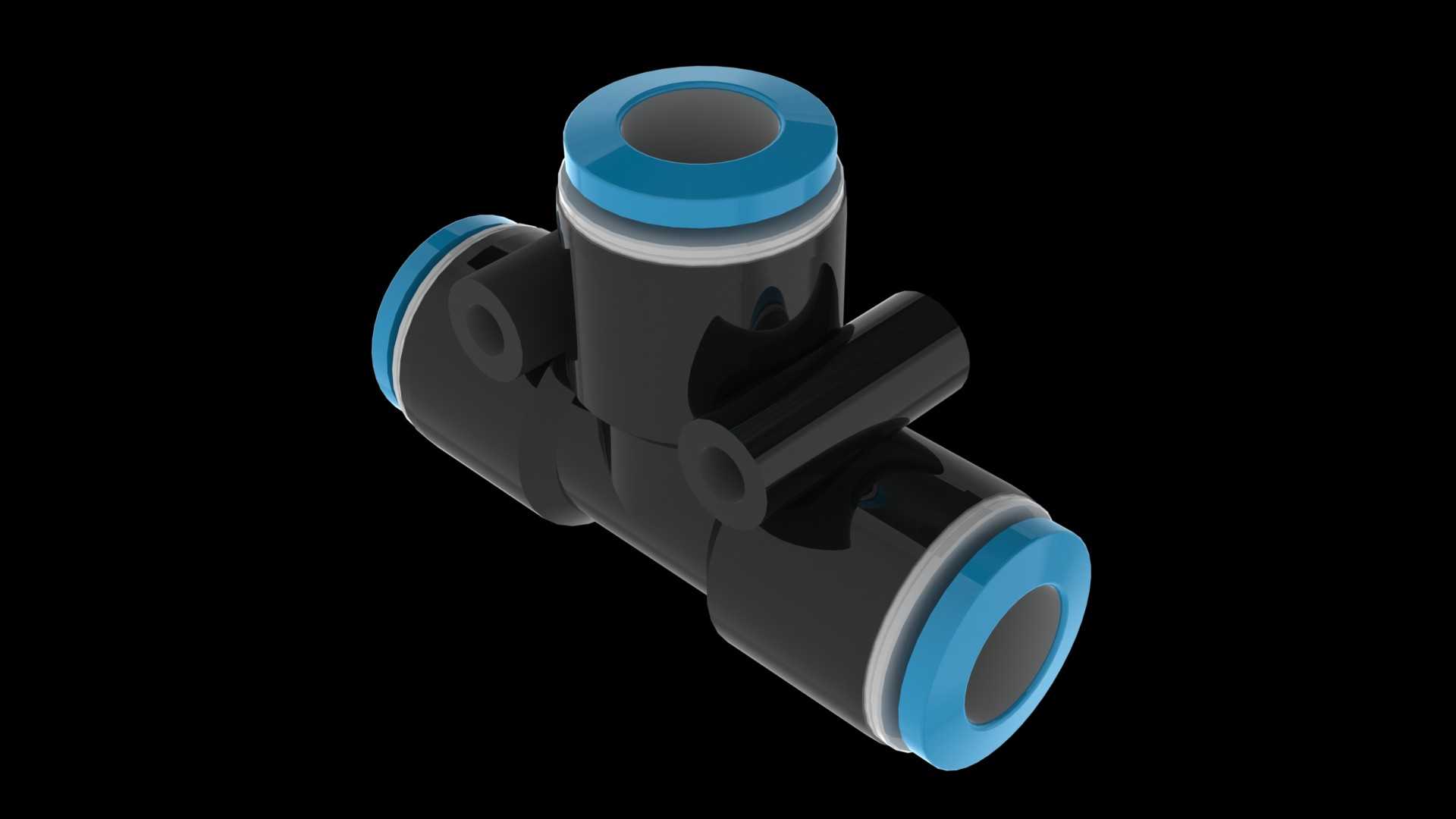

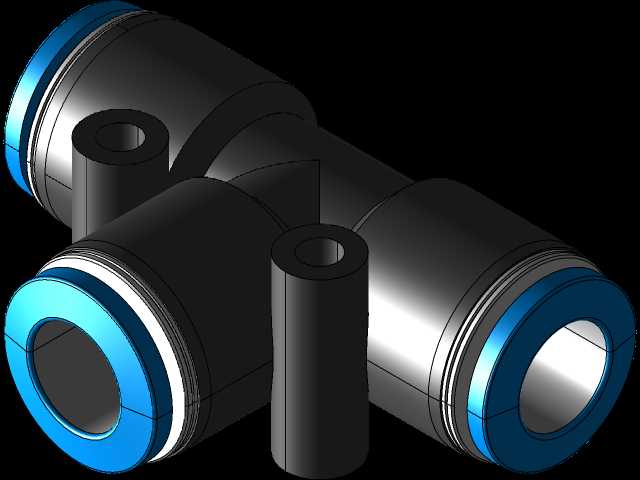

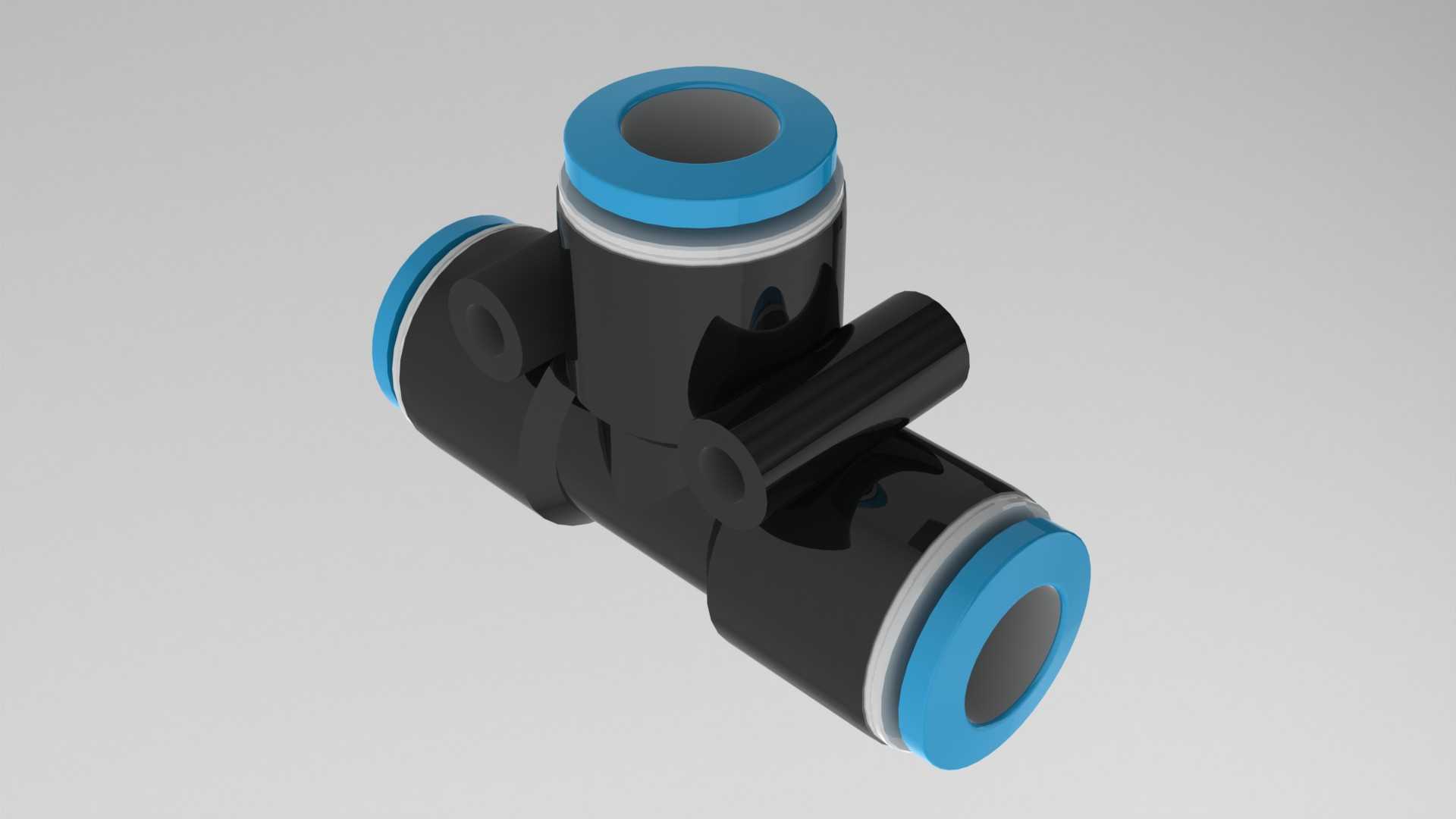

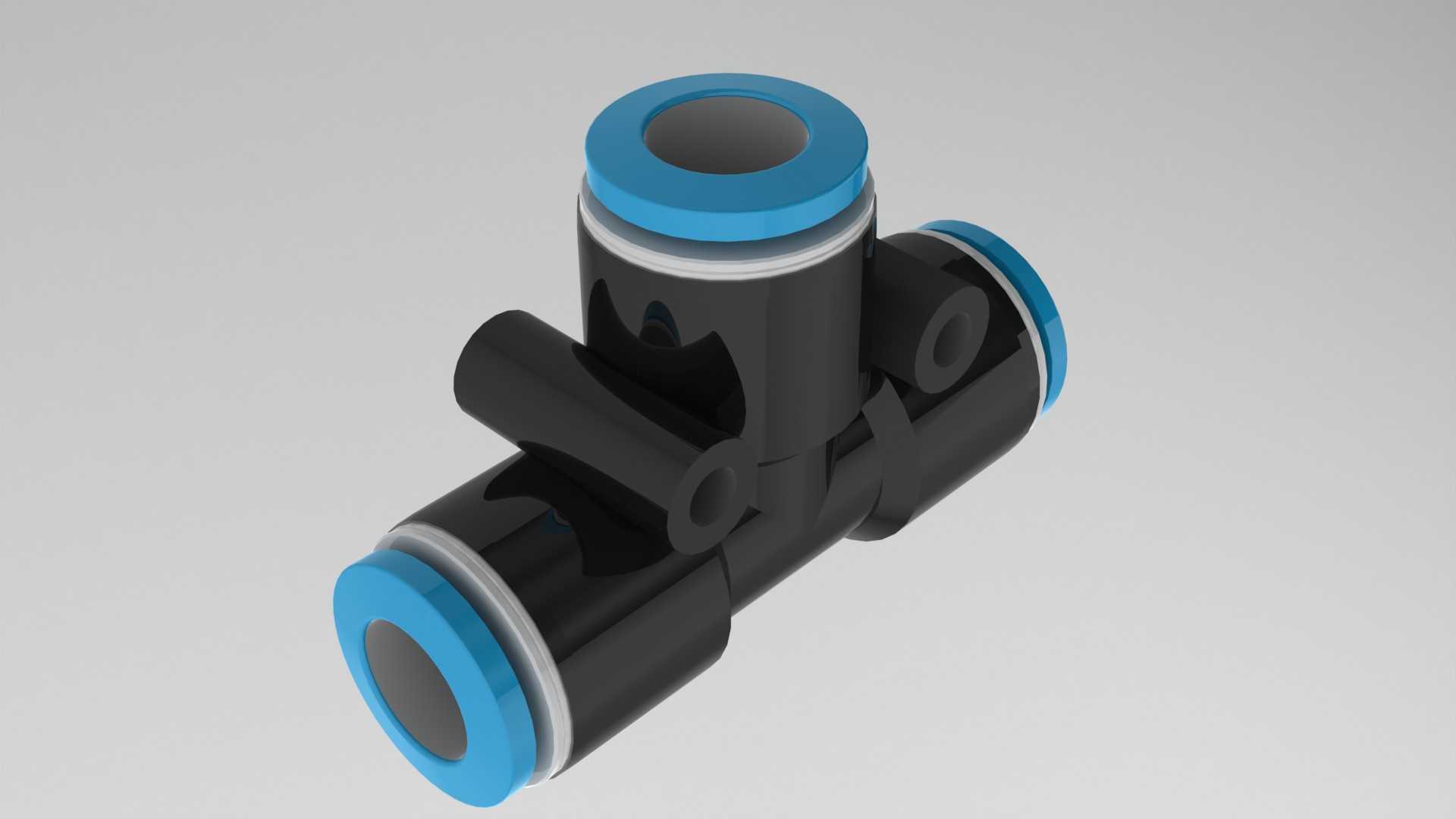

　　这款接头采用正T型的三向等径结构，三个接口的适配管径统一为8mm，三个接口的轴线处于同一平面，其中两个接口沿水平轴线对向布置，第三个接口沿垂直轴线向上布置，这种布局在气路分流时能让气流的转向更平缓，相比斜角三通能减少局部压损，适合对供气压力稳定性有一定要求的气动执行元件供气场景。接头的主体采用工程塑料注塑成型，材质本身具备一定的耐气压、耐常见气动管路油污的特性，重量比金属材质的三通接头更轻，在移动气动设备、轻型工装的气路布置里不会给管路带来额外的负重。接口端部的蓝色部分是快插结构的释放压环，采用和主体不同硬度的塑料材质，按压时的形变行程刚好能撑开内部的不锈钢卡爪，既保证日常使用时不会因为管路拉扯意外脱管，

　　又能在需要拆换气管的时候用很小的按压力度就能完成释放操作。在安装边界上，这款接头因为是等径T型结构，三个方向的接管操作都需要预留足够的手指按压空间，垂直方向的接口上方需要预留至少15mm的操作空间，方便插拔气管时按压释放环，水平方向的两个接口外侧也需要预留不小于10mm的操作间隙，避免因为周边结构件干涉导致气管无法插到位或者无法拆卸。接头内部的流道做了圆弧过渡处理，没有直角锐边，气流通过时不会产生明显的紊流噪音，长时间通气时的压损控制在合理范围内，适合工作压力在0-1MPa区间的常规气动回路使用。在实际选型使用时，这类快插接头需要配合外径公差符合标准的气动软管使用，比如PU气管、尼龙气管，

　　如果气管外径偏大会导致插入困难甚至损坏内部密封圈，外径偏小则会出现密封不严漏气的情况。另外在布管时要注意避免接头承受过大的管路径向拉力，虽然卡爪的抱紧力足够应对常规的管路拉扯，但长期承受偏载拉力会导致卡爪受力不均，缩短接头的使用寿命。和金属材质的三通接头相比，这款塑料快插三通的成本更低，批量用于设备气路搭建时能有效控制物料成本，同时本身的抗腐蚀特性也适合在一些有轻度腐蚀性气体、潮湿环境的气动回路里使用，不会像金属接头那样容易出现锈蚀卡死的问题。在三维建模层面，这类接头的建模重点在于快插结构的细节还原，包括内部卡爪的卡槽、密封圈的安装槽位、释放环的限位结构，这些细节如果还原不到位，在做设备气路布局的干涉检查时就容易出现误判，比如预留的安装间隙不够、和周边的线槽、安装板出现碰撞。实际做设备布局时，这类接头的安装位置要尽量避开需要经常操作的设备维护区域，同时要让三个接口的朝向方便后期插拔气管，尽量不要把释放环的一侧贴向安装板，否则后期维护时根本没法按压拆管。另外在气路设计时，这类T型三通通常用于主气路的支路引出，比如主气路沿水平方向布置，通过垂直方向的接口给上方的气动气缸、气动电磁阀供气，这种布置方式能让管路走向更规整，减少气管的弯折，延长气管的使用寿命。
