R1200C设备维护用中心支撑托架结构

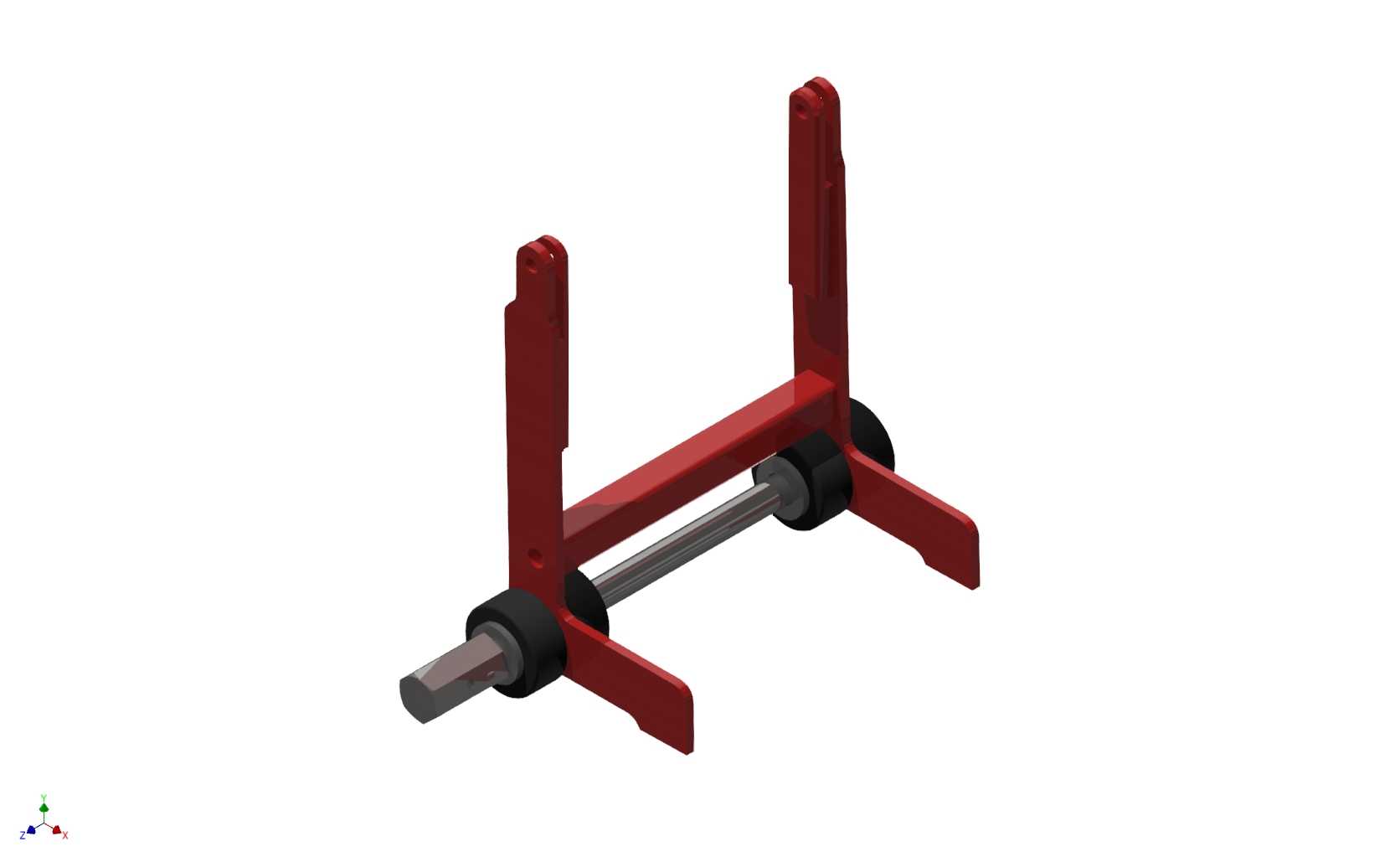

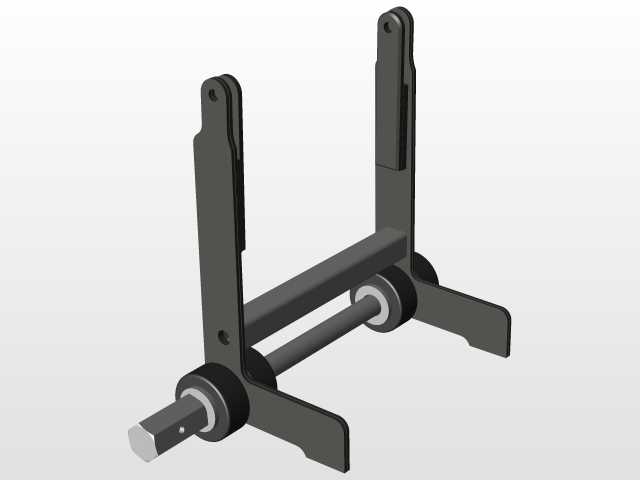

　　在通讯类设备的线下运维场景中，不少基站侧部署的R1200C类设备在拆机维护、部件更换、整机检测环节，往往缺乏适配的专用承托工装，常规的通用台钳要么容易夹伤设备壳体的喷塑层，要么无法匹配设备底部的定位点位，导致维护过程中设备容易滑移，甚至出现接口磕碰、板件受力变形的问题，这款中心支架正是针对这类实际运维痛点开发的专用承托结构。从结构功能来看，该支架采用双侧立式支撑臂搭配横向穿轴的主体架构，两个红色立式支臂为主要承力部件，支臂上部预留的安装孔位可直接对齐R1200C设备底部的预装固定孔，无需额外打孔或者加装转接件，就能实现设备与支架的快速定位锁紧，避免维护过程中设备出现横向或者纵向的窜动。横向穿轴搭配两端的黑色限位衬套，

　　一方面可以调节两个支臂之间的开合间距，适配同系列不同宽度规格的设备承托需求，另一方面衬套采用耐磨非金属材质，既可以避免金属轴与支臂直接摩擦产生的金属碎屑掉落污染设备板件，也能在支臂调整到位后提供足够的锁紧摩擦力，防止维护过程中支臂移位。支臂下部延伸出的两个水平支撑脚，能够增大支架与工作台面的接触面积，即使在维护过程中对设备施加一定的按压、插拔力，支架也不会出现侧翻或者滑移的情况，保障运维操作的稳定性。设计过程中，首先考虑的是运维场景的操作便利性，整个支架没有采用复杂的快拆或者调节结构，所有部件均为常见的机加工件，支臂采用板材折弯成型后做喷塑处理，既保证了结构强度，也避免金属锐边划伤操作人员或者设备表面，横向轴采用标准圆钢加工，

　　端部做倒角处理，方便衬套的安装与拆卸，即使在户外运维现场没有专用工具的情况下，也能快速完成支架的组装与间距调整。从安装边界尺寸来看，两个支臂的最大开合间距可覆盖同系列设备的底部安装孔距范围，支臂的垂直高度经过反复校核，既不会因为高度过高导致设备安装后重心过高失稳，也不会因为高度过低导致设备底部的接口、线缆被工作台面挤压，预留的操作空间足够操作人员伸手完成设备底部线缆插拔、模块更换等操作，支撑脚的外伸长度经过配重计算，当设备安装在支架上时，整体重心始终落在四个支撑脚围成的支撑面内部，即使操作人员在设备上部施加一定的下压力，也不会出现倾翻风险。实际使用过程中，该支架不仅可以用于工作台面上的设备拆解维护，

　　也可以搭配固定件安装在移动运维小车上，满足现场抢修过程中的设备临时承托需求，相比通用的支撑工装，这款支架完全匹配R1200C设备的安装点位，不需要额外加装防护垫就能避免设备表面损伤，同时结构简单可靠，没有易损部件，长期使用也不需要频繁维护更换，能够有效提升通讯设备运维环节的操作效率，降低设备维护过程中的意外损坏概率。在结构强度校核阶段，针对支臂的受力情况做了对应的载荷验证，单侧支臂可承受的垂直载荷完全覆盖设备整机重量，即使维护过程中需要对设备局部施加较大的拆解力，支臂也不会出现变形或者断裂的情况，横向轴的抗弯曲强度也经过验证，在两个支臂处于最大开合间距、满载荷承载的情况下，轴的中部挠度变形量控制在极小范围内，不会影响设备的安装定位精度。
