VEX赛事用十分之一拼接式3D打印球组件

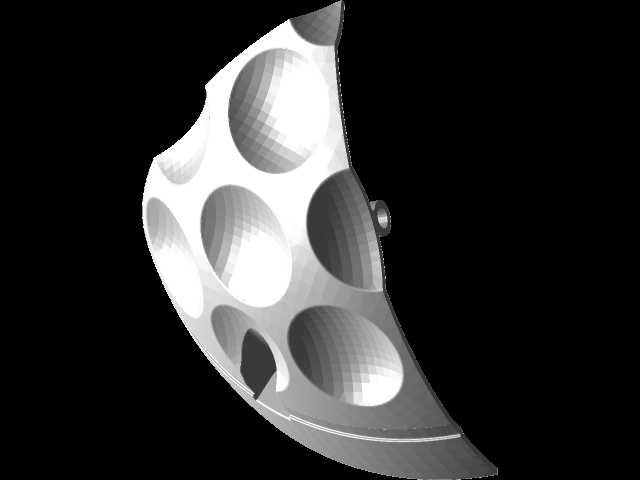

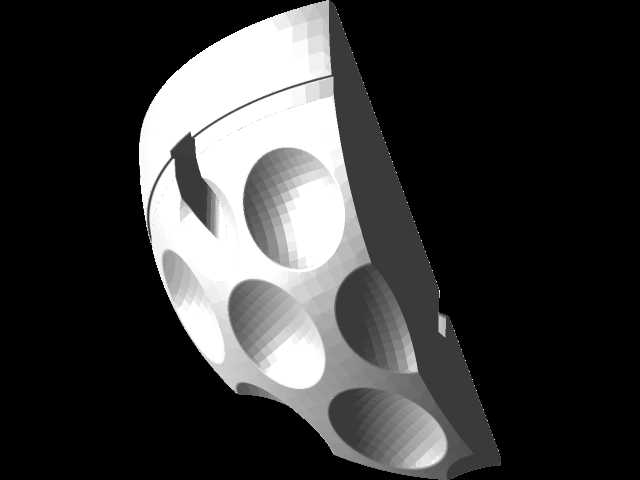

　　这款分块式球体组件主要面向青少年机器人竞赛场景设计，适配VEX Change Up赛事的用球需求，针对桌面级小尺寸3D打印机的成型幅面限制做了针对性拆分，将完整球体均匀切分为十个等大的楔形分块，单块尺寸可适配绝大多数入门级FDM3D打印机的打印平台，无需大尺寸成型设备即可完成整套球体的制作。从实际赛事使用场景来看，这类拼接球需要严格匹配赛事规定的重量、尺寸与表面摩擦系数要求，设计过程中针对无支撑打印做了结构优化，单块楔形件的内外曲面倾斜角度均调整至FDM工艺可自支撑的阈值范围，打印时无需额外添加支撑结构，既减少了打印耗材的浪费，也避免了支撑拆除后留下的表面瑕疵影响球体圆度与表面一致性。单块分块的拼接端设计有定位卡扣结构，

　　相邻分块拼接时可通过卡扣实现初步定位，后续通过标准规格的紧固件完成整体锁紧，整套球体组装完成后，外表面均匀分布的凹坑结构完全匹配赛事用球的表面特征，凹坑的深度、直径与排布间距均参照官方用球参数做了等比例还原，保证球体在机器人拨取、弹射、传递过程中的摩擦特性与官方用球一致，不会因为表面结构差异导致机器人机构动作失效。从安装边界来看，单块分块的连接端预留了标准紧固件的安装孔位，孔位尺寸适配8-32规格的螺钉，组装时先将十个楔形分块依次拼接为两个半球结构，两个半球的对接端额外设计有环形锁紧槽，配套的两个环形压环可嵌入锁紧槽内，通过五组8-32规格的螺钉将两个半球锁紧为完整球体，最后再通过八组同规格螺钉配合螺母完成钢珠的固定，

　　整套紧固件均采用赛事允许的标准尼龙螺钉螺母，整体组装完成后的重量可控制在赛事规定的2克误差范围内，完全符合赛事的器材规范要求。设计过程中还针对3D打印的层厚误差做了公差补偿，所有拼接面的配合间隙预留了0.2mm的装配余量，即便是采用0.3mm层厚的快速打印参数制作，也能顺利完成拼接，不会出现过紧无法装配或者过松导致球体散架的问题。分块结构的壁厚做了均匀化处理，整体壁厚控制在2mm，既保证了球体的结构强度，在机器人高速拨取、撞击过程中不会出现开裂变形，也尽可能控制了打印耗材的用量，单块分块的打印时长可控制在半小时以内，整套球体打印完成仅需五个小时左右，适合参赛队伍快速制作备用赛事用球，应对训练与比赛过程中的用球损耗。

　　球体内部的钢珠安装位做了限位结构设计，钢珠装入后不会在球体内部出现窜动，保证球体的重心始终位于几何中心，投掷、滚动过程中的运动轨迹与官方用球保持一致，不会因为重心偏移影响机器人的定位与动作精度。针对日常训练的高频使用场景，拼接结构做了反复拆装的耐久性优化，卡扣位置做了圆角过渡处理，多次拆装也不会出现卡扣断裂的问题，若训练过程中某一块分块出现损坏，可单独打印对应分块进行更换，无需重新制作整个球体，大幅降低了参赛队伍的器材制作成本与时间成本。
