简约流线型螺纹口饮用塑料瓶结构设计

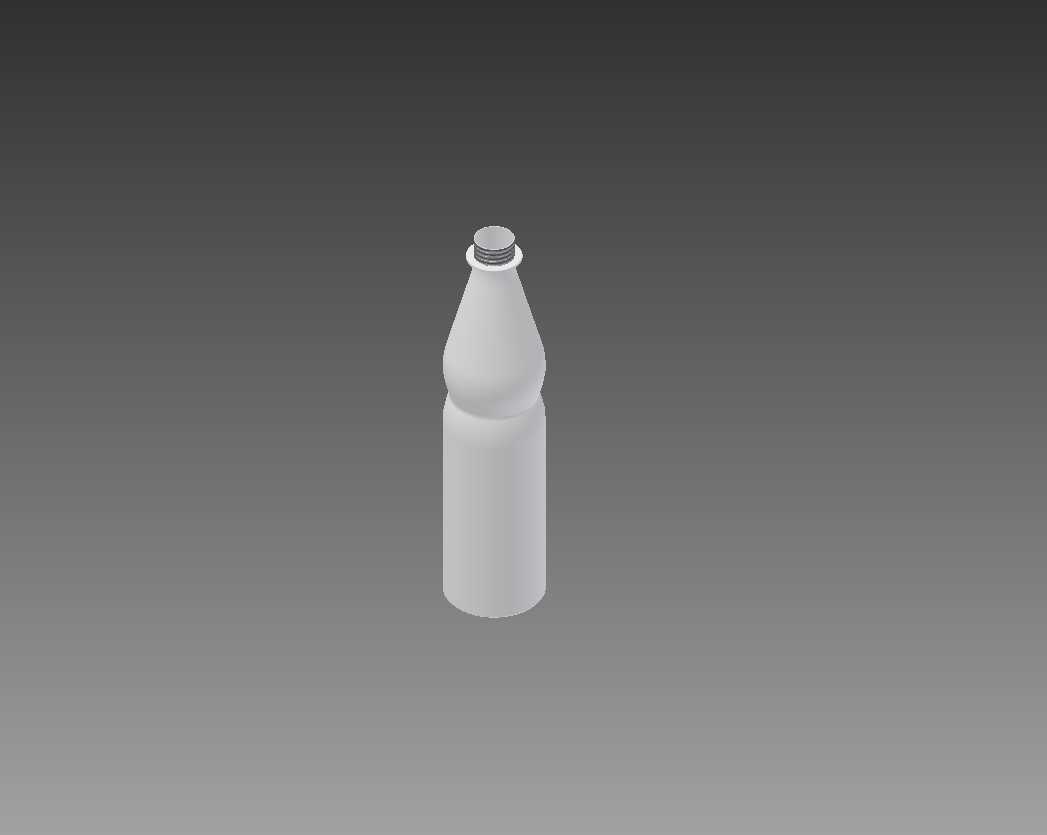

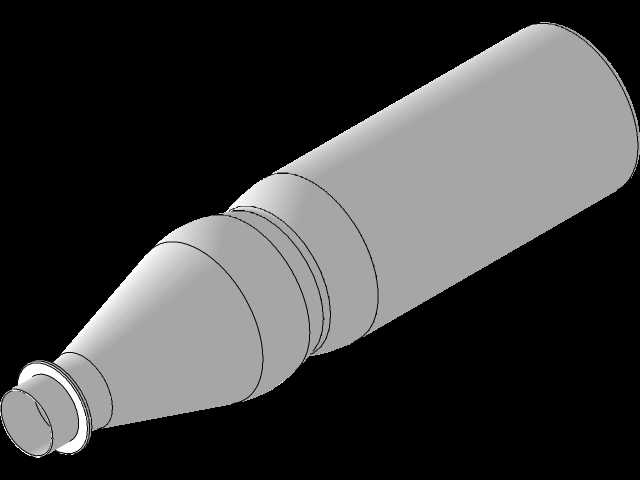

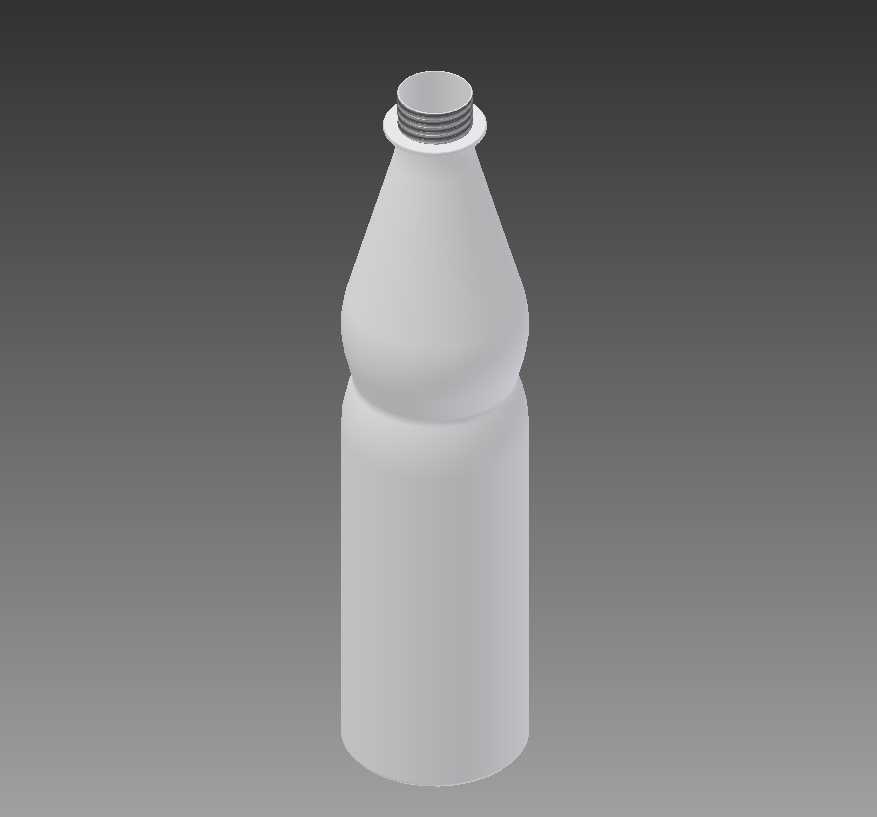

　　这款瓶体结构的设计，最初是面向常温饮品灌装生产线的配套容器需求展开的，在前期对接快消品包装端的需求时，首先要平衡的是吹塑成型的工艺可行性、终端握持的人机体验，以及灌装、旋盖、贴标全产线的适配性。从结构细节来看，瓶口采用标准外螺纹设计，螺纹牙距匹配市面通用的38mm口径防盗瓶盖，旋合行程控制在3圈半，既保证密封后的扭力矩符合运输防漏要求，也能适配现有高速旋盖机的卡头尺寸，不需要对现有产线的旋盖模组做额外改造，能直接对接多数饮品厂的现有灌装设备。瓶身整体做了两段式变径处理，上半段从瓶口向下逐步扩径，形成流畅的弧面过渡，这个弧度不是单纯的外观造型考量，一方面是在吹塑过程中，这个渐变曲面能让型坯的壁厚分布更均匀，避免直角过渡位置出现料薄、

　　应力集中的问题，提升吹塑成品率；另一方面，这个收窄的瓶颈位置刚好匹配人手握持时虎口的贴合弧度，单手握持时手指能自然搭在瓶身下半段的直筒区域，不会因为瓶身过滑出现脱手的情况。瓶身下半段采用等径直筒设计，这个区域是贴标的主要工作面，直筒结构能保证卷标机贴标时标签平整无褶皱，不会因为曲面起伏导致标签翘边、对位偏移，同时直筒段的外径尺寸适配常规的饮料装箱格位，单箱24瓶排布时，瓶身之间的间隙控制在2mm，既不会因为间隙过小装箱时出现挤碰，也不会浪费包装箱的内部空间，提升仓储运输的空间利用率。从安装边界和适配场景来看，瓶体总高度控制在230mm，最大外径82mm，这个尺寸能适配市面上多数自动售货机的货道尺寸，不管是弹簧货道还是履带货道，

　　都能顺利出货，不会出现卡瓶的问题。瓶底做了内凹的五瓣式防滑底结构，这个结构一方面是提升瓶体直立放置时的稳定性，在倾斜5度的平面上也不会倾倒，另一方面内凹结构能增强瓶底的结构强度，灌装后堆码时，上层瓶的重量能通过瓶底的加强筋均匀传导到下层瓶的肩部位置，堆码6层不会出现瓶身瘪塌的情况。在设计过程中，还特意做了壁厚的梯度分配，瓶口位置因为要和瓶盖配合，壁厚控制在1.8mm，保证螺纹的结构强度，反复旋盖不会出现滑牙；瓶身直筒段壁厚控制在0.3mm，在满足垂直承压要求的前提下尽可能减少原料用量，降低单瓶的材料成本；瓶底位置因为要承受堆码和落地冲击，壁厚控制在0.5mm，搭配加强筋结构，能承受1.2米高度自由跌落至水泥地面不破裂。

　　从实际应用场景延伸，这款瓶体不仅可以用于碳酸饮料、饮用水的灌装，更换瓶身的配色和原料配方后，也能用于日化类洗护产品的包装，只需要调整螺纹的密封结构，增加瓶口的内塞卡位，就能适配不同内容物的密封要求，不需要重新开制整套吹塑模具，能大幅降低客户的模具投入成本。在建模过程中，所有曲面都做了G2连续处理，导出的模型可以直接用于吹塑模具的型腔加工，不需要再做曲面补正，曲面的拔模角度全程控制在1.5度以上，不存在倒扣结构，能保证吹塑完成后顺利脱模，不会出现粘模的问题。另外瓶肩位置的弧面还做了光影优化，在终端陈列时，灯光打在瓶身上能形成均匀的反光带，提升产品的陈列质感，不会因为曲面凹凸出现杂乱的反光影响视觉效果。
