适配苹果设备的多功能充电支架结构设计

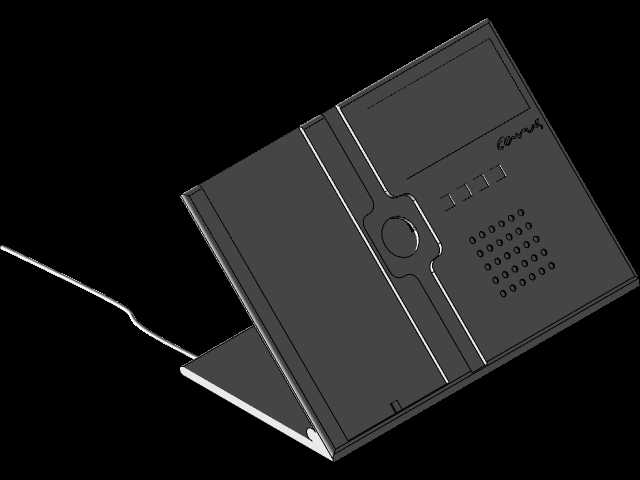

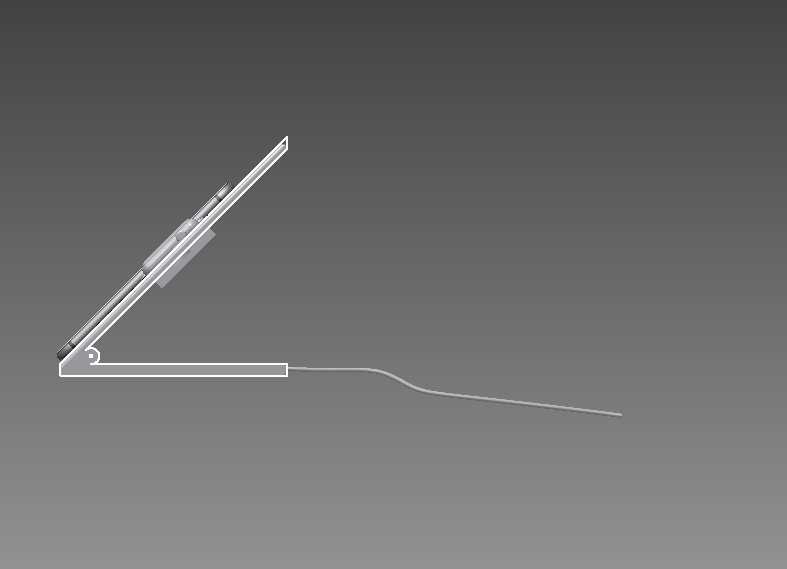

　　日常桌面数码配件的结构设计中，多设备协同充电的支架类产品一直是消费电子周边的重点开发方向，这款适配苹果系列移动设备的充电底座，在结构布局上充分考虑了桌面使用的实际场景，将手机支撑、手表充电位预留、USB端口扩展三个核心功能整合在同一基座上，解决了多设备用户桌面充电线材杂乱、设备摆放无固定位置的实际问题。从结构设计的角度看，这款支架的手机支撑部分采用了可翻折的悬臂结构，铰接位置的阻尼设计经过反复调校，能够在0到75度的角度区间内任意悬停，用户可以根据自身坐姿、使用场景调整手机屏幕的倾斜角度，无论是放在办公桌上查看消息、视频通话，还是放在床头柜上作为闹钟显示界面，都能找到合适的视角，铰接轴的位置做了隐藏式处理，外部没有突出的轴端结构，

　　既避免了积灰，也让整体外观更加简洁利落。基座部分的尺寸控制经过了桌面占用边界的测算，整体横向宽度控制在120mm以内，纵向深度不超过80mm，放在常规的办公桌、书桌甚至床头柜边缘都不会占用过多的桌面空间，基座底部预留了防滑硅胶垫的安装槽，安装硅胶垫之后，支架整体与桌面的静摩擦系数能够达到0.8以上，用户插拔充电线、点按手机屏幕的时候，支架不会出现滑移、倾倒的问题。功能布局上，基座后侧集成了两个USB3.0端口，端口的位置做了内凹处理，插拔U盘、数据线的时候不会因为端口突出导致线材弯折过度，延长线材的使用寿命，端口的供电能力经过匹配设计，单端口最大输出电流能够满足移动硬盘、U盘等外设的供电需求，除了给数码设备充电之外，

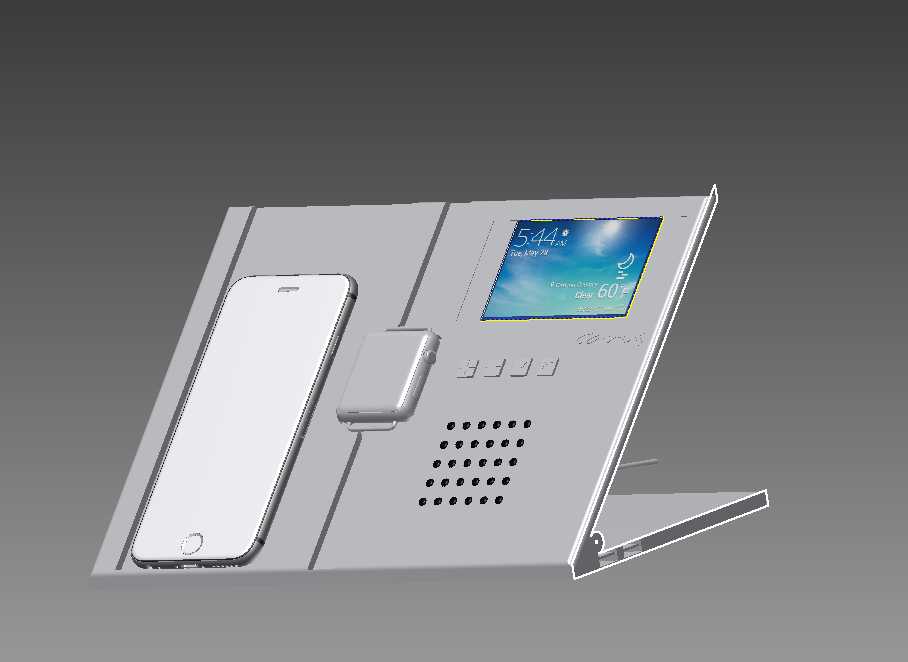

　　还能作为桌面USB扩展 hub 使用，减少电脑主机端口的占用。在手机支撑的托板位置，做了厚度2mm的软胶垫层安装位，安装软胶之后能够避免手机边框与金属/硬质塑料托板直接接触，防止刮花设备边框，托板的承托边缘做了15度的向上翻边，翻边高度控制在5mm，既能够挡住手机防止滑落，又不会遮挡手机屏幕的底部显示区域，不会影响全面屏手机的手势操作。专门预留的Apple Watch充电区域做了圆形的凹槽结构，凹槽的尺寸完全匹配苹果原装手表充电器的外径，用户只需要将原装充电器嵌入凹槽，将充电线从基座底部的走线槽引出，就可以实现手表的放置充电，凹槽的深度控制在8mm，充电器嵌入之后表面与基座上表面齐平，手表放置的时候不会出现歪斜、翘边的问题，

　　不管是平放充电还是利用手表的床头钟模式立式放置，都能保持稳定。走线结构的设计上，基座底部做了纵横交错的走线槽，不管是手机充电线、手表充电线还是USB扩展的线材，都可以顺着走线槽从基座的后侧或者左右两侧引出，用户可以根据桌面插座的位置选择合适的出线方向，避免线材在桌面杂乱缠绕，基座的边角位置全部做了R3的圆角处理，没有尖锐的棱角，日常使用挪动的时候不会刮伤桌面，也不会磕碰划伤用户。从材料选型的角度，这款支架的主体结构可以采用ABS+PC的合金塑料注塑成型，兼顾结构强度和外观质感，铰接位置的阻尼轴采用金属粉末冶金材质，能够承受上万次的翻折转动而不出现阻尼衰减、松动的问题，整体结构没有复杂的倒扣结构，注塑生产的时候模具结构简单，量产良率能够控制在较高水平，装配的时候只需要通过卡扣和少量螺丝就可以完成整体组装，生产装配效率较高。实际使用场景中，这款支架既可以放在家庭书桌、床头柜作为个人多设备充电收纳的载体，也可以放在办公工位上，作为办公桌面的手机支架和USB扩展坞使用，解决办公场景下手机放置、临时文件传输、多设备充电的需求，整体结构没有冗余的设计，每一处结构都对应实际的使用需求，没有为了外观牺牲功能实用性，在有限的尺寸边界内实现了尽可能多的实用功能，结构的可靠性和使用便利性都经过了实际使用场景的验证。
