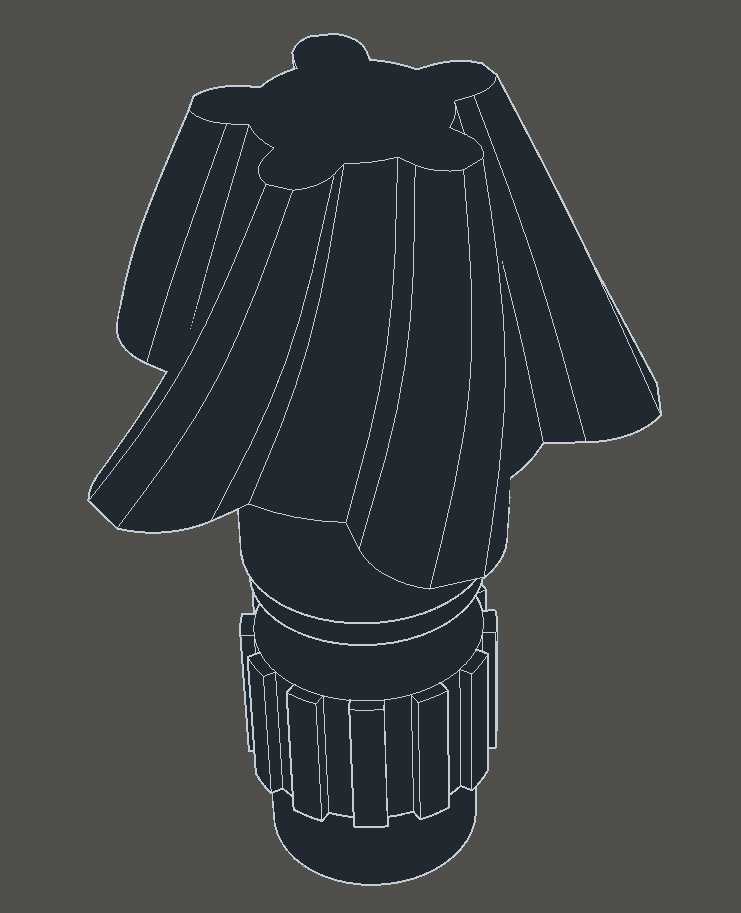

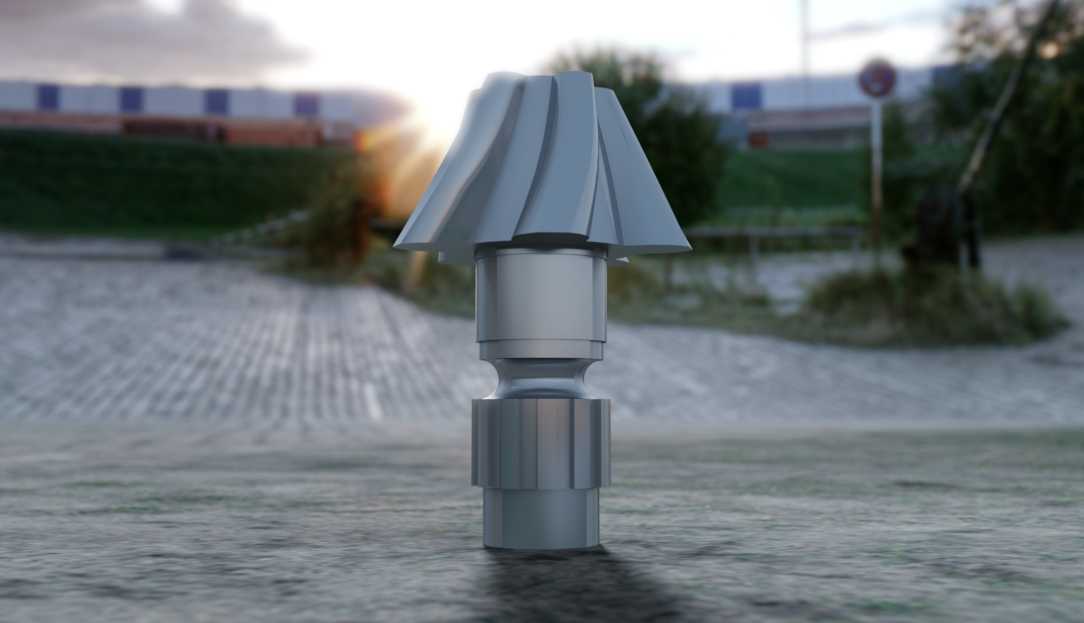

带花键连接段的螺旋锥齿轮结构

　　这款锥齿轮的设计初衷，是适配小空间内相交轴之间的动力传递场景，常见于手持动力工具、小型精密传动箱、便携设备的动力换向结构中，这类场景往往对传动件的轴向安装尺寸限制严苛，同时要求传动过程平稳无明显冲击，能承受短时的过载载荷。从结构上看，轮齿采用螺旋齿形设计，相比直齿锥齿轮，啮合过程中轮齿是逐步进入接触再逐步脱离，重合度更高，传动时的噪音与振动明显更低，适合转速偏高、对运行平顺性有要求的传动链路。齿部的锥角参数经过匹配计算，可适配对应轴交角的配对锥齿轮，啮合时齿面接触印痕能均匀分布在齿高中部，避免偏载导致的局部齿面磨损过快，延长部件的实际使用寿命。齿轮下部集成的花键连接段，采用了矩形花键的结构形式，相比单键连接，

　　花键的多齿均匀承载特性可以传递更大的扭矩，同时对中性更好，装配时能保证齿轮与连接轴的同轴度，避免高速转动时出现偏心带来的动不平衡问题，花键的齿侧间隙控制在合理范围，既方便装配时的推入操作，又不会因为间隙过大导致传动反向时出现空程冲击。在实际安装边界上，齿轮锥背与花键段之间设置了定位轴肩，装配时轴肩端面可与对应轴承内圈或者轴套端面贴合，实现轴向位置的精准定位，不需要额外添加调整垫片来确定啮合位置，能减少装配环节的调整工作量。齿部的齿向修形在建模时已经做了预设，考虑到实际承载后轮齿会产生微小的弹性变形，修形量可以抵消变形带来的齿端接触问题，避免轮齿端部出现应力集中导致的崩齿故障。这类锥齿轮在实际应用中，

　　通常配对使用在两轴轴线垂直相交的传动位置，将输入轴的转动方向换向90度输出，比如小型角向磨光机的传动头、便携钻孔设备的动力换向结构、小型自动化设备的转角传动模组中都能见到这类结构的身影。建模过程中，轮齿的齿形生成参考了锥齿轮的当量齿轮参数，将背锥展开得到当量圆柱齿轮的齿形参数后，再投影到锥面生成螺旋齿线，保证齿形从大端到小端的平滑过渡，不会出现齿形畸变导致的啮合干涉。花键段的尺寸参数匹配常用的小直径传动轴规格，齿顶与齿根的过渡圆角做了优化，避免应力集中在花键齿根位置，提升交变载荷下的疲劳强度。齿轮整体的结构没有多余的减重孔或者复杂工艺结构，适合采用模锻成型后再进行齿部精加工的工艺路线，批量生产时的工艺性较好，加工成本可控。

　　在传动性能上，螺旋齿的设计使得传动效率维持在较高水平，相比蜗轮蜗杆结构的换向传动，这类锥齿轮的传动效率更高，发热更小，适合连续运转的小型传动场景，不会因为长时间运行导致温升过高影响润滑脂的性能。装配时需要注意配对齿轮的安装距，保证两个齿轮的节锥顶点重合，才能实现正确的啮合，建模时预留的安装基准面可以作为加工和装配时的定位基准，减少尺寸链累积误差带来的啮合偏差。齿面的粗糙度要求在建模时也做了对应考量，齿面工作区域的表面质量要求高于非工作区域，既可以降低啮合时的摩擦损耗，也能保证齿面的接触疲劳强度，避免点蚀等早期失效问题出现。花键段的末端做了倒角处理，方便装配时顺利插入对应的花键孔，不会刮伤孔内的花键齿面，同时也能去除加工时产生的毛刺，避免装配时铁屑进入啮合区域造成齿面划伤。
