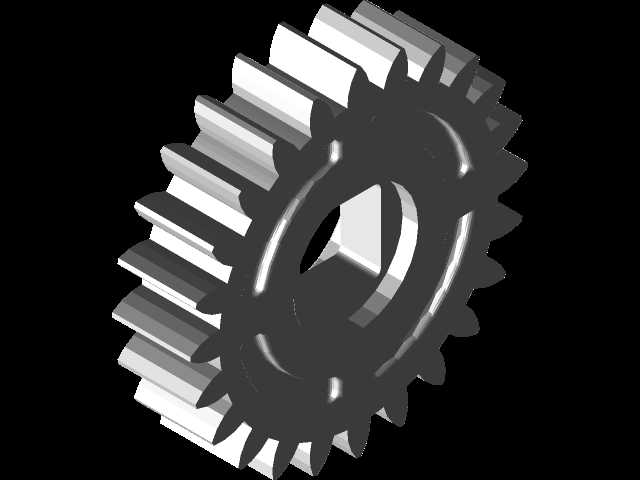

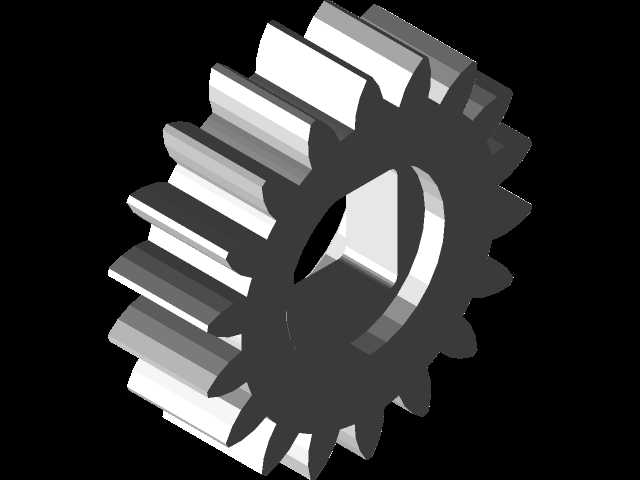

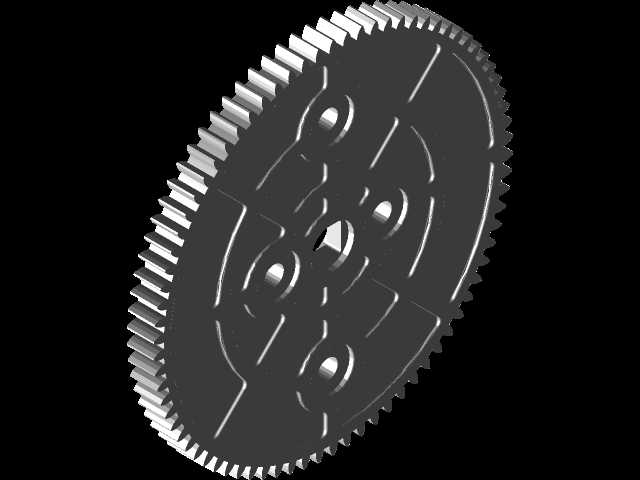

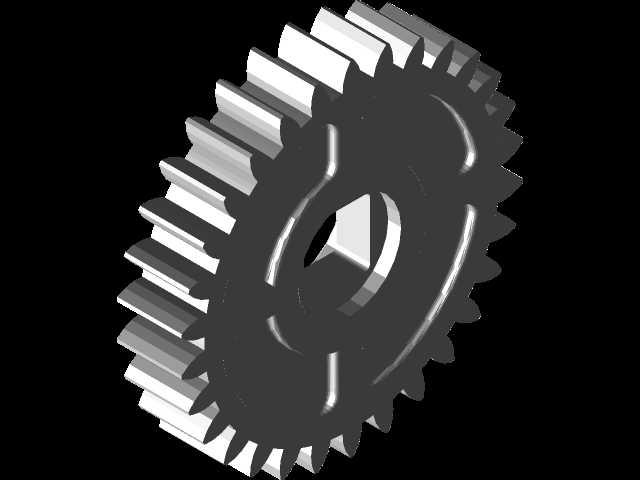

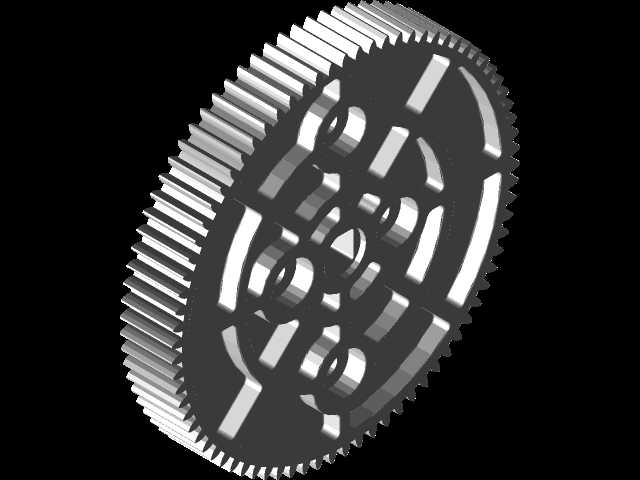

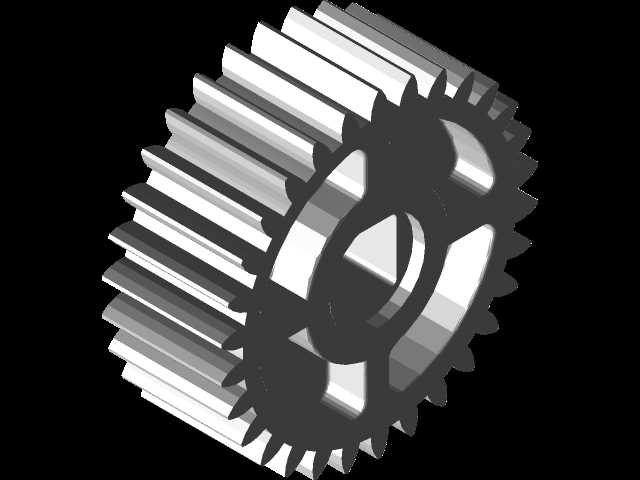

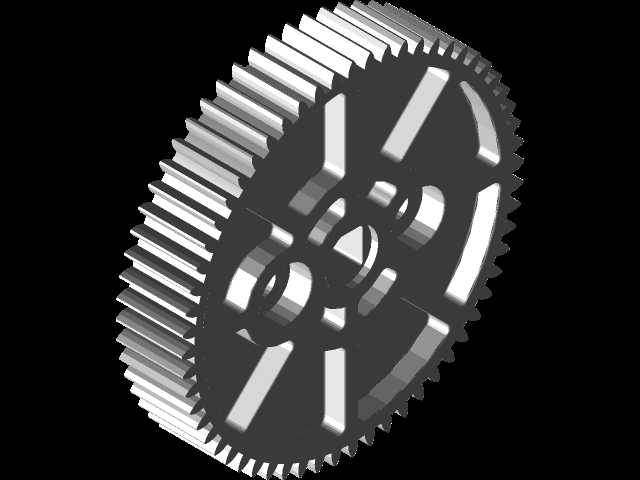

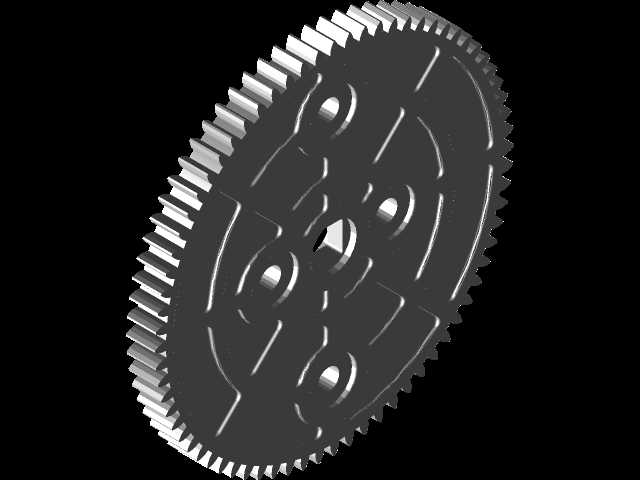

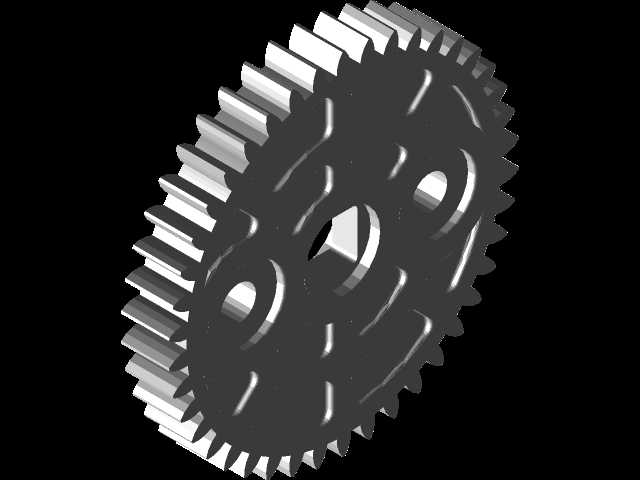

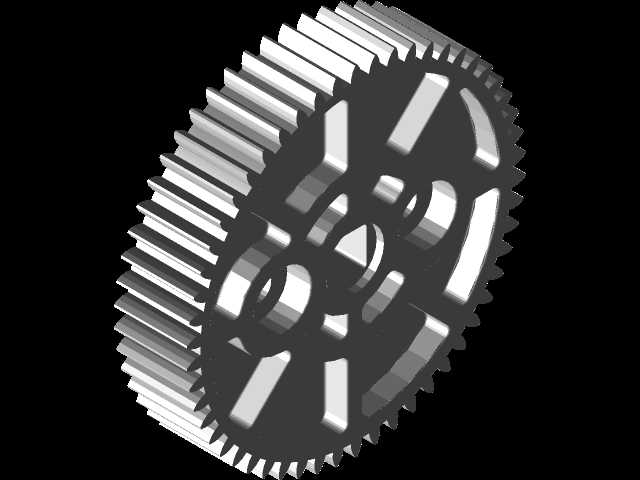

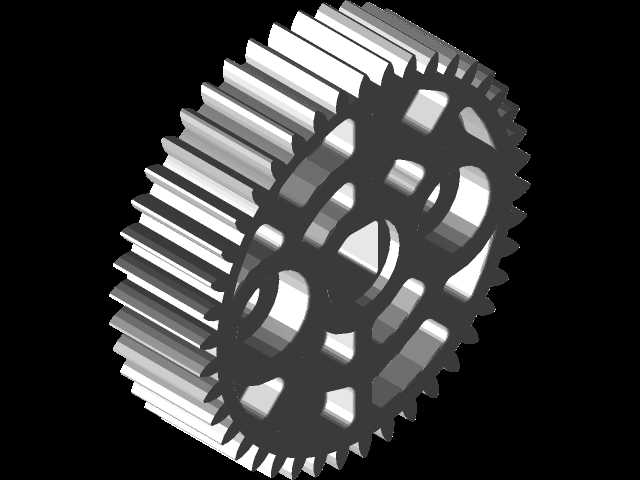

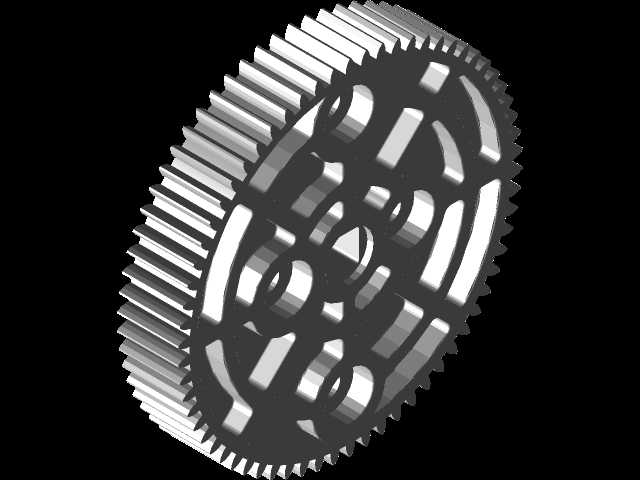

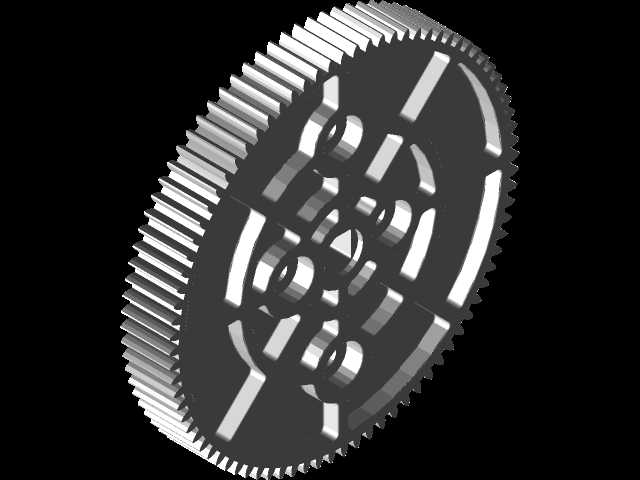

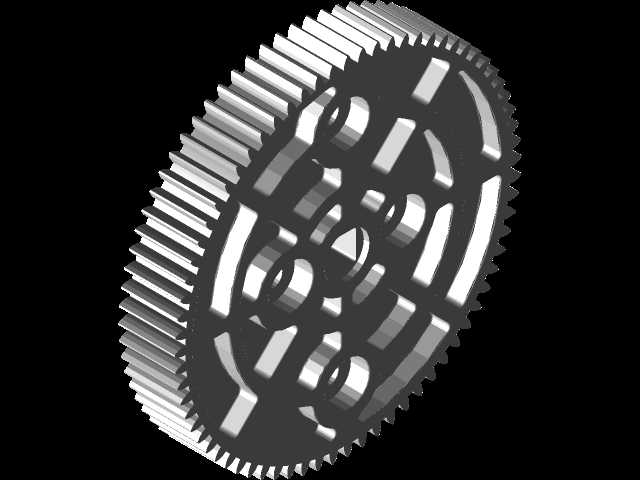

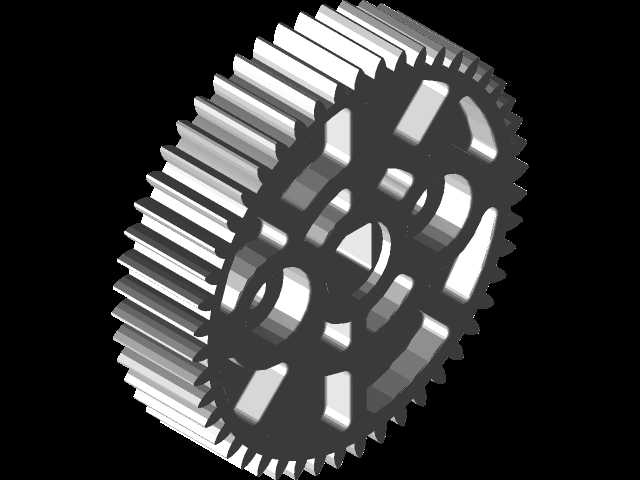

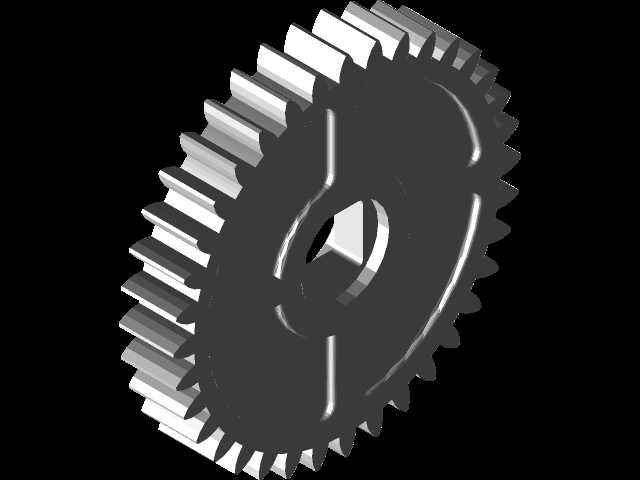

VexU竞赛用可配置定制尺寸齿轮结构

　　这款可配置齿轮的设计初衷，是匹配Vex机器人竞赛平台的动力传动需求，解决参赛队伍在不同机构设计中，反复选型适配标准齿轮的痛点。在机器人竞赛的实际场景里，不同功能机构对传动比、安装空间、齿厚的要求差异极大：比如抬升机构需要更大齿厚来承受冲击载荷，避免急停急启时轮齿崩断；走行机构则需要匹配特定齿数来调整轮组转速，配合电机输出特性达到预期的行进速度；末端执行器的传动链路空间紧凑，往往需要更薄的齿厚来压缩整体安装尺寸，给其他执行元件留出布局空间。

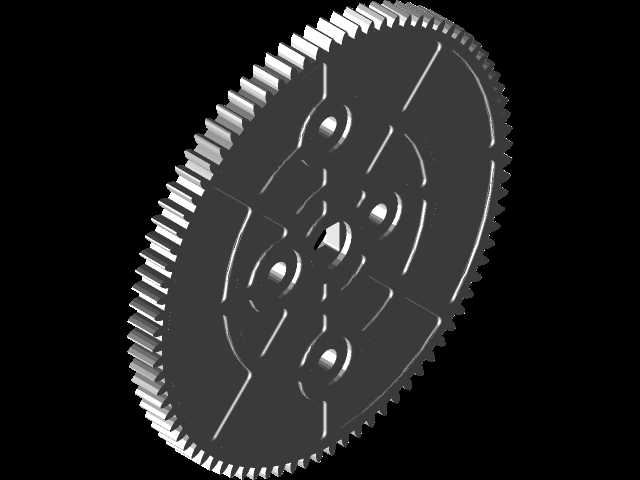

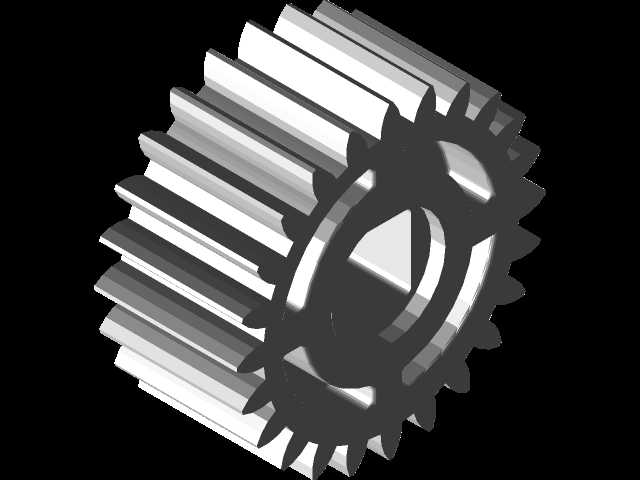

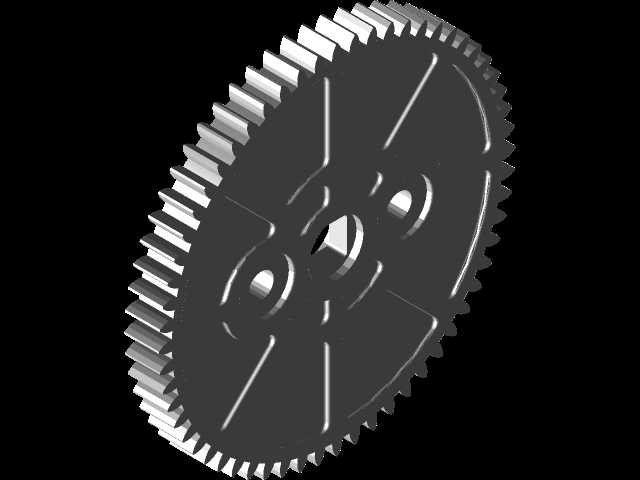

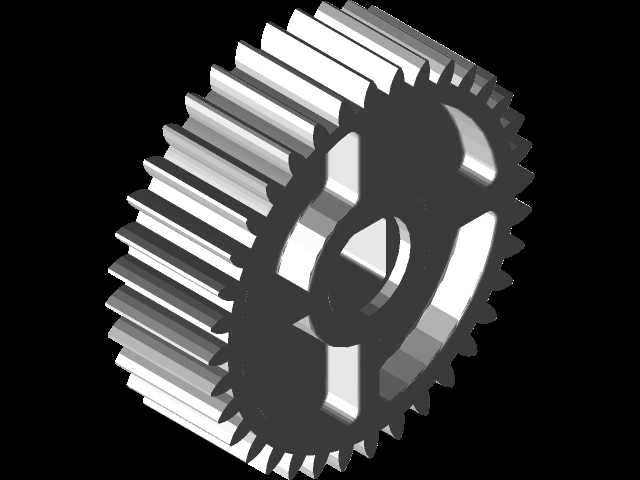

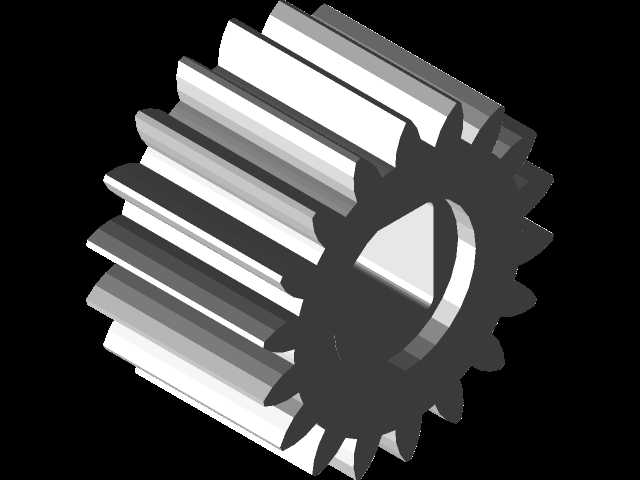

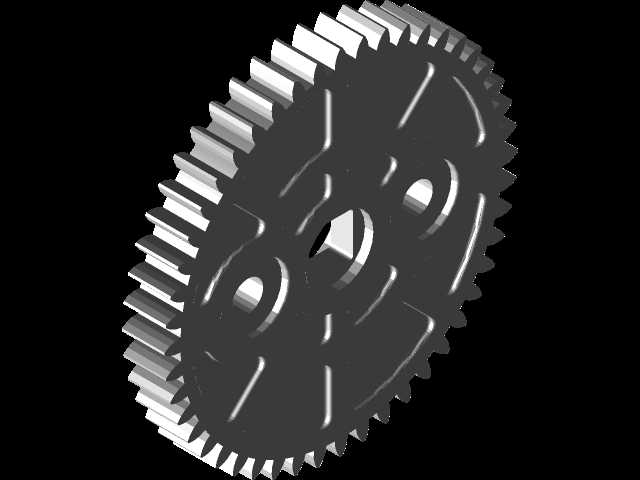

　　从功能特性来看，这款齿轮采用参数化设计逻辑，核心参数围绕竞赛常用的传动需求做了覆盖：齿数范围覆盖18齿到90齿，刚好匹配竞赛里从高速级到低速级的传动比搭配需求，低于18齿的直齿轮容易出现根切问题，影响传动平稳性和轮齿强度，所以设计时把最小齿数卡在18齿，规避根切带来的强度缺陷；齿厚范围覆盖0.25英寸到0.5英寸，对应不同载荷等级的传动场景，参赛队伍可以根据自身机构的受力情况选择对应齿厚，不需要额外做轮齿的强度校核修改。齿轮的内孔采用D型孔设计，这是Vex平台标准轴的匹配结构，安装时不需要额外做键槽加工或者轴孔配做，直接套入对应规格的D型轴就能实现周向固定，避免传动过程中出现轮轴打滑的问题，装配效率远高于普通圆孔齿轮，也省去了参赛队伍加工定位结构的工序。

　　设计过程中，这款齿轮严格遵循径节24、压力角20度的标准齿轮参数体系，能够和Vex平台内所有同参数的标准齿轮完美啮合，不会出现因为参数不匹配导致的卡滞、传动间隙过大、轮齿磨损过快的问题。参数化的设计逻辑让使用者只需要在设计表中选择对应的齿数、齿厚参数，就能自动生成对应规格的齿轮模型，不需要从零开始绘制齿廓、拉伸实体、做内孔特征，大幅缩短参赛队伍的结构设计周期。在安装边界上，不同齿数对应的齿轮外圆尺寸严格遵循标准齿轮的尺寸计算逻辑，选型时只需要根据中心距要求匹配对应齿数的配对齿轮，就能保证合理的啮合侧隙，不需要额外调整中心距来适配轮齿尺寸；齿宽方向的尺寸完全由选定的齿厚参数决定，布局时只需要预留对应厚度的轴向安装空间，不需要额外考虑轮齿的轴向突出结构，因为所有规格的齿轮都采用直齿结构，齿向与轴线平行，没有额外的轴向限位凸台或者减重槽的突出结构，安装时的轴向空间计算非常直接。

　　在实际竞赛应用中，这类可配置齿轮能够覆盖绝大多数传动场景的需求：比如在传动链路的高速级，选择小齿数、薄齿厚的规格，降低传动链路的转动惯量，提升电机的响应速度，让机器人的动作更跟手；在低速重载的抬升、抓取机构位置，选择大齿数、厚齿厚的规格，提升轮齿的接触强度和弯曲强度，承受机构启停时的冲击载荷，避免比赛过程中出现断齿导致机构失效的问题。同时配套的对应规格模型能够直接用于3D打印或者机加工的快速验证，参赛队伍在确定参数后可以直接导出模型做快速原型制作，验证传动链路的实际运行效果，不需要再做模型格式的转换或者特征修复，减少设计到实物验证的中间环节。

　　从结构细节来看，轮齿的齿顶高、齿根高都严格遵循标准齿轮的参数规范，齿根处做了标准的圆角过渡，避免应力集中导致的轮齿断裂问题；D型孔的尺寸公差匹配Vex平台标准轴的公差范围，装配时既能保证周向固定的可靠性，又不会出现过盈太大导致装配困难的问题，也不会因为间隙过大导致传动回差超标，影响机构的定位精度。对于参赛的结构设计人员来说，这类参数化齿轮不需要反复调整齿廓参数，只需要根据传动比、安装空间、载荷情况选定对应参数，就能直接生成可用的零件模型，把更多的精力放在机构整体的布局和功能优化上，而不是消耗在基础标准件的重复建模上。
