赛车齿轮齿条式转向传动机构设计

　　这套转向传动机构针对场地竞速类赛车的转向需求开发，核心安装位置位于赛车前轮轴前部，直接连接两侧转向节与方向盘转向柱，承担转向动作的力矩传递与行程转换功能。不同于民用车辆的转向器设计，该结构总转向行程对应方向盘转动圈数为1.8圈，大幅缩短了转向比，能够满足赛车在高速过弯、连续绕桩场景下的快速转向响应要求，避免大转向比带来的方向操作滞后问题。

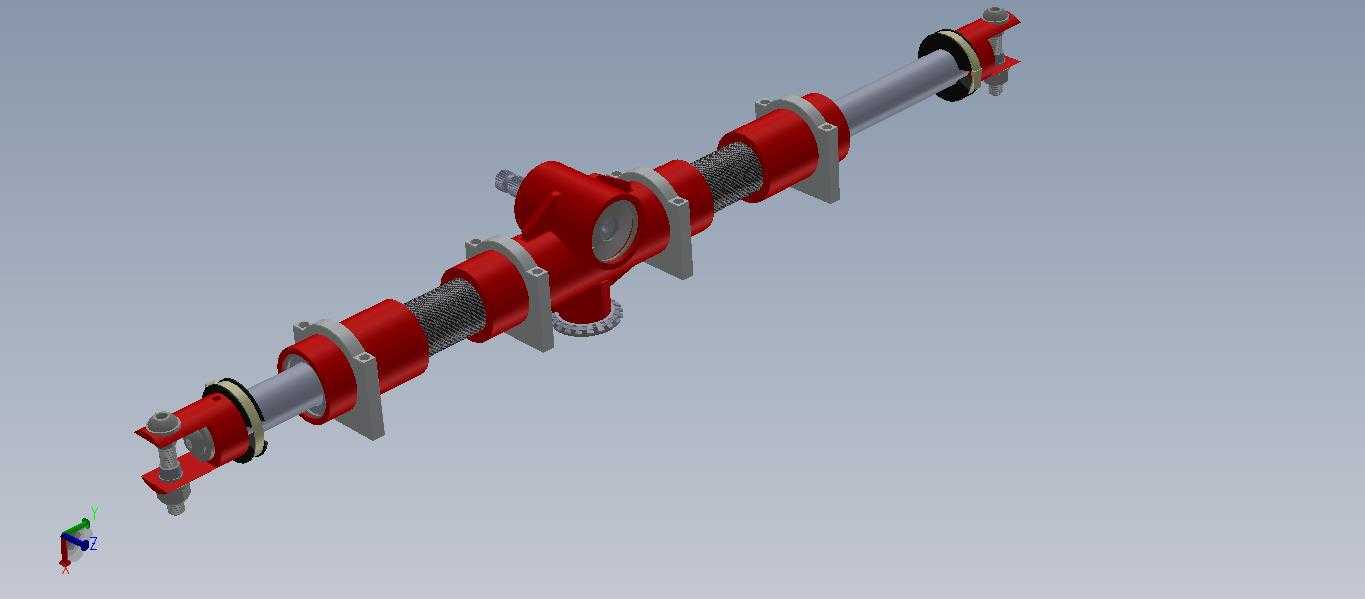

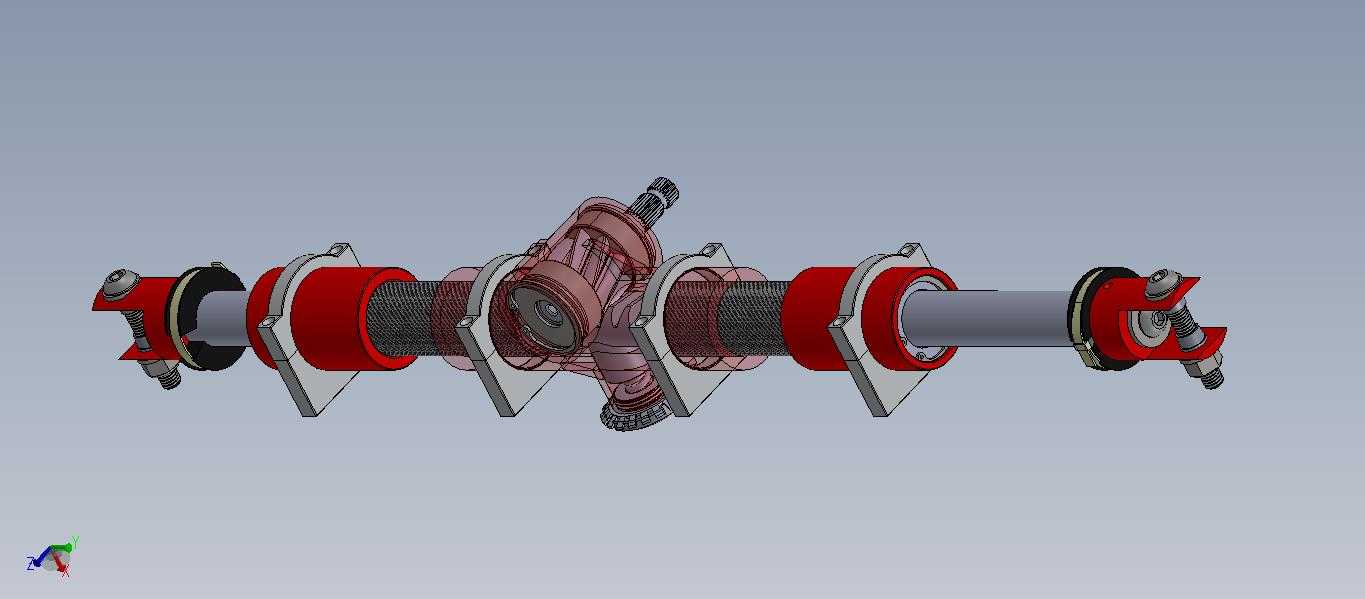

　　从结构设计逻辑来看，该机构采用齿轮齿条啮合的核心传动形式，中间的铸铝壳体内部集成了转向齿轮与齿条的啮合副，壳体上预留的安装凸台用于将整个转向机构固定在车架前副车架的对应安装位上，安装点的位置经过布局优化，能够在传递转向力矩时抵消部分路面反馈的径向冲击，减少转向过程中的机构形变。齿条两端通过球头销结构连接横拉杆，横拉杆端部的球铰直接对接前轮转向节的摇臂，这种硬连接结构能够最大限度降低转向虚位，保证方向盘转动角度与车轮偏转角度的线性对应，让驾驶员能够精准感知车轮的转向角度变化。

　　结构的支撑设计上，齿条沿轴向设置了多组带衬套的支撑固定座，衬套采用自润滑材质，既能够对长行程齿条起到径向支撑作用，避免齿条在大推力输出时出现弯曲形变，也能减少齿条往复运动时的摩擦阻力，保证转向动作的顺滑度。壳体外侧的齿轮输入端采用花键结构对接转向柱下轴，能够传递更大的转向力矩，适配赛车大尺寸转向轮的操作力矩输入，花键连接的形式也方便拆装维护，能够根据不同车手的驾驶习惯快速调整转向柱的安装角度。

　　安装边界方面，整个机构沿整车横向布置，总长度适配轮距1600-1800mm的单座或双座场地赛车，两端横拉杆的长度带有螺纹调节结构，装配时可以通过旋转横拉杆调整前轮前束参数，匹配不同的底盘调校设定。壳体的安装孔位采用标准化间距设计，能够兼容多数钢管车架与一体式碳纤维座舱的前舱安装布局，不需要额外制作转接支架即可完成装配。齿条的有效行程经过精确计算，对应前轮最大转向角可达32度，能够满足赛车在狭窄赛道掉头、连续急弯的转向角度需求，不会出现转向角度不足的问题。

　　在功能特性上，该结构没有集成民用车辆常见的助力转向结构，完全采用机械直传的形式，一方面能够减少助力系统带来的重量负担，降低赛车前轴的簧下质量，提升前轮的贴地性能；另一方面无助力的结构能够将路面的轮胎抓地力变化直接反馈到方向盘上，帮助车手实时判断前轮的抓地极限，做出更精准的驾驶操作。机构的所有外露连接部位都采用了防松螺母与开口销组合的锁止结构，能够承受赛车在颠簸路面、路肩冲击下的振动载荷，避免行驶过程中连接部件松脱引发的安全问题。

　　设计过程中针对齿条的受力情况做了专门的强度校核，齿条采用合金钢材质经调质处理，齿面做高频淬火硬化，能够承受急打方向时的瞬间冲击载荷，不会出现断齿、变形等失效问题。壳体采用铝合金压铸成型，在保证结构刚度的前提下尽可能降低自身重量，符合赛车轻量化的设计原则。两端的球头结构采用密封式设计，能够阻挡赛道上的砂石、灰尘进入球铰摩擦面，延长部件的维护周期，适应场地赛复杂的赛道环境。
