汽车尾气催化转化器流场压力分布仿真分析

　　在机动车尾气后处理系统的研发环节，催化转化器作为核心排放控制部件，其内部流场分布特性直接决定尾气净化效率、载体使用寿命以及整车排气背压表现，本次针对催化转化器开展的流场仿真工作，核心目标是还原尾气在装置内部的流动状态，定位压力损失集中区域，为结构优化提供量化的数据支撑。从实际装车场景来看，催化转化器通常布置在发动机排气歧管下游、消声器上游的排气路径上，需要承受发动机排出的高温高速尾气冲击，同时要满足整车底盘布置的空间边界要求，不能与周边的悬架部件、燃油管路、车身底板产生运动干涉，还要兼顾拆装维护的操作空间。本次分析的催化转化器采用常规的扩张腔式结构，进气端通过锥段过渡连接发动机排气出口，中间段为圆柱形载体安装腔，

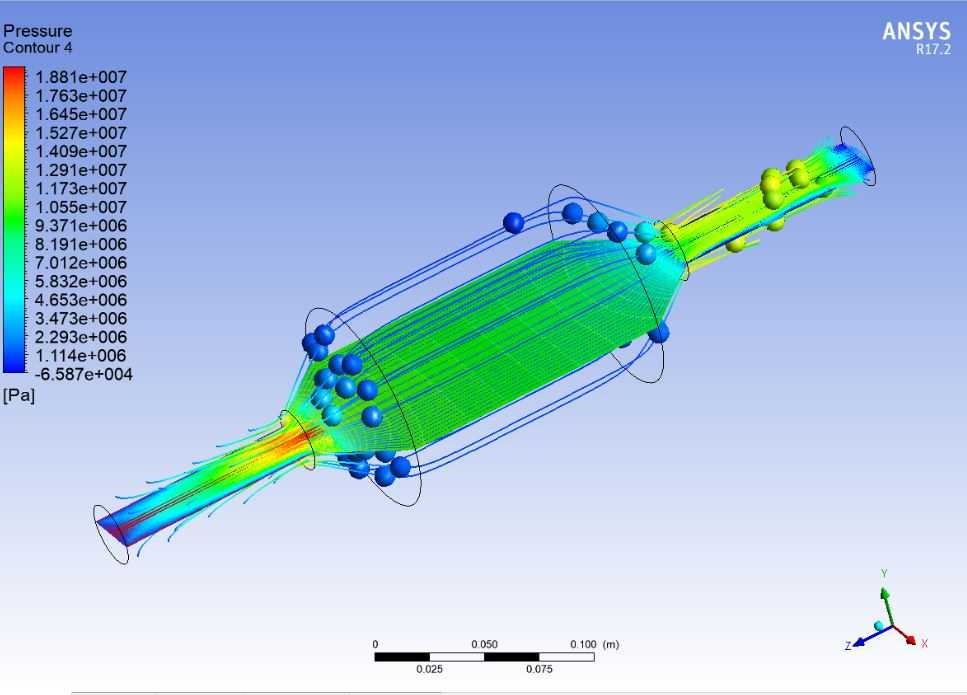

　　出气端通过收缩锥段连接下游排气管道，整体流道的型线设计直接影响尾气进入载体截面的流速均匀性。从仿真得到的压力云图可以观察到，进气锥段与圆柱腔体的衔接位置存在明显的压力梯度变化，靠近壁面的区域存在局部低压涡流区，这部分涡流会造成不必要的压力损失，抬升整车排气背压，进而影响发动机的充气效率，导致动力输出下降、油耗上升。在设计思路层面，这类流场分析需要先完成内部流道的几何抽取，剔除对流动影响极小的倒角、安装凸台等细节特征，划分结构化与非结构化结合的网格，在近壁面、锥段过渡区域进行网格加密，保证边界层计算的精度，边界条件设置需要匹配发动机常用工况下的排气质量流量、温度以及组分参数，才能让仿真结果贴近实际运行状态。从安装边界来看，

　　该催化转化器的整体轴向长度控制在0.1米量级，最大外径满足紧凑型乘用车底盘的布置要求，进出气端的连接法兰位置预留了标准的密封面结构，外部的安装吊耳位置对应仿真模型中标识的固定点位，能够保证装车后的振动可靠性。流场分析过程中还可以观察到，载体前端面的流速分布存在一定的不均匀性，中心区域流速偏高，边缘区域流速偏低，这会导致载体中心区域的催化剂老化速度快于边缘区域，缩短整体的使用寿命，后续可以通过调整进气锥的扩张角度、在进气腔增加导流结构的方式，改善载体端面的流速均匀性，让整个载体的催化能力得到充分利用。压力损失是催化转化器设计的核心指标之一，从仿真结果的压力标尺来看，整个装置的进出口压差处于合理区间，

　　但局部涡流区域的压力损耗还有优化空间，通过优化流道型线，消除流动死区，能够在保证净化效率的前提下进一步降低排气背压，对于提升整车的燃油经济性有直接的帮助。在实际工程应用中，这类流场仿真分析通常会和台架试验结合开展，仿真结果可以提前预判结构设计的缺陷，减少样件试制的次数，缩短研发周期，降低开发成本，尤其是在国六排放法规实施的背景下，催化转化器的性能要求进一步提升，精准的流场分析已经成为后处理系统开发过程中不可或缺的环节，能够帮助工程师在设计阶段就平衡好净化效率、排气背压、结构尺寸、安装可靠性等多维度的要求，避免后期装车试验阶段出现性能不达标的问题。
