声学扬声器接线用极端子结构设计

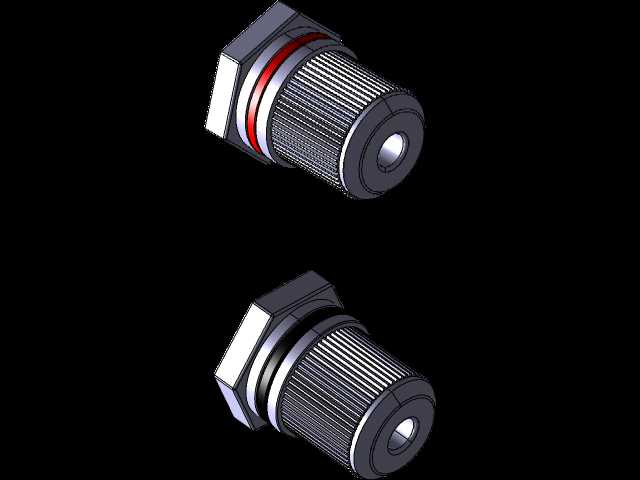

　　在专业音频设备、户外扩声系统、车载声学单元的接线环节，这类极端子是保障信号稳定传输的核心连接部件，不同于普通民用接线端子，其需要兼顾大电流音频信号传输、抗振动松脱、密封防护等多重工程需求，很多现场扩声场景下，扬声器单元往往需要承受持续的大功率输出，接线端子的接触电阻如果控制不当，不仅会造成功放输出功率损耗，还可能在大电流工况下出现局部发热，长期运行会加速绝缘层老化，甚至引发接触不良导致的信号中断，这类端子的设计首先围绕接触可靠性展开，内部采用弹性接触结构，接线时导线插入后可通过尾部的滚花螺母旋紧施压，让线芯与内部导电件形成足够的接触压力，避免音频振动过程中出现接线松脱、接触电阻波动的问题。从结构设计来看，端子整体采用穿板式安装结构，

　　主体带有外六角安装定位边，安装时可以卡在设备面板的预制安装孔内，配合尾部的锁紧螺母即可完成面板固定，不需要额外设计复杂的安装支架，适配12mm到16mm厚度的设备面板安装需求，外露在面板外侧的部分做了细密的滚花纹理，徒手即可完成接线后的锁紧操作，不需要借助额外扳手工具，在现场布线调试时能大幅提升接线效率。端子中部设计有环形密封槽，可配套O型橡胶密封圈，安装后能实现面板与端子之间的IP65级密封防护，适配户外防水音箱、移动演出扩声设备这类需要应对雨水、扬尘环境的使用场景，避免水汽、粉尘进入设备内部造成电路短路。导电部分采用铜基镀银工艺，相比普通黄铜镀镍端子，其接触电阻更低，音频信号传输过程中的损耗更小，

　　不会因为接触件的非线性电阻造成音频信号失真，能更好地还原全频段音频信号的传输细节。端子的尾部接线端适配2.5平方到6平方的多股铜芯音频线，足够承载专业扬声器满功率输出时的电流需求，接线端内部设计有线芯防脱卡爪，即使导线受到外部拉扯，也不会直接从端子内部脱出，进一步提升连接可靠性。在建模过程中，需要重点控制几个关键尺寸的公差：首先是外六角安装边的对边尺寸，需要与面板安装孔的开孔尺寸形成间隙配合，单边间隙控制在0.1mm到0.2mm之间，既方便安装时的对位插入，又不会因为间隙过大造成端子安装后晃动；其次是滚花螺母的螺纹配合公差，需要保证手动旋拧时顺滑无卡滞，同时锁紧后能提供足够的轴向压力，让密封圈产生足够的压缩变形实现密封；

　　另外内部导电件的接触行程需要精准控制，保证导线插入后能完全接触到导电区域，不会出现虚接的情况。这类端子除了用于声学扬声器的接线，也可适配其他需要穿板安装的低压电气信号连接场景，比如工业控制设备的信号接线、小型机电设备的电源接线等，其结构设计兼顾了安装便捷性、连接可靠性与环境适应性，相比普通的接线柱，其抗振动性能更优，在移动设备、户外设备上使用时的故障率更低。设计时还需要考虑不同使用场景的绝缘需求，端子的外部绝缘壳体采用阻燃PBT材料，耐温范围覆盖-40℃到120℃，即使在大功率持续工作导致的温升工况下，也不会出现壳体变形、绝缘性能下降的问题，材料的抗紫外线老化性能也经过适配，长期在户外日晒环境下使用不会出现壳体脆化开裂的情况。从安装边界来看，端子安装后在面板外侧的突出高度控制在18mm以内，不会因为突出过高造成运输、使用过程中的磕碰损坏，面板内侧的接线端长度控制在15mm以内，不会占用过多设备内部的布线空间，方便内部导线的排布整理。建模时对所有的棱角位置都做了R0.3到R0.5的圆角处理，既避免加工过程中的锐边割手问题，也能减少注塑成型时的应力集中，提升壳体零件的结构强度。滚花部分的纹理采用直纹滚花设计，齿距控制在0.8mm，既保证足够的手动旋转摩擦力，又不会因为齿距过密造成注塑成型时的脱模困难，也不容易积藏灰尘。
