家具配套万向移动脚轮结构设计

　　日常场景里随处可见这类带转向支架的脚轮，小到客厅边几、可移动咖啡桌，大到商用手推车、轻型物料周转架，都靠这类部件实现灵活移位，不用整体抬举家具就能完成位置调整，不管是居家场景里打扫卫生挪动边桌，还是商铺里调整展架位置，或是仓储环节短距离转运轻型物料，这类脚轮都能大幅降低移位的操作难度，避免家具底部直接摩擦地面造成刮痕，也能减少搬运时的人力消耗。

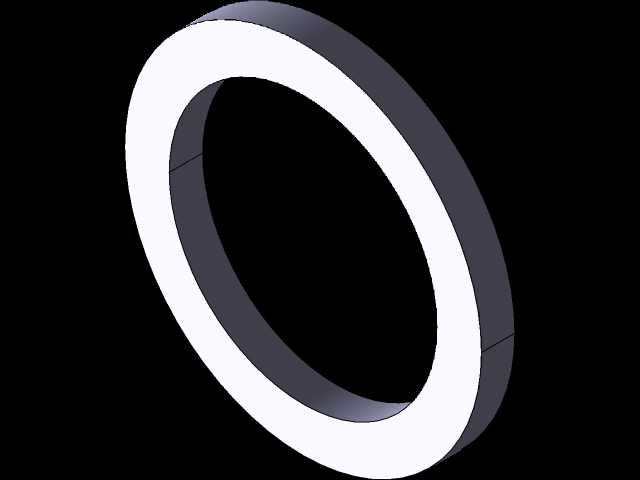

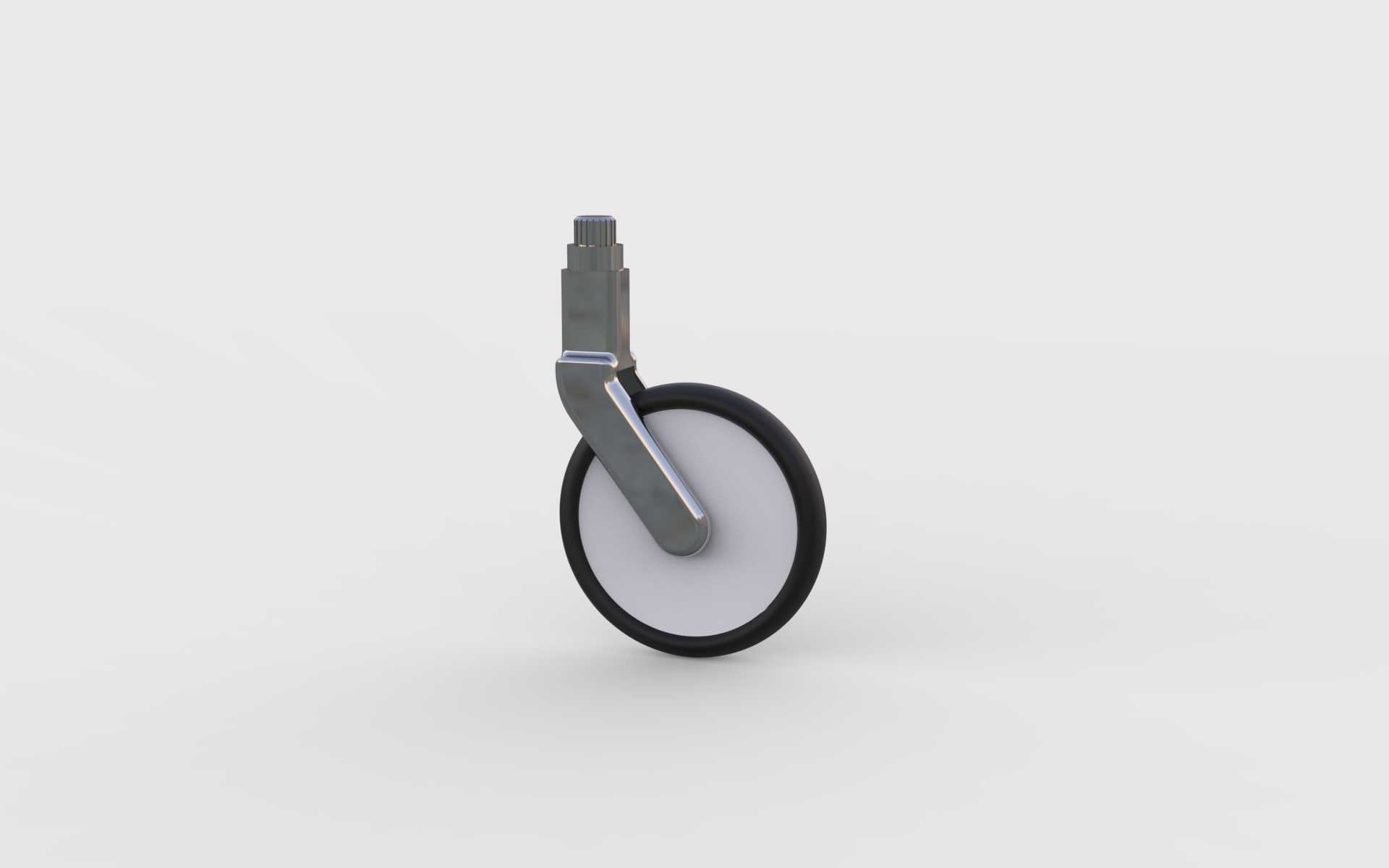

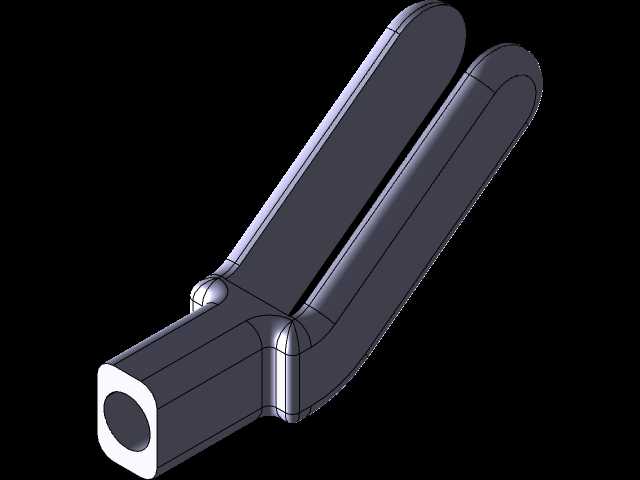

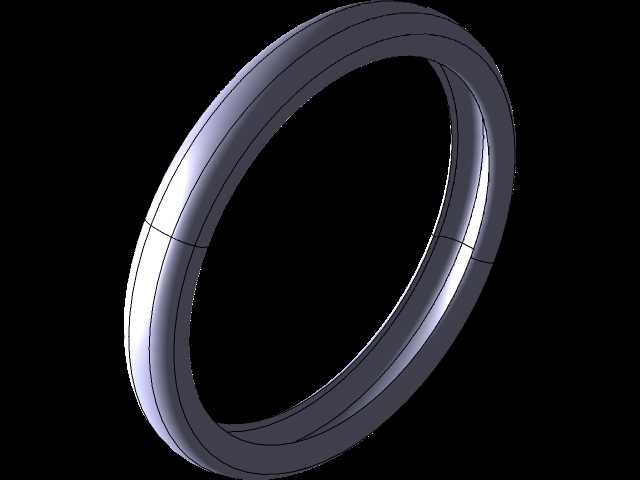

　　从结构设计来看，这款脚轮采用分体式结构设计，上部是带安装卡位的插杆式连接端，适配多数家具腿底部的标准安装孔位，不需要额外焊接或者复杂的紧固件组合，安装时直接将插杆压入对应孔径的家具腿预留孔内即可完成固定，安装边界上，插杆段做了阶梯式卡位设计，能适配不同壁厚的家具腿安装位，避免安装后出现晃动松脱的问题。中部的转向支架采用弯折式金属结构，支架的回转中心和滚轮中心存在偏心距设计，这个偏心距是保证脚轮能随移动方向自动转向的核心，推动家具时，滚轮受到地面摩擦力会自动绕上部回转中心转动，顺着推力方向调整行进角度，不需要额外手动调整轮体方向。滚轮部分采用软硬结合的双层结构，外层是软质耐磨轮面，接触地面时能起到一定缓冲作用，在瓷砖、木地板、短绒地毯等常见地面材质上滚动时不会产生硬摩擦异响，也不会压伤地面表层；内层是硬质支撑轮芯，保证滚轮整体的圆度和承重强度，长期受压不会出现轮体变形导致滚动卡顿的问题。

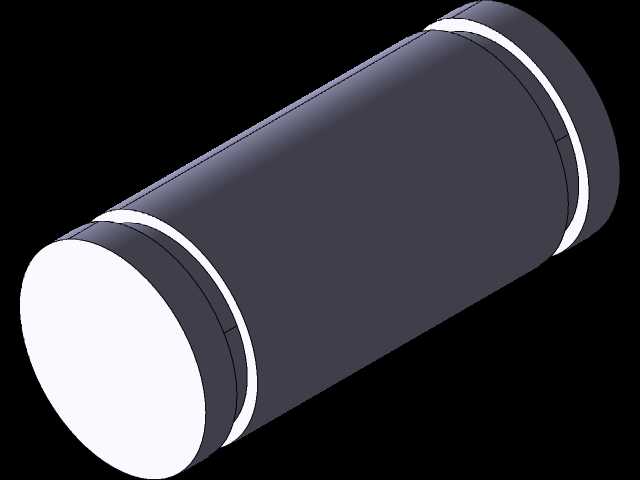

　　实际选型应用时，这类脚轮单轮承重通常适配轻型家具使用，单轮载荷覆盖日常家用家具、轻型商用置物架的承重需求，轮体直径的设计兼顾了移动灵活性和越障能力，遇到地面的细小接缝、地毯边缘、薄款地垫压边时，不需要额外抬升就能顺利通过，不会出现轮体卡滞导致家具倾斜的问题。转向支架的转轴位置预留了润滑间隙，长期使用过程中可以定期补充润滑脂，避免转向卡顿、转动异响的问题，支架和滚轮的连接轴采用贯穿式固定结构，轴端做了防脱卡位，避免滚轮在滚动过程中从支架上脱落。

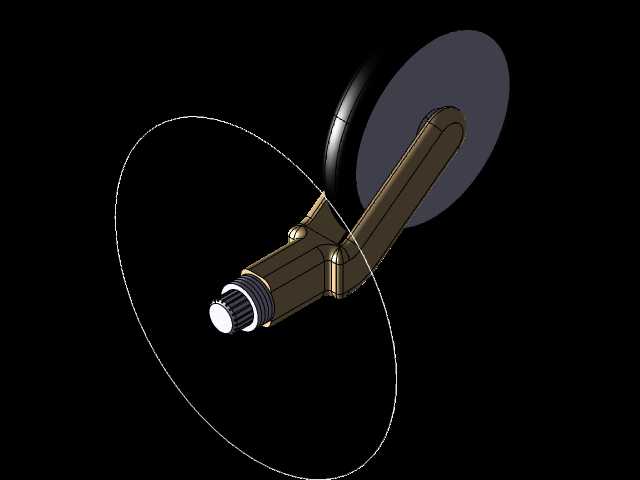

　　建模过程中需要重点关注几个配合尺寸的公差控制：上部插杆的外径尺寸要和常见家具腿的安装孔径做间隙配合，公差控制在合理范围内，既保证安装时能顺利压入，又不会因为间隙过大导致安装后脚轮晃动；转向支架的回转中心同轴度需要严格控制，否则会出现转向卡滞、推行时轮体跑偏的问题；滚轮的内孔和连接轴的配合要采用转动配合，保证滚轮能绕轴顺畅转动，不会出现转动阻滞的情况。另外轮面的弧度设计也经过实际验证，轮面和地面的接触面积控制在合理范围，既保证滚动时的稳定性，又不会因为接触面积过大导致推行阻力过高，不管是直行还是转向推行，都能保持顺滑的移动手感。

　　这类脚轮的应用场景还覆盖了不少轻型移动设备，比如小型工具架、可移动置物边柜、医疗场景里的轻型治疗车等，只要是需要频繁移位、承重在轻型范围内的可移动结构，都能选用这类结构的脚轮。设计时没有采用复杂的刹车结构，针对不需要固定停留位置、只需要灵活移动的使用场景做了简化，减少了不必要的结构零件，降低了整体故障率，长期使用过程中不需要频繁维护刹车结构的弹性件，耐用性更有优势。轮体的宽度设计也经过平衡，过窄的轮体会导致地面压强过大，容易在软质地面留下压痕，过宽的轮体会增加转向阻力，这款脚轮的轮宽刚好平衡了压强和阻力的矛盾，在多数常见地面上都能兼顾移动顺滑度和地面友好性。
