松下Twistlock20A扭锁式电源连接装置

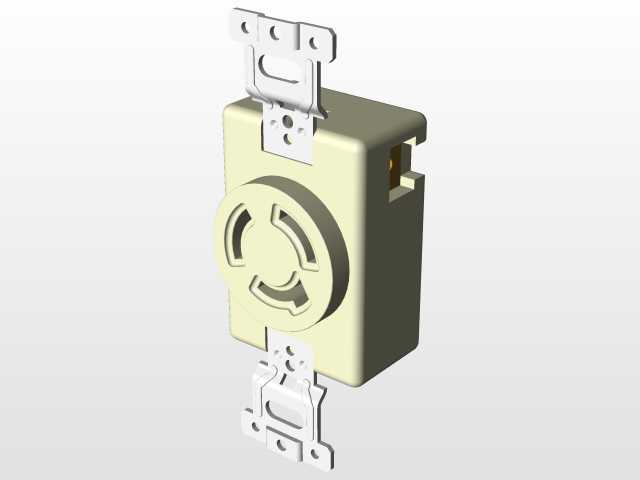

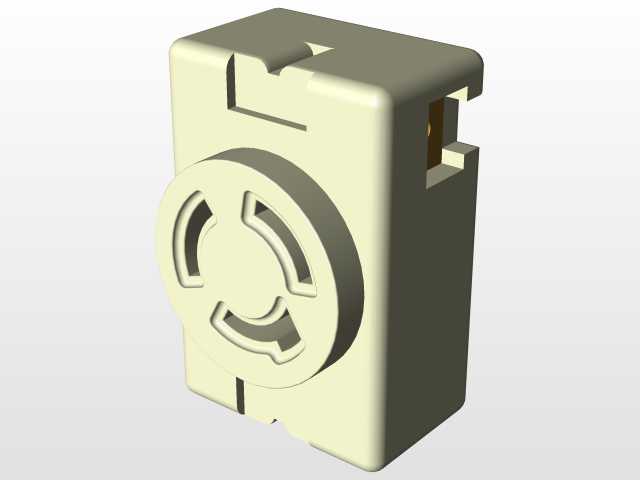

　　在工业配电、临时施工供电、户外设备接驳这类对电源连接可靠性有较高要求的场景里，普通插拔式插座往往容易受外力拉扯、设备振动影响出现松脱，进而引发接触不良、断电甚至电弧打火的隐患，扭锁式连接器件就是针对这类痛点设计的电气连接部件。这款20A、250V规格的2P扭锁连接座，核心功能是通过插头插入后旋转卡合的机械结构，实现插头与插座的机械锁止，避免非预期的松脱，保障供电回路的连接稳定性。从结构设计逻辑来看，主体采用绝缘阻燃的工程塑料壳体，将内部导电载流部件完全封闭，仅预留标准的扭锁接口朝向操作面，壳体上下两端延伸出的金属安装挂耳，是适配标准86型暗装底盒或者设备面板安装位的结构，挂耳上预留的多个安装孔位，既可以适配不同孔距的安装基准，

　　也能在安装时调整水平偏差，降低现场安装的对位难度。前端的扭锁接口采用对称的导向槽与锁止卡槽设计，插头插入时顺着导向槽推入到位后，顺时针旋转指定角度即可让插头上的锁止凸点卡入卡槽内部，此时如果不反向旋转解锁，直接拉扯插头线缆无法将插头拔出，这种机械锁止结构不需要额外的锁扣配件，操作逻辑和普通插座接近，现场作业人员不需要额外培训即可完成插拔操作。在安装边界上，壳体的整体厚度控制在适配常规墙面暗装底盒的深度范围内，不会出现安装后面板凸起过多的问题，上下安装挂耳的折弯角度经过校准，安装后贴紧安装面时不会出现翘边，保证长期使用后的结构稳定性。内部载流部件的排布遵循2P两极的接线要求，火线、零线的接线端子之间设置有绝缘隔离筋，

　　避免接线过程中铜线外露引发的极间短路，接线端子采用螺钉压紧式结构，适配不同线径的多股铜芯线缆，压紧后可以提供足够的接触压力，降低大电流通过时的接触电阻，减少长期满负载运行时的发热问题。在实际选型应用中，这类扭锁连接座常被用在小型加工设备的供电接驳、展会临时展台的供电回路、户外景观设备的电源连接场景，相比普通民用插座，它的抗振动、防拉扯特性更适配存在一定外力干扰的使用环境，比如车间内的移动工具、经常需要移位的小型生产设备，使用这类扭锁插座可以大幅减少因插头松脱导致的设备停机问题。建模过程中需要重点关注几个配合尺寸的精度：一是前端扭锁接口的卡槽位置与深度，这个尺寸直接决定了插头插入旋转后能否顺利锁止，公差过大会导致锁止松动，

　　公差过小则会出现插头无法旋转到位的问题；二是上下安装挂耳的孔位间距，需要匹配通用的电气安装底盒孔距标准，否则现场安装时会出现无法对位固定的问题；三是壳体内部的绝缘筋位高度，需要保证两个极的接线端子之间的爬电距离满足电气安全规范要求，避免潮湿环境下出现漏电闪络的问题。壳体表面的圆角过渡设计，一方面是为了注塑生产时的脱模便利性，减少尖角位置的应力集中，提升塑料壳体的结构强度，另一方面也能避免安装操作时尖锐边角划伤作业人员。接口端面的环形凸起结构，是和插头端的密封胶圈配合的限位结构，在有防尘防水要求的使用场景下，搭配对应的密封插头可以实现一定等级的防护效果，阻挡粉尘和溅水进入接口内部，提升户外使用时的可靠性。
