海洋钻井平台导管架立管固定管夹结构

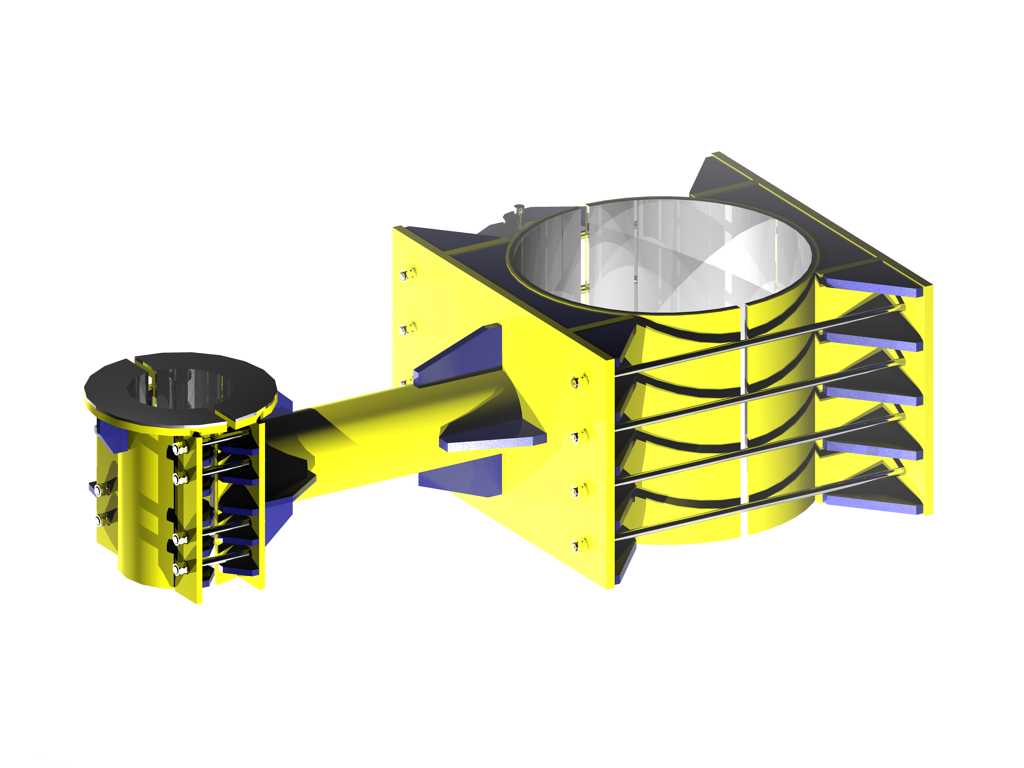

　　在海洋油气开发的导管架平台作业场景中，立管作为连通水下井口与平台上部处理设施的核心输送通道，长期承受海浪冲击、海流拖拽、平台结构微幅振动以及内压波动带来的复合载荷，一旦出现固定失效，极有可能引发管线移位、密封泄漏甚至断裂的重大安全事故，这类管夹正是为解决立管长距离敷设过程中的多点位固定需求而设计的专用承载构件。从结构设计逻辑来看，该管夹采用分体式抱合结构，主体承载框架为带多道加强筋的箱型焊接结构，区别于普通民用管线管夹的薄壁冲压形式，其主承载板厚度匹配大口径立管的载荷等级，筋板沿管线轴向与径向交错布置，既能够抵消径向载荷对立管外壁的局部压应力，避免长期夹持造成的管线外壁防腐层破损，也可将轴向的窜动载荷均匀传递至导管架的预设安装梁上，

　　不会出现局部应力集中导致的结构焊缝开裂。夹持段的内圆弧面与立管外径做了公差匹配，设计时预留了防腐衬垫的安装间隙，现场安装时可根据管线防腐层厚度调整衬垫规格，既保证夹持摩擦力达到设计要求，防止立管在风浪载荷下出现轴向窜动，也能避免金属结构直接接触管线外壁造成的电化学腐蚀。侧向延伸的连接臂采用变截面设计，从夹持端到安装固定端逐步过渡加厚，连接臂上的加强三角筋沿受力方向布置，可将立管传递来的横向冲击载荷直接传导至导管架的主结构梁上，不会在连接根部形成应力薄弱点。安装端采用多螺栓组锁紧设计，螺栓孔位做了长圆孔余量设计，可抵消现场安装时导管架梁位的焊接尺寸偏差，降低现场配焊、扩孔的作业量，适配海上施工的高作业成本场景。从安装边界来看，

　　该管夹的整体外轮廓尺寸适配导管架层间的操作空间，安装时不需要大型吊装设备配合，作业人员可借助平台走道完成螺栓锁紧操作，夹持的立管规格覆盖海洋平台常用的生产立管、泥浆立管、压井管线的常规口径范围，相邻管夹的安装间距可根据不同海域的海浪等级、立管壁厚参数做调整，在浪涌载荷较大的飞溅区可适当加密布置点位，在潮差段以下的平稳区域可适当放大安装间距。不同于普通管线管夹仅考虑静态承重的设计思路，该结构在设计时额外加入了抗疲劳考量，所有焊缝位置均做了圆弧过渡处理，避免交变载荷下的焊缝疲劳开裂，夹持面的摩擦力计算时引入了动态载荷系数，保证在极端海况下立管的位移量控制在设计允许范围内，不会对上部平台的管线连接法兰造成额外的附加应力。在实际选型应用中，

　　这类管夹不仅可用于新建导管架平台的立管敷设作业，也可用于在役平台的管线改造、新增附属管线的固定作业，其分体式结构不需要从立管端部穿套，可在管线任意位置完成抱合安装，大幅降低在役平台改造的作业难度，减少海上作业的窗口期要求。结构建模过程中，对所有承载板件的厚度、筋板布置角度、螺栓孔位的边距都做了参数化设置，调整对应参数即可快速适配不同口径、不同载荷等级的立管固定需求，不需要重新搭建整体结构框架，能够大幅缩短同系列产品的设计迭代周期，建模时对所有棱角位置都做了工艺倒角处理，既符合钢结构件的焊接工艺要求，也避免安装作业时尖锐棱角划伤施工人员、损坏管线防腐层。
