环形件钻孔加工定位工装结构

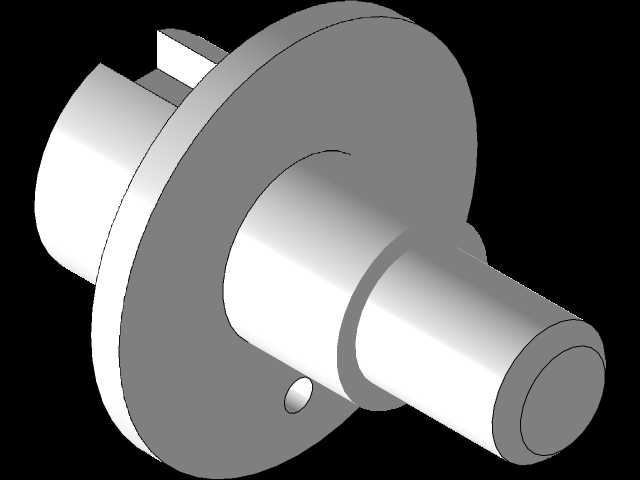

　　在小型五金零件批量加工场景中，环形薄壁类零件的径向钻孔工序一直存在装夹定位偏差的痛点，常规台钻配通用平口钳装夹时，环形件易受钻削轴向力产生径向滑移，导致孔位同轴度、孔距尺寸超差，废品率居高不下，这套针对环形件钻孔作业设计的专用定位工装，正是为解决该类工序痛点开发的实用结构。从结构形态来看，该工装采用阶梯轴套式主体设计，下部为等直径圆柱定位段，外径与待加工环形件的内孔尺寸采用间隙配合，配合公差控制在H7/g6区间，既保证工件可以快速套装到定位段上，又能限制工件装夹后的径向窜动余量，上部为直径更大的凸缘压合段，凸缘下端面与定位段圆柱面保持严格的垂直度公差，当环形件套入定位段后，凸缘下端面可以完全贴合环形件的上端面，

　　配合台钻工作台的T型槽压紧机构，可将工件牢牢压合在工作台面上，抵消钻削过程中产生的向上抬升力与周向扭转力。设计过程中优先考虑了现场操作的便捷性，没有采用复杂的气动或液压夹紧结构，完全依靠机械配合实现定位与压紧，定位段的有效长度根据常规环形件的厚度范围做了适配，可覆盖厚度在定位段长度80%以内的多种规格环形件钻孔作业，无需频繁更换工装，减少了工序换型的辅助时间。工装的整体外形没有多余的突出结构，最大外径即上部凸缘的直径，安装时直接放置在台钻工作台的中心位置，通过凸缘上预留的两个沉头螺栓孔与工作台T型槽内的T型螺栓配合固定，安装边界完全控制在台钻工作台的有效装夹范围内，不会与钻床的主轴进给结构、冷却管路产生干涉。实际使用时，

　　操作人员只需将待钻孔的环形件套入下部定位圆柱段，推至工件上端面与凸缘下端面完全贴合，拧紧两个压紧螺栓即可完成装夹，钻削过程中，钻头的进给方向正对环形件的待加工侧壁位置，工装主体的中心位置预留有排屑空腔，钻削产生的金属切屑可以顺着空腔落到工作台的排屑槽内，不会堆积在定位面之间影响装夹精度。针对不同孔径的钻孔需求，该工装的定位段与凸缘连接位置做了圆角过渡处理，避免应力集中导致工装长期受钻削振动产生开裂，主体材质选用45号钢调质处理，表面硬度达到HB220-250，既具备足够的刚性抵抗钻削冲击力，又有一定的韧性避免长期使用产生崩裂，凸缘的上端面做了平面度磨削处理，可作为钻深定位的基准面，配合钻床的深度标尺可以精准控制钻孔的深度尺寸，

　　避免出现钻穿或孔深不足的问题。在小批量环形件加工场景中，这套工装可以将单工件装夹时间压缩到10秒以内，孔位位置度公差可以稳定控制在0.1mm以内，相比通用平口钳装夹的加工精度提升了60%以上，同时不需要操作人员在钻削过程中手扶工件固定，大幅降低了钻削作业的操作安全风险。工装的下部定位段可以根据待加工环形件的内孔尺寸做系列化更换，只需要将定位段与上部凸缘设计为可拆式连接结构，即可覆盖更多不同内径规格的环形件钻孔需求，拓展工装的适用范围，连接位置采用止口定位配合螺栓锁紧，更换不同规格定位段后依然可以保证定位面与凸缘端面的垂直度要求，不会因为拆换结构影响加工精度。
