车床配套铣削动力头安装结构

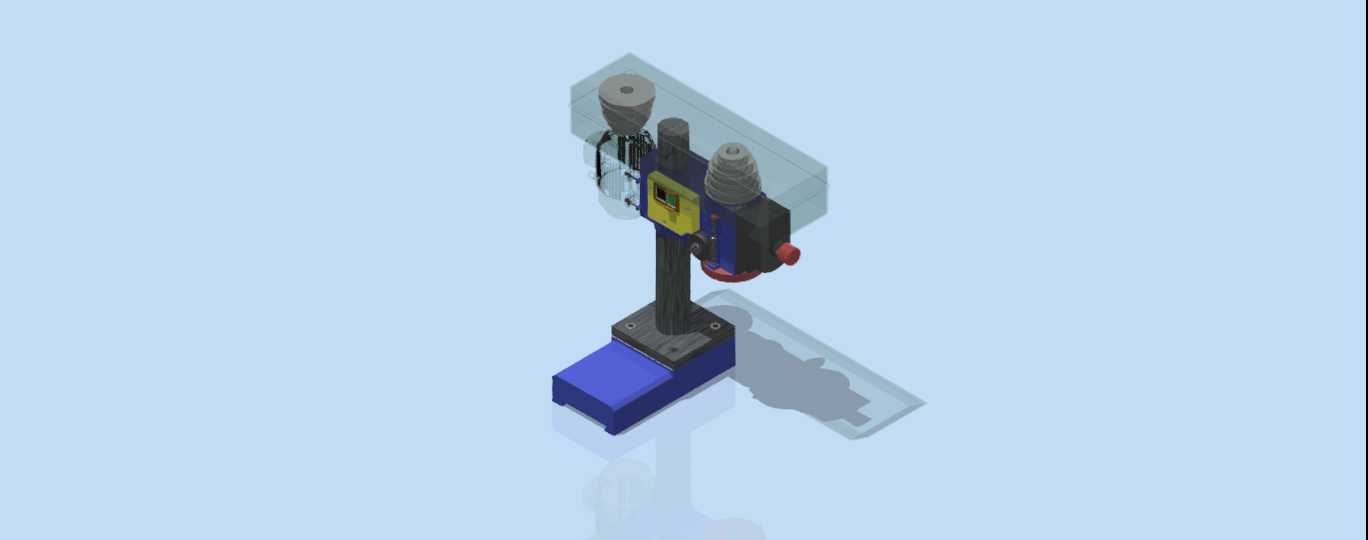

　　这套结构是针对普通卧式车床拓展铣削加工能力设计的上部挂载组件，核心作用是在不改动车床主体床身、主轴箱结构的前提下，依托车床原有溜板的进给行程，完成轴类、盘类零件外圆面的键槽铣削、平面铣削、小范围槽口加工工序，填补普通车床无法完成铣削作业的功能空白，适配多数中小型普通车床的中拖板上部安装空间，不需要对车床原有导轨面做二次加工或打孔改造，安装时仅需通过配套的连接压板将组件底座固定在中拖板的T型槽内，即可完成整机挂载，拆卸后可快速恢复车床原有车削加工功能，不会对车床原有加工精度造成不可逆影响。从结构组成来看，整套组件分为底座支撑立柱、动力头滑台、驱动电机、进给调节机构、主轴装夹端几个核心部分，支撑立柱采用矩形截面铸铁材质，

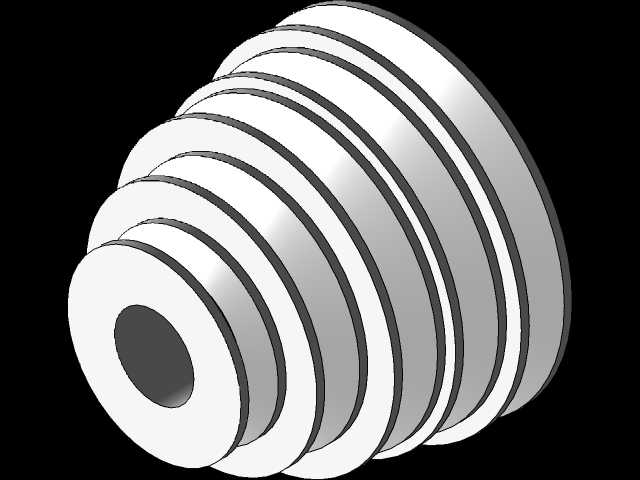

　　底部设置与中拖板T型槽匹配的定位凸台，安装时可快速对齐安装基准，减少现场调校的时间成本，立柱侧面设置垂直方向的燕尾导轨，动力头滑台可沿导轨做上下方向的进给调整，导轨面配塞铁结构，可根据使用磨损情况调整导轨配合间隙，保证铣削作业时滑台不会出现窜动，避免加工面出现振纹。驱动电机通过连接法兰固定在滑台上部，动力经同步带传递至下部的铣削主轴，传动比设置兼顾低速大扭矩铣削与高速小进给精铣的需求，主轴端采用标准ER夹头结构，可装夹不同直径的立铣刀、键槽铣刀、三面刃铣刀，适配不同的加工工况，主轴的径向跳动控制在0.02mm以内，满足普通机加工的精度要求。进给调节部分设置手动微调手轮与锁紧机构，调整好铣削深度后可通过锁紧手柄将滑台位置固定，

　　避免加工过程中因切削力导致滑台移位，同时在滑台侧面设置行程限位块，可根据加工需求限定上下进给的极限位置，防止操作失误导致铣刀碰撞卡盘或工件。设计过程中重点考虑了挂载后的重心平衡问题，整套组件的重心尽量靠近中拖板的中心位置，避免单侧挂载导致溜板受力不均，加剧车床导轨的偏磨，同时控制整体重量不超过中拖板的额定承载上限，不会影响车床原有进给系统的运行负载。在实际车间应用场景中，这类挂载式铣削组件多用于小型机加工车间的设备改造，不需要额外采购专用铣床，即可完成多数常规铣削工序，尤其适合维修类、小批量零件加工场景，比如在车削完成的轴类零件上直接加工键槽，不需要二次装夹找正，能有效减少零件周转的装夹误差，提升加工效率。安装边界方面，

　　组件底座的安装孔距适配多数6132、6140型号普通车床的中拖板T型槽间距，立柱高度设置保证主轴端的最低加工位置可覆盖车床卡盘中心高度，最高位置可满足直径200mm以内盘类零件的上端面铣削需求，横向位置可通过中拖板、大拖板的原有进给行程实现全行程移动，不需要额外增加横向进给机构。结构细节上，电机与主轴的传动部分设置可开合的防护罩，避免铣削过程中铁屑飞溅进入传动带区域，造成传动带磨损或打滑，主轴下部设置可调节的冷却液喷嘴接口，可直接对接车床原有冷却系统，加工时可直接对铣削位置喷射冷却液，降低刀具磨损，提升加工表面质量。整套结构的建模过程严格按照实际加工装配的公差要求设置配合间隙，导轨面、主轴安装位、底座定位面的配合公差均按照普通机加工的精度等级设置，可直接作为这类改造附件的加工生产参考，也可作为设备改造方案的三维验证模型，提前模拟安装后的行程范围、干涉情况，避免现场改造时出现结构碰撞、行程不足的问题。
