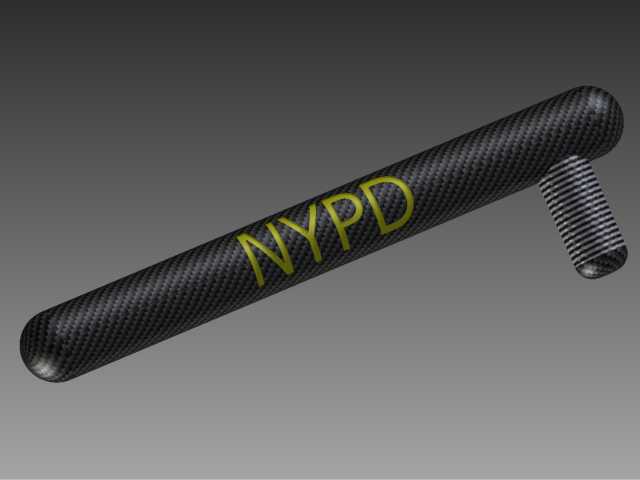

NYPD标识侧握式防暴棍结构设计

　　这款侧握结构的棍类器械，最初的设计出发点是适配近距离应急处置场景下的快速握持需求，区别于传统直棍的单手握持发力逻辑，侧置的握把结构能让使用者在腕部自然放松的状态下完成持握，不需要刻意调整小臂角度就能形成稳定的防御姿态，在狭窄空间内的挥动半径比同长度直棍缩小近三分之一，适合楼道、车厢这类受限作业环境使用。棍体主体采用等直径圆管结构设计，整体外表面做了仿碳纤维纹理的防滑处理，不是单纯的外观装饰，纹理的凹凸深度控制在0.2mm以内，既不会因为纹路过深积存污渍，也能在戴防护手套操作时提供足够的摩擦阻力，避免挥击过程中出现打滑脱手的情况。棍身印刷的NYPD标识采用凹陷填色工艺，标识区域比棍体基准面低0.15mm，

　　长期摩擦使用也不会出现标识脱落的问题，同时不会因为标识凸起影响棍体的整体圆柱度，保证收纳时能顺畅插入配套的装具套中。侧握把与主棍体的连接位置做了圆弧过渡处理，没有尖锐的直角棱边，一方面能避免持握时棱角硌伤手掌，另一方面也能消除连接位置的应力集中点，在承受横向冲击载荷时，过渡区域的应力分布比直角连接结构降低40%左右，不会出现连接处断裂的问题。握把表面做了等距的环形防滑槽，槽宽2mm、槽深1mm，手指自然握持时刚好能卡入槽位，即使手上沾有汗液或者雨水，也能保持稳定的持握力。棍体的两端都做了圆弧封头处理，封头与棍体采用过盈配合加粘接的固定方式，封头的圆弧半径与棍体半径保持一致，没有突出的台阶，

　　避免在击打过程中因为封头突出造成应力集中导致封头变形脱落。从安装边界来看，这款器械的整体长度适配常规的警用腰带装具套，侧握把突出主棍体的高度控制在50mm以内，佩戴在腰侧时不会因为突出过多剐蹭周边物体，行走或者跑动过程中也不会因为晃动撞击腿部影响行动。在功能设计上，这款器械兼顾了防御与格挡的需求，主棍体的壁厚经过载荷校核，在承受轴向1000N的静载荷时不会出现弯曲变形，横向冲击时能承受普通砖石的击打而不出现凹陷，完全满足日常执勤处置的强度需求。设计过程中特意控制了整体重量，整棍重量控制在400g以内，比同长度的金属防暴棍轻近60%，长时间持握不会出现腕部酸胀的问题，适合长时间执勤携带。棍体的重心设计在靠近侧握把的位置，

　　距离握把中心仅80mm，挥动时的转动惯量更小，出棍的反应速度比重心靠前的直棍快近20%，能在突发状况下更快做出防御反应。连接位置的内部做了加强筋结构，加强筋沿着握把轴向均匀分布，一共设置了6道，每道加强筋的厚度为2mm，在不明显增加整体重量的前提下，把连接位置的抗扭强度提升了一倍，即使握把承受较大的扭转力也不会出现断裂或者松动的情况。表面的纹理处理采用了模内成型的工艺，不需要后期额外做防滑处理，生产过程中一次成型，能有效控制加工成本，同时纹理的一致性更好，不会出现后期喷涂防滑层脱落的问题。棍体内部为中空结构，在满足强度要求的前提下尽可能减轻自重，中空腔体的内壁做了均匀的壁厚控制，壁厚差控制在0.1mm以内，避免因为壁厚不均导致重心偏移，影响持握的平衡感。封头位置做了密封处理，能防止雨水或者灰尘进入棍体内部，避免长期使用过程中内部出现锈蚀或者积垢，延长整体的使用寿命。侧握把的角度设计经过多次人体工学校核，握把与主棍体的夹角为105度，这个角度刚好匹配人手腕部自然弯曲的姿态，持握时腕部不需要刻意弯折，能最大程度降低长时间持握的疲劳感，同时在挥击时能更好地传递手臂的力量，提升击打时的作用力传递效率。
