SPG30法兰式电机传动联轴器结构

　　在小型伺服传动、精密工位进给这类对传动同轴度有一定要求的场景里，法兰式刚性联轴器的应用占比一直不低，这次拆解的SPG30配套联轴器，就是专门适配小规格驱动电机输出端的连接件。很多做小型自动化设备的工程师在选联轴器的时候，容易忽略安装边界的匹配度，要么选的联轴器轴向长度过长挤占安装空间，要么法兰孔位和设备安装基座对不上，最后不得不二次改孔或者加转接板，反而引入了额外的装配误差。这款联轴器的结构设计走的是极简刚性连接路线，没有多余的弹性缓冲结构，靠法兰端面的止口和轴孔的过盈配合来保证传动同轴度，适合那些负载平稳、没有频繁正反转冲击的传动工位，比如小型输送带的驱动端、精密转盘的动力输入侧，还有通讯设备里的微调机构传动链路，

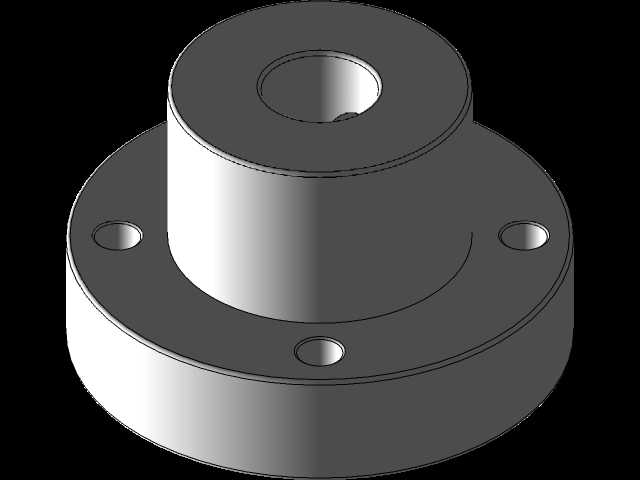

　　都能看到这类结构的身影。从结构细节来看，这款联轴器采用一体式台阶结构，下半部分是带三个均布安装孔的法兰盘，上半部分是凸起的轴套段，轴套中心开有贯通的电机轴安装孔，孔壁没有开键槽，靠顶丝锁紧来实现和电机输出轴的周向固定，这种设计对于30基座号的小型电机来说足够用，毕竟小规格电机的输出扭矩本身不大，顶丝锁紧的摩擦力完全可以传递额定扭矩，还能省去键连接的加工工序，降低零件的加工成本。法兰盘上的三个安装孔呈120度均布，这种孔位布局比四孔布局的容差性更好，哪怕安装基座的螺纹孔位置有轻微的加工误差，也能顺利穿入螺栓完成固定，不会出现四孔布局里容易出现的“对角孔能对上、剩下两个孔偏差一点装不上”的问题。设计这类联轴器的时候，

　　首先要卡准的就是轴孔和电机输出轴的配合公差，一般选H7/k6的过渡配合就合适，太松的话传动久了容易出现轴孔磨损产生旷量，太紧的话现场装配的时候很难把联轴器敲到位，尤其是没有热装条件的现场装配场景，配合公差过紧会直接提升装配难度。然后是法兰盘的厚度设计，不能太薄，太薄的话螺栓锁紧的时候法兰盘容易产生翘曲变形，导致联轴器端面和安装基面不垂直，运转的时候会产生额外的径向跳动，时间长了会加速电机轴承的磨损；也不能太厚，太厚会增加不必要的转动惯量，对于小规格电机来说，额外的转动惯量会影响电机的响应速度，尤其是做点位控制的工位，转动惯量过大会导致定位过冲的问题。还有轴套段的高度设计，要保证电机轴插入之后有足够的接触长度，一般接触长度不小于轴径的1.2倍，这样才能保证顶丝锁紧之后轴和联轴器之间不会出现相对滑动，要是接触长度太短，哪怕顶丝锁得再紧，带负载启动的时候也容易出现轴和联轴器打滑的问题。从安装边界来看，这款联轴器的法兰外径刚好适配30基座号电机的安装止口，安装之后法兰外缘不会超出电机的安装端面，不会和周边的布线、防护结构产生干涉，三个安装孔的位置也和标准30电机的安装孔位完全对应，不需要额外做转接板就能直接装在电机的输出端，现场替换的时候非常方便。很多新手工程师在建模这类联轴器的时候，容易忽略安装孔的沉头设计，这款联轴器的法兰安装孔是做了沉头处理的，锁紧螺栓的头部可以完全沉入沉头孔里，不会突出法兰端面，

　　这样联轴器贴紧安装基面的时候就能保证完全贴合，不会因为螺栓头突出导致法兰面倾斜。另外轴套段的外圆和法兰盘的外圆是做了同心度约束的，建模的时候要保证两个圆柱面的同轴度公差在0.02mm以内，不然加工出来的联轴器装上去之后，轴套段会出现偏心，高速运转的时候会产生振动。在实际应用里，这类刚性联轴器不适合用在有冲击负载或者两轴对中偏差较大的场景，要是传动链路里存在不可避免的径向或者角向偏差，还是得选弹性联轴器，但对于那些安装精度有保证、负载平稳的工位，刚性联轴器的传动效率更高，没有回程间隙，传动精度反而比弹性联轴器更好，而且结构简单，加工成本低，后期维护也方便，不需要定期更换弹性体。做三维建模的时候，还要注意三个安装孔的位置度约束，不能只简单做圆周阵列就完事，要给每个孔添加相对于基准轴的位置度公差要求，不然加工出来的孔位偏差太大，现场装不上的话整个零件就报废了。还有轴孔的端面要做倒角处理，方便电机轴插入，倒角大小一般选C0.5就足够，太大的倒角会减少轴和孔的有效接触长度，太小的话起不到导向作用。顶丝孔的位置要开在轴套段的中间位置，这样锁紧的时候顶丝的作用力刚好在轴接触段的中点，不会因为偏载导致轴出现倾斜，顶丝孔的螺纹规格选M3就适配30基座号电机的轴径，太大的话会削弱轴套的结构强度，太小的话锁紧力不够容易松脱。
