悍马H3越野车型前杠绞车缓冲防护结构

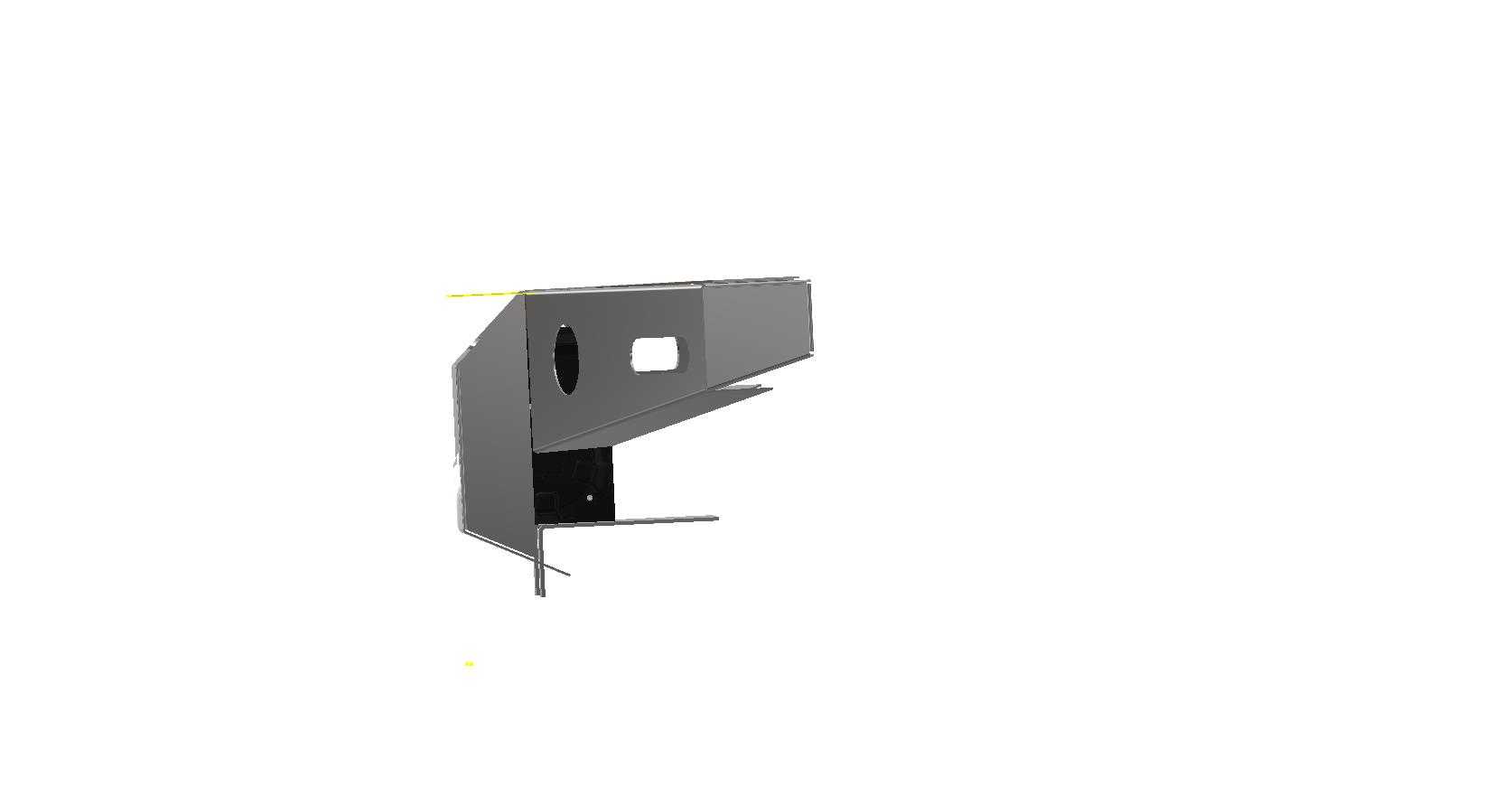

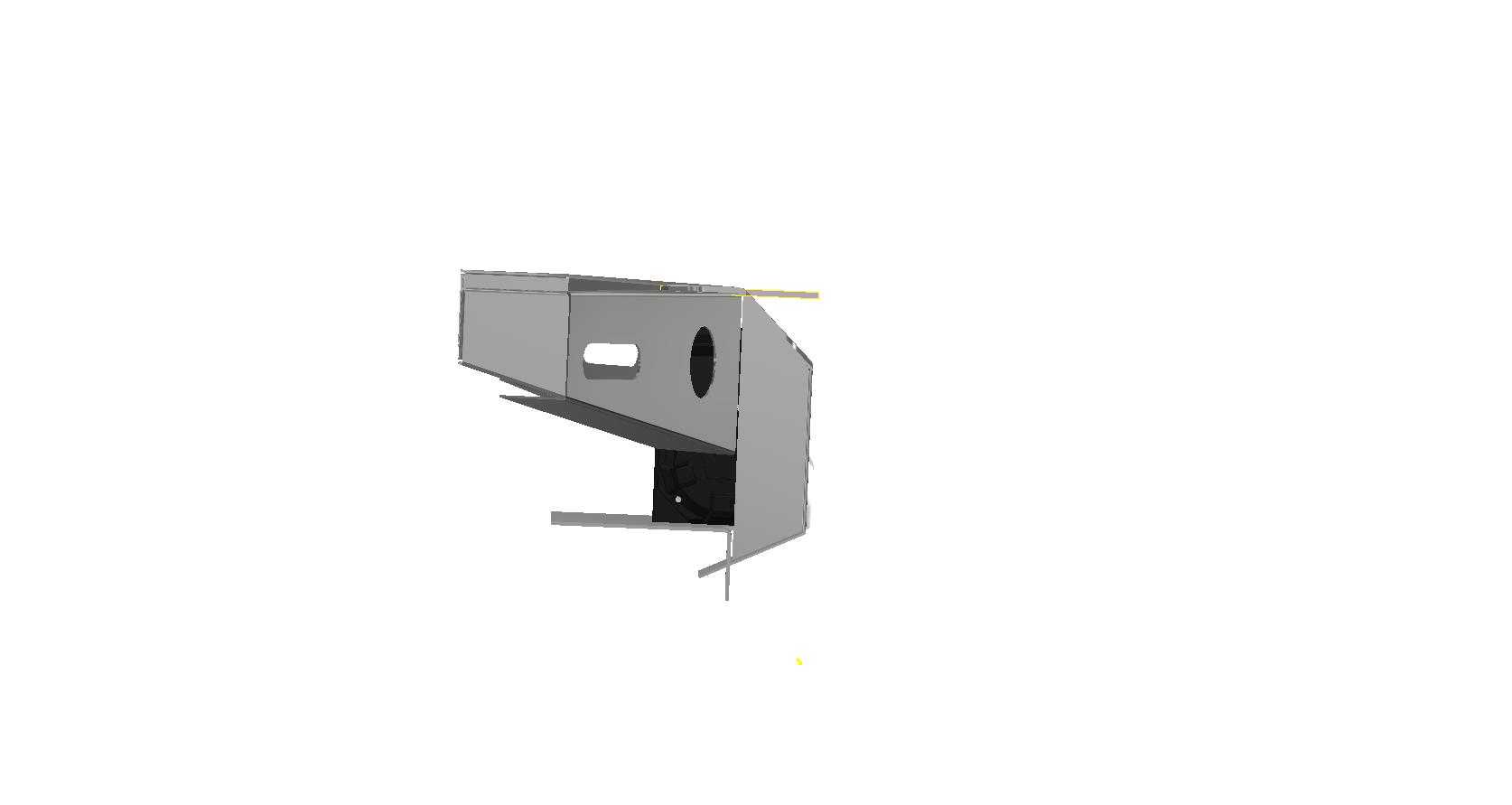

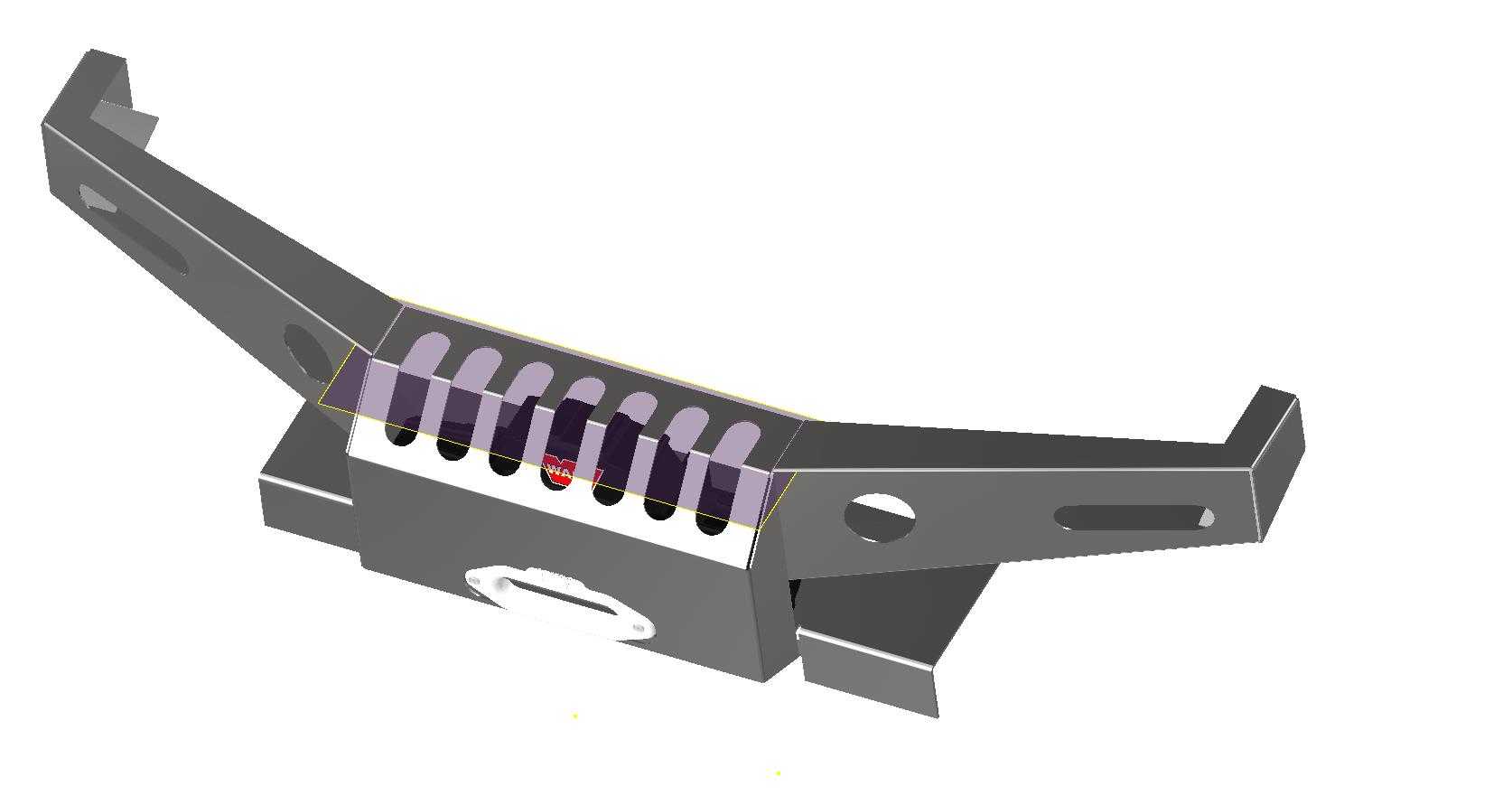

　　该结构件针对硬派越野车型前绞盘安装场景设计，核心作用是在绞盘收放钢缆作业、车辆前部受冲击时，同时承担绞盘安装定位、外力缓冲分散、前部碰撞防护三重功能，适配非承载式车身的硬派越野改装需求，常见于越野穿越、户外救援场景的车辆前部改装方案中。从结构设计逻辑来看，整体采用左右对称的悬臂式安装布局，主体承力框架为一体冲压成型的钢制槽型结构，两侧向外延伸的安装支臂预留了长圆形调节孔，可适配原车前纵梁的安装孔位偏差，降低改装时的对位难度，支臂末端的弯折造型既可以避让原车前部的雷达、雾灯安装位，也能在发生正面偏置碰撞时率先溃缩吸能，避免冲击力直接传递到纵梁主体造成车身结构损伤。中部的缓冲组件采用多组等距排列的弹性缓冲块，嵌装在承力框架的导向槽内，

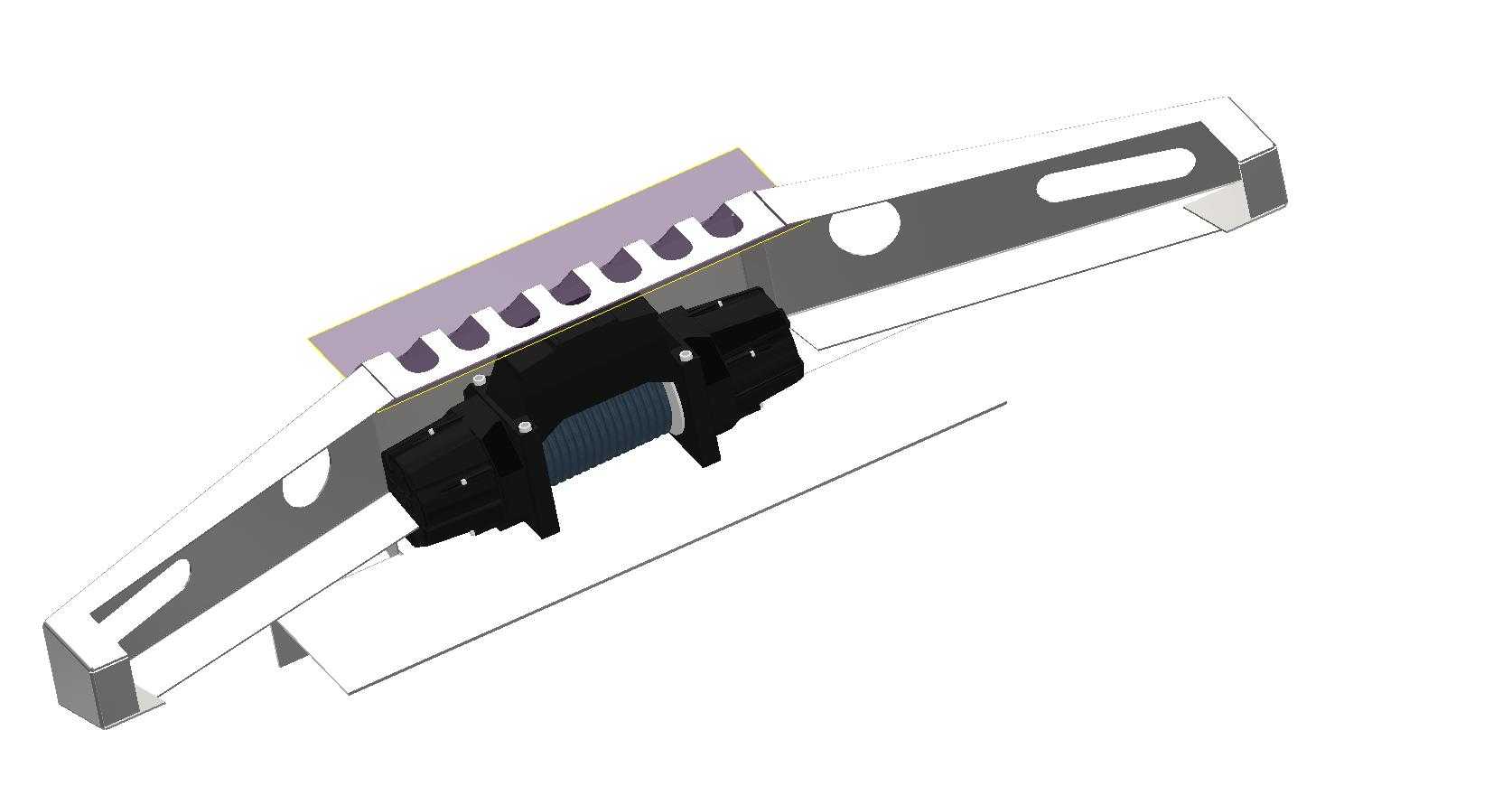

　　缓冲块表面做了圆弧过渡处理，避免绞盘钢缆在偏角牵引时与金属棱边发生硬摩擦切断钢缆，缓冲块下方设置的横向托板可承托绞盘导绳器的安装底座，导绳器安装位预留了标准的螺栓过孔，可适配市面主流规格的越野绞盘导绳器安装尺寸。安装边界方面，该结构整体宽度匹配悍马H3原车前脸的横向安装空间，安装后不会超出原车两侧轮眉的外沿，避免越野穿越窄路时剐蹭两侧障碍物，纵向安装深度控制在原车前保险杠与散热水箱之间的预留间隙内，不会干涉散热系统的进风路径，也不会影响原车前部拖车钩的正常使用。结构细节上，承力框架的所有棱边都做了圆角钝化处理，避免安装维护时划伤施工人员，两侧支臂上的减重孔在不降低结构强度的前提下减少了整体自重，

　　避免前部过重造成车头下沉影响越野通过性，中部缓冲组件的导向槽采用下沉式设计，可限制缓冲块受冲击时的位移行程，避免缓冲块脱出导致防护失效。在实际越野救援场景中，当绞盘牵引载荷瞬间增大时，缓冲块可通过自身形变吸收部分冲击载荷，降低钢缆瞬间拉力峰值对绞盘固定座、车身纵梁的拉扯损伤，当车辆前部发生低速碰撞时，两侧的悬臂支臂可率先承接冲击力，通过自身的弯折形变吸收碰撞能量，避免碰撞力直接损伤绞盘主体与前部散热模块，相比普通的平板式绞盘安装托架，该结构在不额外增加过多重量的前提下，整合了缓冲、防护、安装定位多重功能，无需额外加装前防撞护杠即可满足中度越野场景的前部防护需求。建模过程中对所有安装配合面做了公差预留，

　　安装支臂的贴合面匹配原车纵梁的安装面弧度，避免安装时出现贴合间隙造成固定螺栓受力不均，缓冲块的安装槽尺寸按照弹性件的压缩量做了适配，保证缓冲块受压缩时不会出现卡滞，所有螺栓过孔的孔径都按照标准螺栓的装配间隙做了放大处理，适配改装场景下的安装公差要求。
