立柱式工程车辆驾驶员座椅结构设计

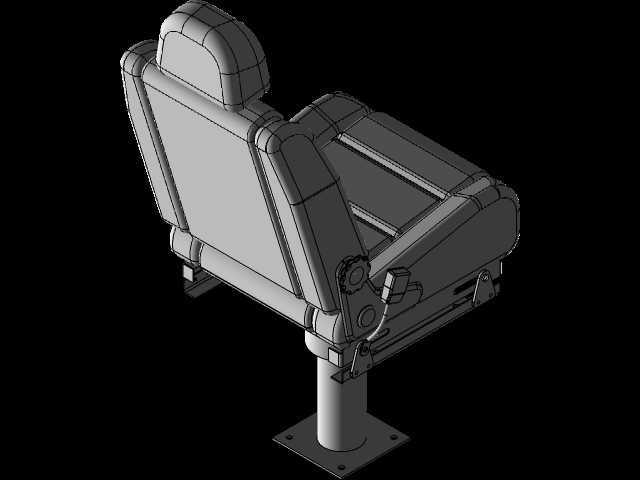

　　这款立柱固定式驾驶员座椅，主要面向非道路移动机械、小型工程作业车辆、固定式操作工位的驾乘场景设计，区别于常规乘用车地板滑轨式安装结构，采用单立柱底部法兰盘固定的形式，适配驾驶室底部空间局促、需要预留下部走管布线空间的安装场景，常见于小型装载机、坑道作业车、固定操作台驾控位这类对安装空间有特殊限制的使用环境。从结构设计逻辑来看，这款座椅优先考虑了作业场景下的长时间乘坐支撑性，靠背采用整体式高靠背造型，上部集成独立头枕结构，头枕与靠背骨架采用一体化弯折成型工艺，避免分体式头枕在颠簸作业工况下出现的松旷异响问题，靠背侧翼做了适度的凸起设计，在车辆侧倾作业时能够给驾乘人员提供侧向支撑，减少腰部侧摆的受力负担。座垫部分采用前高后低的倾角设计，

　　前缘做了圆弧过渡处理，避免长时间乘坐时对大腿根部血管造成压迫，座垫内部的支撑骨架采用矩形钢管焊接成型，外部包覆的缓冲层预留了15度的倾角调节余量，适配不同身高操作人员的乘坐姿态需求。座椅两侧集成了扶手结构，扶手的安装支架直接固定在座垫侧部的骨架上，可实现上下角度的翻折调节，操作人员在长时间作业时可以将手臂放置在扶手上，缓解操作操纵杆时的手臂肌肉疲劳，扶手表面做了防滑纹理处理，避免手部出汗时出现打滑问题。核心的调节机构布置在座椅侧部与立柱连接的位置，集成了座椅前后倾角调节、整体高度升降的调节手柄，调节机构的锁止结构采用齿盘式锁止，相比常规的卡槽式锁止，能够实现更小档位的角度调节，锁止强度更高，能够承受作业工况下的频繁冲击载荷，

　　不会出现锁止脱开的问题。底部的支撑立柱采用厚壁无缝钢管加工而成，下端连接方形安装法兰盘，法兰盘上预留了四个对称布置的安装螺栓孔，安装时可以直接通过螺栓固定在驾驶室底部的安装基座上，法兰盘与立柱连接的位置做了三角加强筋焊接处理，能够承受垂直方向1.5吨以上的冲击载荷，满足工程车辆作业时的颠簸冲击强度要求。从安装边界尺寸来看，这款座椅整体安装高度从法兰盘底面到头枕顶端约为850mm，座垫表面距离法兰盘安装面的高度约为420mm，整体宽度约为580mm，前后方向的最大轮廓尺寸约为620mm，安装法兰盘的尺寸为200mm*200mm，四个安装孔的中心距为160mm，适配M12规格的安装螺栓，

　　安装时需要在法兰盘下方预留至少30mm的空间用于布置螺栓与防松垫片。设计过程中重点考虑了作业场景的维护便利性，座椅的所有包覆件都采用卡扣式固定，不需要专用工具就可以拆卸更换，调节机构的润滑点都预留了注油嘴，日常维护时可以直接加注润滑脂，不需要拆解座椅结构。座椅的骨架焊接完成后都做了抛丸除锈处理，表面喷塑厚度不小于80微米，能够适应潮湿、多粉尘的作业环境，避免长期使用后出现骨架锈蚀的问题。相比常规的乘用车座椅，这款座椅没有集成复杂的电动调节、加热通风功能，所有调节功能都采用纯机械结构，故障率更低，在野外作业、缺乏维护条件的场景下也能稳定工作，结构件全部采用标准化的型材与标准件加工，备件采购替换成本低，适合批量配套在各类工程作业车辆与固定操作工位上。
